『工艺篇三』注射吹塑（IBM)

2017-02-28 by:CAE仿真在线来源:互联网

吹塑三类中的注射吹塑(IBM)

工艺成本:加工费用(中),单件费用(低)

典型产品:化学产品容器包装,消费品容器包装,药品容器包装

产量适合:只适合大批量生产

质量:高质量,壁厚完全相同,表面处理适合光滑,磨砂,纹理

速度:快,平均每周期1-2分钟

吹塑分为3类

1.挤出吹塑(EBM):成本相对另外两类最低,适合生产3毫升-220升的塑料(PP,PE,PVC,PET)空心容器。

2.注射拉伸吹塑(ISBM):吹塑中质量,精度和成本最高的工艺,尤其体现在瓶口细节,适合表面带有精细纹样的塑料容器的制造工艺,适合生产50毫升 -5升的塑料(PE,PET)的空心容器。

3.注射吹塑(IBM):精度和成本介于挤出吹塑和注射拉伸吹塑之间,适合生产3毫升 -1升的塑料(PE,HDPE)的空心容器。

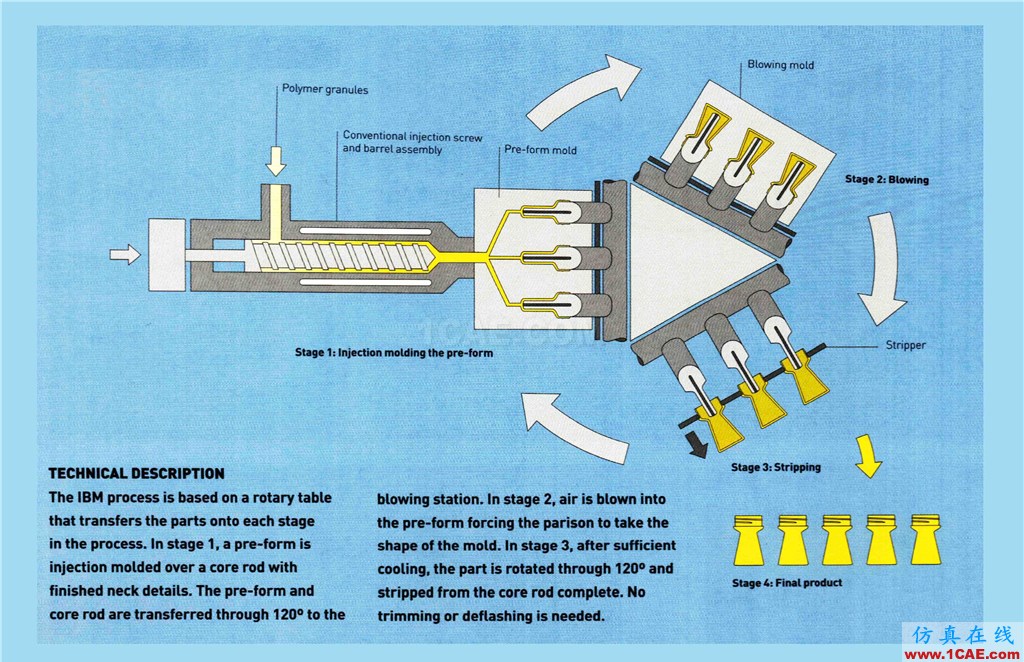

1.注射吹塑(IBM)的步骤

步骤1:胶状的多聚物通过芯棒(Core rod)预热注射至模具内,操作台面旋转120°至吹塑环节.

步骤2:空气通过芯棒缓缓注入模具内,胶状的多聚物雏形紧贴模具内壁冷却固化成型.

步骤3:等待完全冷却后,操作台面旋转120°,成品被推出模具,由传送带转至修边环节.

1.实景演示

实例:用注射吹塑生产药瓶、

1.芯棒准备就绪,等待胶多聚物雏形的注入.

2.多个芯棒被同时插入各自的模具中,高温胶状的白色PP雏形被注射包裹在芯棒上.

3.操作台面旋转120°至吹塑环节,空气缓缓注入,压迫高温胶状的白色PP雏形紧贴模具内壁,冷却固化成型.

4.操作台面旋转120°,药瓶成品被顶出,与芯棒分离.

5.由激光感应器查看药瓶数量.

6.每个药瓶都要通过压力测试.

7.等待修边的药瓶成品.

-------------------------------------------------------------------------

本文由意识夹(Mindclip)原创,转载学习交流!
