如何在Workbench Mechanical中施加一个同时随时间和空间变化的载荷

例:对一个长为1米,截面是50mm*50mm的梁,施加一个随时间和轴线坐标X变化的载荷

其变化规律是

这里的x是从左端点开始的杆件上各点的X坐标

而t是时间。

因此这是一个 瞬态动力学问题。要求在此载荷规律作用下梁的变形。

下面是用ANSYS Workbench计算该问题的过程。

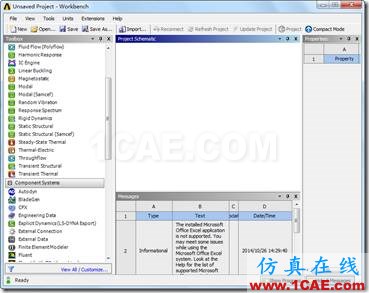

(1)打开ANSYS Workbench

(2)创建瞬态动力学项目示意图。

(3)创建几何模型。

双击geometry,打开DM,在其中创建一个长1米,截面是50mm*50mm的长方体。

其细节视图的设置是

然后退出DM

(4)创建局部坐标系。

双击Model,进入到Mechanical中,并把长度单位切换成米,角度单位切换成radian.

然后添加一个局部坐标系,把该坐标系的坐标原点定位在长方体的上表面的左边一个顶点上。

该坐标系用于对后面施加的载荷提供坐标系,以确定方程中的X是从哪里开始定义的。

(5)划分网格。

设置单元尺寸为25mm,划分网格如下

(6)设置载荷步。

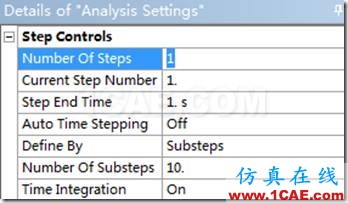

对于分析设置进行如下定义

即计算1秒,而只有1个载荷步,该载荷步被均分为10个载荷子步。

(7)固定左端面。

选择左边的端面进行固定。

(8)施加随时间和空间变化的分布载荷。

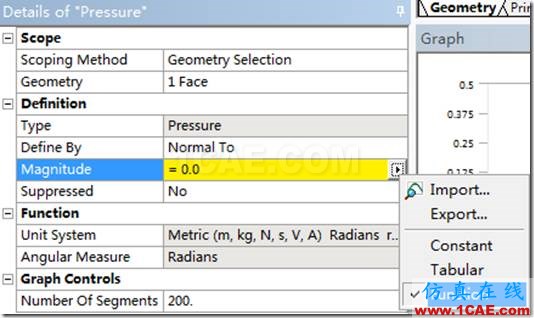

选择上表面,施加分布载荷。在其细节视图的magnitude中首先选择function.说明要用函数进行定义

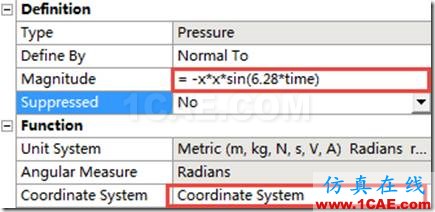

然后在Magnitude中输入表达式如下

注意到此时的坐标系统切换成了上面定义的坐标系。

此时主窗口中显示如下图

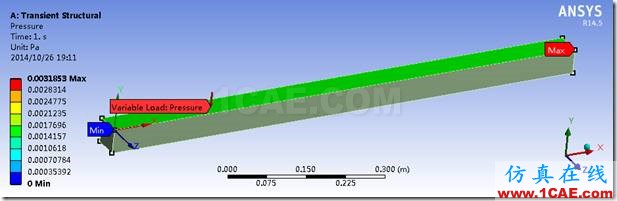

同时在图形窗口显示了在1秒时候的载荷曲线

可见,此时的载荷曲线是抛物线。

(9)仿真并查看结果

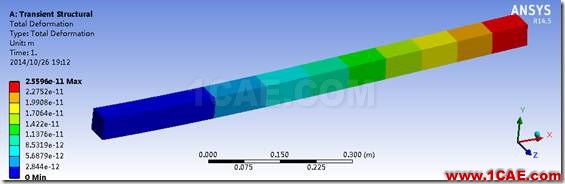

计算,然后查看位移的结果如下图。

由于施加的载荷用的是Pa的单位,载荷很小,所以变形也相当的小。
