APDL：关于重力方向的实验

建立一个垂直于Y向的一个平面,设置相关的属性后,约束该面一端的节点

只考虑重力

命令流如下:

FINISH
/CLEAR
/FILNAM,GRAVITY_TEST
/PREP7

!created by zhangkai1201 from baidu blog
!单位是千克 毫米 兆帕
ET,1,SHELL63 !设置单元为壳单元
/TRIAD,OFF !关闭总体坐标系
WPSTYLE,,,,,,,,1 !打开工作平面坐标系
MP,EX,1,2.06E5 !钢的材料属性单位是MPA
MP,PRXY,1,0.3
MP,DENS,1,7.8E-6 !单位是7.8E-6KG/MM3
R,1,10, , , , , , !设置壳单元厚度
WPROTA,,90, !绕x轴旋转工作平面90度
CSYS,4
RECTNG,0,3000,0,500,
AMESH,ALL

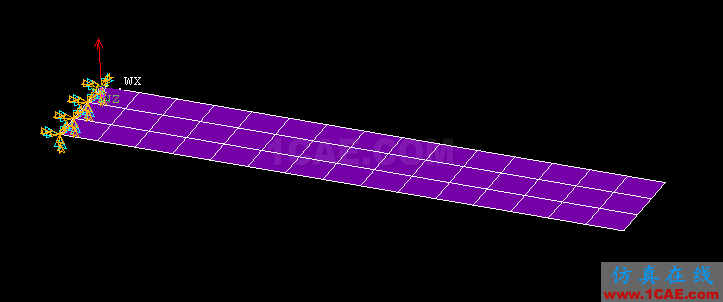

NSEL,,LOC,X,0
D,ALL,,,,,,ALL
ALLSEL
ACEL,0,9806.65,0,!考虑重力影响
FINISH
/SOLU
SOLVE

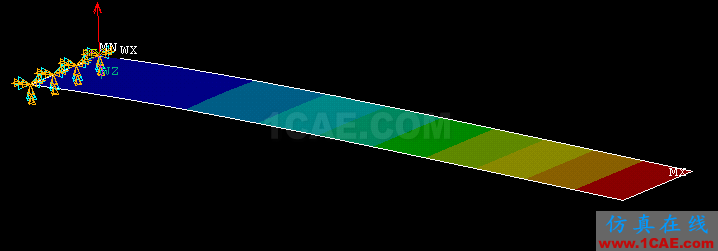

PLDISP,1

添加一个别人的例题

在结构分析中,如何模拟结构自重和设备重量是一个经常遇到的问题,对于结构自重有两点要注意:
1. 在材料性质中输入密度,如果不输入密度,则将不会产生重力效果。
2. 因为ANSYS将重力以惯性力的方式施加,所以在输入加速度时,其方向应与实际的方向相反。
对于结构上的设备重量可以用MASS21单元来模拟,该单元为一个空间“点”单元。设备重量可通过单元实常数来输入。

下面附上一个小例子(设重力方向向下)。
/prep7
et,1,42
et,2,21
r,2,10,10,10
mp,ex,1,2e5
mp,nuxy,1,0.3
mp,dens,1,1
rect,,10,,1
esize,,5
amesh,all
type,2
real,2
e,node(5,1,0)
fini
/solu
dk,1,all
dk,2,uy,
acel,,10
solve
fini
/post1
plnsol,u,sum,2
