一、工程背景

项目来源于大庆石化工程有限公司(原大庆石化设计院),项目研究对象是大庆石化公司化工一厂裂解老区裂解炉第二急冷锅炉,型号是112E/G和112B两台锅炉。急冷锅炉以往在役的过程中存在着管板强度不够、入口温度高以致材料的高温性能不能满足正常工作等诸多问题。针对上述这些设计人员关心的问题,结合现有成熟的理论技术,对设计的112E/G和112B锅炉分别进行温度场和应力场分析,完成了强度评价。

二、有限元模型

根据急冷锅炉的结构特点和载荷特性,选择1/2换热器为研究对象,包括入口和出口管箱、管板、换热管、支座、接管、法兰等主要部件。第二急冷锅炉温度场分析计算了设计温度和操作温度两种工况。结构分析中载荷共有螺栓预紧力、自重、压力、温度四种,其中温度载荷由热分析求得,并将求得的平均温度和内外壁温度差加到相应的实体单元上。

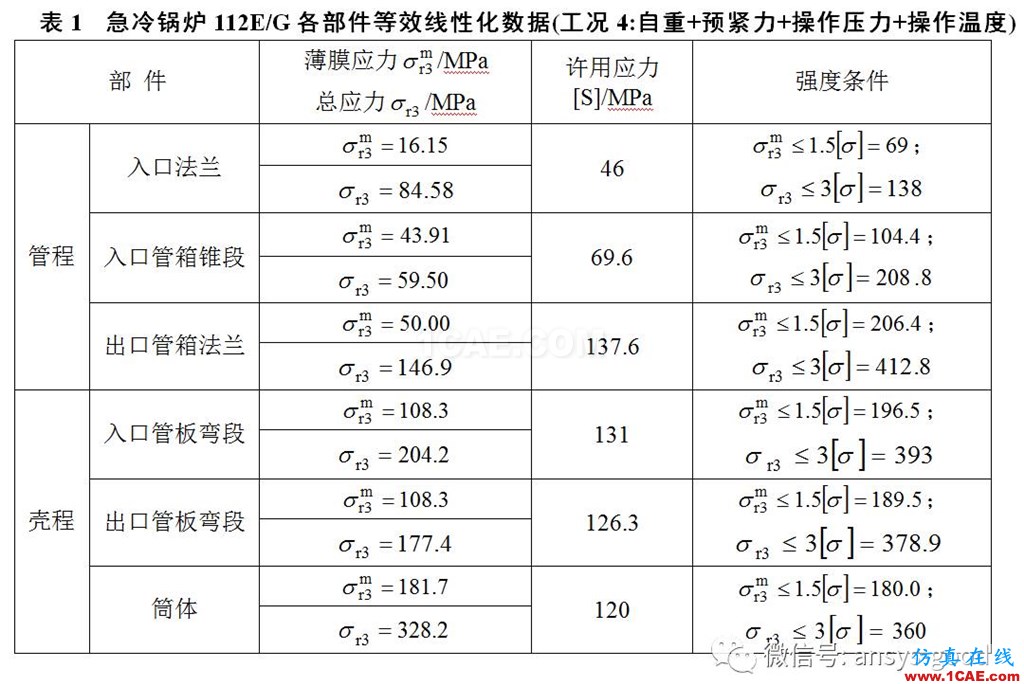

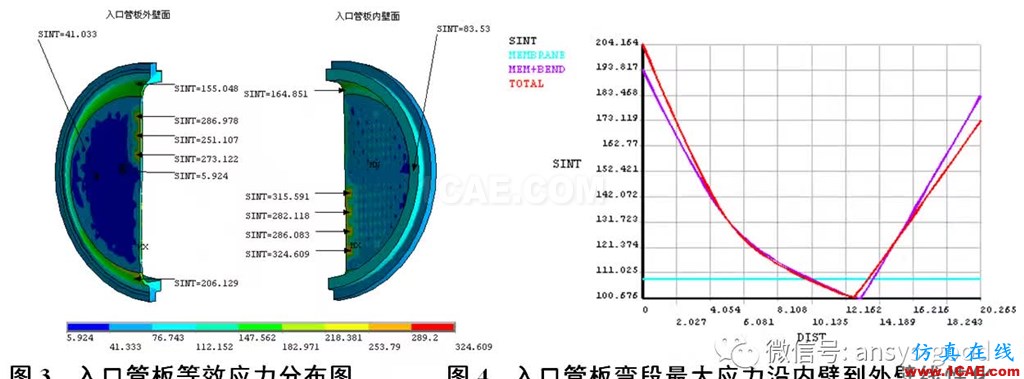

结构分析计算共分六种工况。(工况1)自重+预紧力1;(工况2)自重+预紧力2+设计压力;(工况3)自重+预紧力2+设计温度;(工况4)自重+预紧力2+操作压力+操作温度;(工况5)自重+预紧力2+壳程水压;(工况6)自重+预紧力2+管程水压;结构模型如图1所示。
