| 汽车动力总成悬置系统多体动力学分析 |
| 作者:东风汽车技术中心 钱留华 郭静 |
|
摘要:论述了动力总成悬置系统力学特性的一般原理。以某车型动力总成三点悬置系统为例,利用多体动力学分析了该动力总成悬置解耦特性及动力总成在多种工况下质心的位移、悬置位移及支撑处反力进行了计算。文中论述了多体动力学法分析动力总成解耦计算及位移控制计算对动力总成悬置设计具有一定的指导意义。 关键词:动力总成悬置系统,解耦,位移控制,多体动力学 1. 前言 动力总成悬置系统是指动力总成与车架或车身之间的弹性连接系统,包括汽车动力总和悬置元件,该系统设计的优劣直接影响汽车的乘坐舒适性。近年来,随着汽车的轻量化设计及平衡性较差的四缸发动机的广泛使用,尤其是发动机前置(横置)前驱动型式在轿车中的广泛应用,动力总成的振动对汽车平顺的影响越来越突出。至今,有大量对动力总成悬置进行振动分析和优化的研究文献。 动力总成悬置系统基本设计中,以下两点为基本设计内容:(1)涉及动力总成悬置系统的六阶固有频率,以避免悬置系统与汽车的其他零部件系统(如车身、悬架系统)共振;尽可能使悬置系统在六个方向的振动互不耦合,尤其是动力总成在垂直方向的振动和沿曲线方向的扭转振动和其他方向的振动解耦。(2)在汽车的各种行驶工况下(东风公司技术中心规定了20 种工况),动力总成质心的位移应控制在制定的范围内,悬置在各弹性主轴方向的变形应处于设定的工作刚度位置。 本文利用多体动力学,针对以上两点内容分别进行了分析动力总成悬置解耦分析及动力总成悬置系统位移及支撑点力在各种工况下受力计算。 2. 动力总成悬置系统的力学特性 进行动力总成悬置系统力学分析时,动力总成视为六自由度刚体,由n 个悬置支撑在车架、副车架或车身上。悬置简化为三个垂直的弹性主轴方向(u、v 和w 方向)具有刚度和阻尼的元件(如图 1)。
 图 1 动力总成悬置系统动力学模型
由式3 可求解得到特征值Wij ( 圆频率) 和与之对应的特征向量  动力总成悬置系统的模态频率
3. 动力总成悬置系统多体动力学分析 3.1 模态解耦计算 如图 2 所示为某车型动力总成悬置系统动力学模型,动力总成质量为164.5kg,采用三点悬置布置,其中左、右悬置分别布置在变速箱、发动机链轮壳上部,分别与机舱左、右纵梁 连接,抗扭悬置布置在变速箱上。变箱侧悬置及发动机侧悬置垂直布置,承受了动力总成主要载荷,抗扭悬置与x 轴呈11.6 度角布置,用bushing 元件连接动力总成与车架用来模拟实现悬置力学功能,各悬置点位置和刚度如表1 所示。

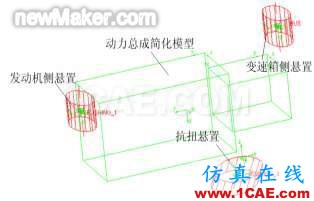

 图 2 动力总成悬置系统多体动力学模型

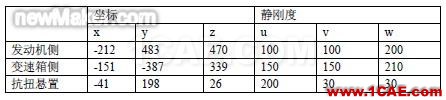

表1 悬置坐标及刚度

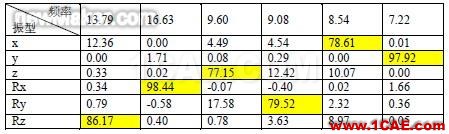

表2 动力总成悬置振动频率及解耦率(x,y,z 为整车坐标系方向)
率才77.15,绕y 轴方向转动才79.52(发动机横置),频率分布不太理想。需进一步优化才能符合设计要求。优化流程如图3 所示。

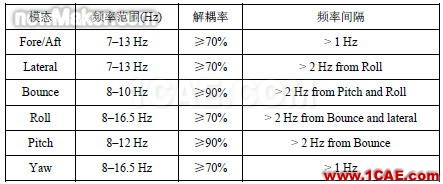

 图3 优化流程图 变量:各悬置位置、安装角度及刚度 约束条件:

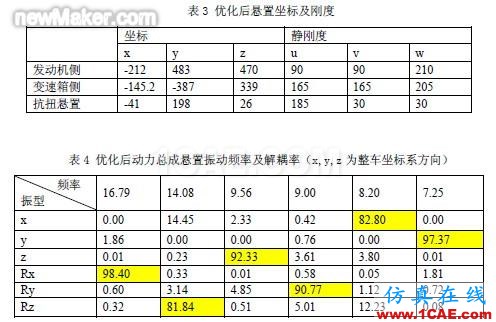

经优化计算后结果如下:

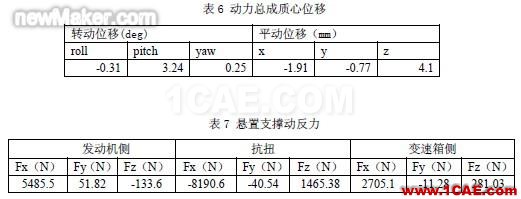

3.2 位移控制计算 在进行动力总成悬置位移控制计算时,按东风技术中心悬置设计标准,其载荷工况有20种。在各种工况下动力总成的位移控制在指定的范围内。
 图 4 某乘用车动力总成悬置系统位移控制仿真模型

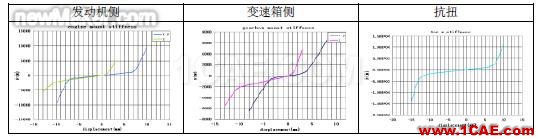

表5 各悬置刚度曲线
4. 结论 建立动力总成悬置系统多体动力学模型,分别进行了模态解耦计算及优化和位移控制计算。计算结果表明利用多体动力学悬置系统分析可很好的设计动力总成隔振性能,同时能控制动力总成在各种工况下的运动,并为悬置支架的结构设计提供载荷输入。 5. 参考文献 1.上官文斌, 蒋学峰.发动机悬置系统的优化设计[ J] .汽车工程, 1992,( 2) : 17- 19. 2.阎红玉, 徐石安.发动机- 悬置系统的能量法解耦及优化设计[ J] .汽车工程, 1993, ( 2) : 24-26.(end) |
