【技术篇】CAE在汽车仪表板热分析中的解决方案

2017-04-27 by:CAE仿真在线来源:互联网

汽车仪表盘PCB板的散热是汽车行业在可靠性设计中经常会遇到的问题,通过CAE仿真指出PCB板里各组件的温度,热流道等,为进一步改进结构设计提供了理论依据,为汽车行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显著的作用。

分析概述

汽车仪表盘的设计是否满足要求,产品的温度是否在安全系数内?

通过CAE仿真分析来确定产品温度上升的空间以及最大温度的组件的情况,检测产品的可靠性。通过分析发现产品的所有组件都满足最低热要求,热性能良好。

分析结果

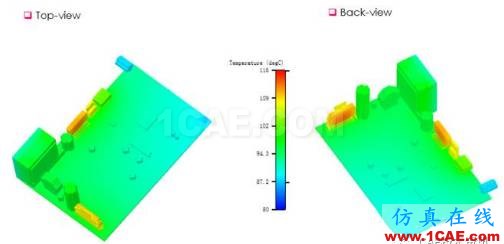

PCBA表面温度分布(在分部装配工作时)

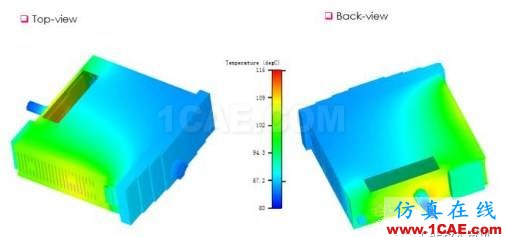

外壳表面温度分布(在分部装配工作时)

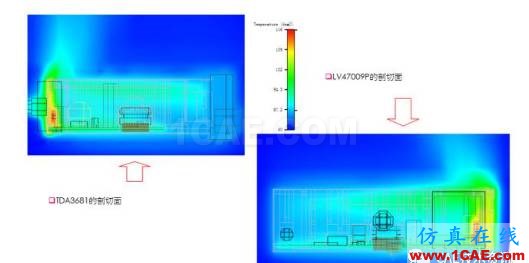

剖切面的温度 (在分部装配工作时)

结论

1. 最高结温在LV47009上是 115摄氏度;

2.热模拟、散热器的温度上升是大约在30摄氏度到80摄氏度;

3.所以组件可以满足最低热要求,热性能良好。

文章综合于网络,如有侵权请联系删除!
