如何在Workbench中利用APDL进行加载

一般情况下Workbench已经能够大多数加载要求,但是对于一些比较特殊的结构或者载荷,在Workbench界面直接施加很困难,甚至是无法施加,此时可以借助插入APDL的方式来完成,APDL毕竟是种语言,语言比GUI更灵活,可根据需要编写不同的命令代码完成相应工作。

此次以一个小例子演示如何在Workbench界面中插入APDL的方式完成加载。

添加一个结构分析模块,进入几何模型部分建立模型,建立的时候设置单位制为mm制,最终得到以下几何模型。

WORKBENCH中利用APDL进行加载求解技术ansys分析图片1
图1

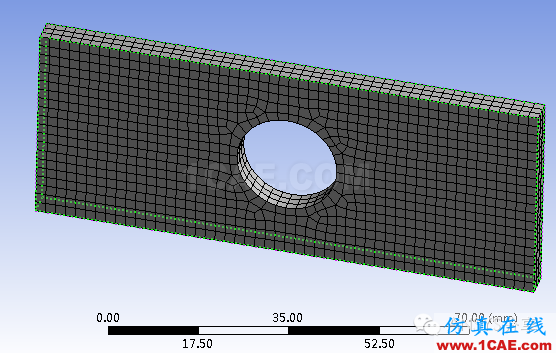

之后进入model部分,同样,设置单位制为mm制,划分好网格如图2所示。

WORKBENCH中利用APDL进行加载求解技术ansys分析图片2
图2

我们想在右端面施加一个10MPa的拉力,左端面施加全约束。

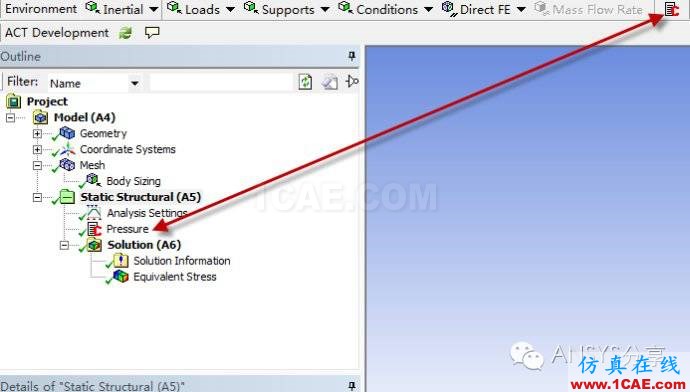

插入APDL的时候只能在Static Structural 和 Solution下插入,通过工具栏的Insert Command 插入一个APDL窗口,如图3所示。

WORKBENCH中利用APDL进行加载求解技术ansys培训的效果图片3
图3

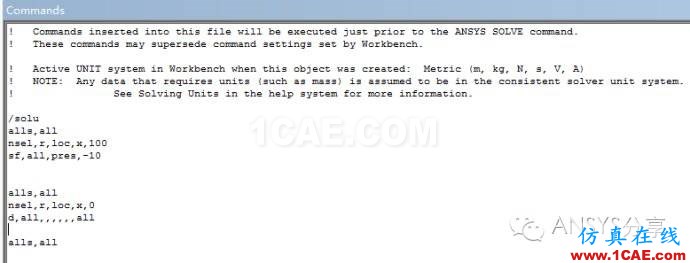

插入后,修改名称为pressure,并且进入APDL编辑窗口,如图4所示。

WORKBENCH中利用APDL进行加载求解技术ansys培训的效果图片4
图4

在里面编写了一段APDL命令,分别加载和加约束,里面用到的数值的单位均为设置好的mm制。

/solu

alls,all

nsel,r,loc,x,100

sf,all,pres,-10

alls,all

nsel,r,loc,x,0

d,all,,,,,,all

alls,all

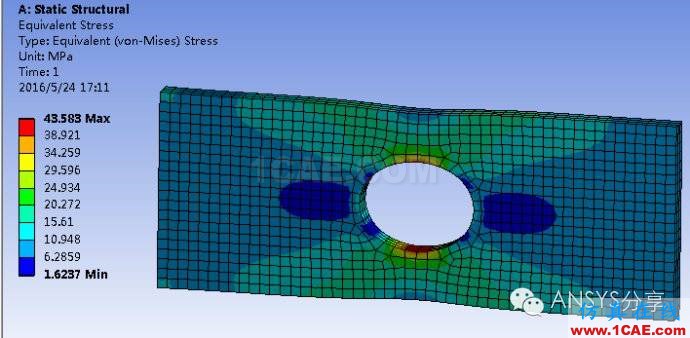

之后,在solution里面直接solve即可。得到如图5所示的结果。

WORKBENCH中利用APDL进行加载求解技术ansys培训的效果图片5
图5

再提一点,在Commands窗口有提示在该位置插入的APDL是在求解前开始执行的。

另外再补充一个知识:Workbench界面的所有操作完成后,都会输出一个dat文件,该文件是记录所有操作的APDL命令流,插入的APDL也随着输出在这个命令流文件中,最终调用APDL求解器计算。

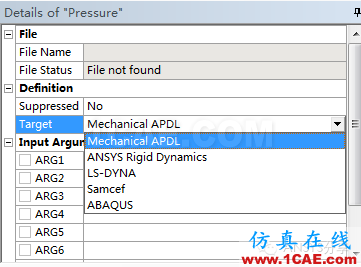

另外,插入的APDL可以选择哪个环境下运行,默认的是Mechnical APDL。

WORKBENCH中利用APDL进行加载求解技术ansys培训课程图片6
