某斜拉桥ANSYS仿真分析实例

作者:技术邻|有限元中解人生

单元类型:BEAM4(塔上部 塔下部) SHELL63(桥面) LINK10(背索 主索)

材料属性:

塔上部 塔下部

MP,EX,,3.4E10 MP,DENS,,2.5E3 MP,PRXY,,0.3

桥面

MP,EX,,3.4E10 MP,DENS,,2.5E3 MP,PRXY,,0.3

背索

MP,EX,,2E11 MP,DENS,,7.85E3 MP,PRXY,,0.3

初始应变 3.978873577E-3

横截面积 0.007853982

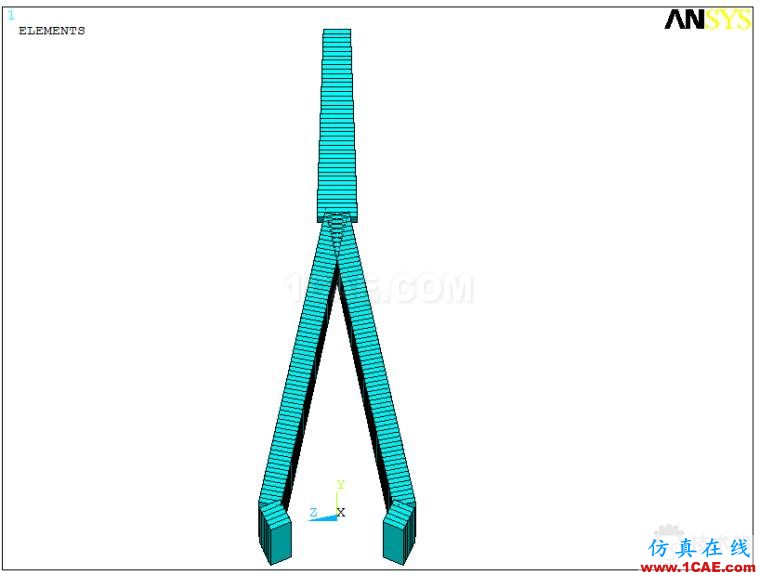

塔上部-BEAM4-1

塔下部-BEAM4-2近朝

远朝

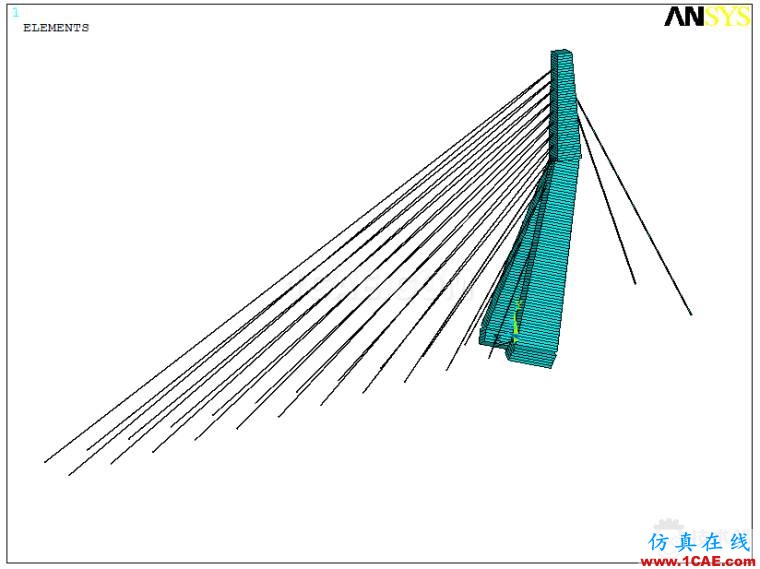

背索

主索

桥面-AREA-4

活载

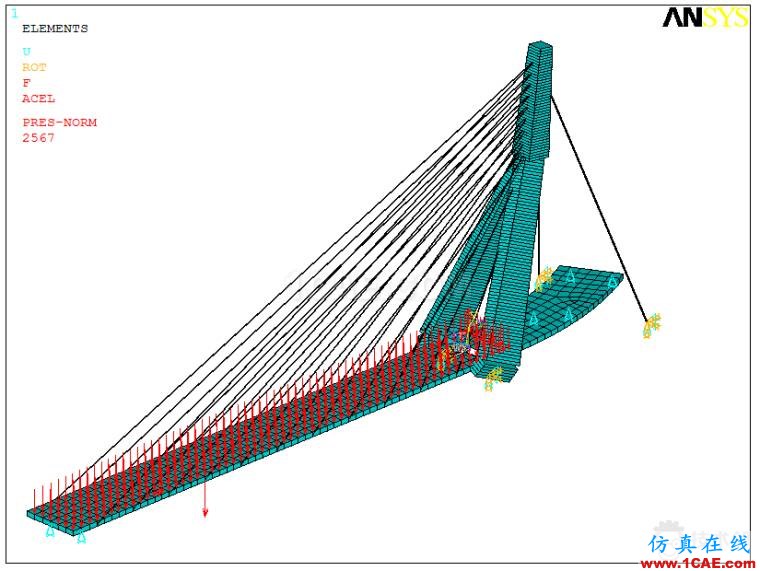

约束&重力加速度及均布压力

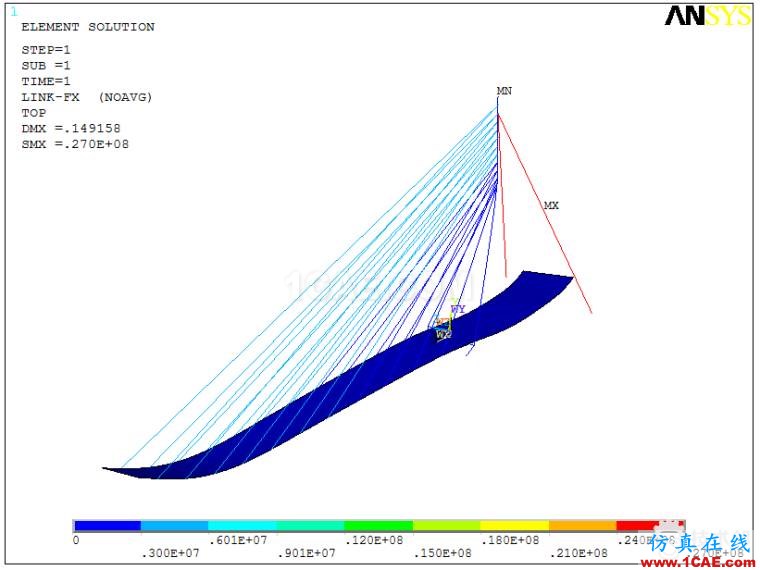

拉索轴力

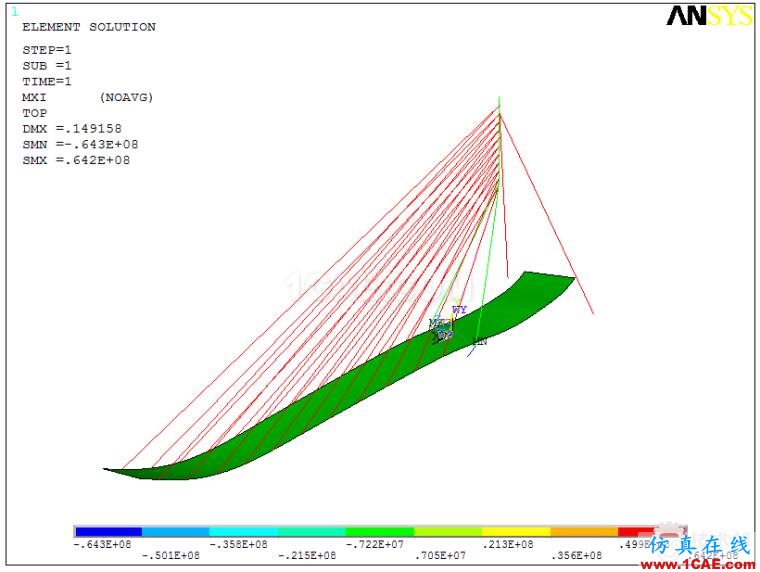

扭矩mx

弯矩my

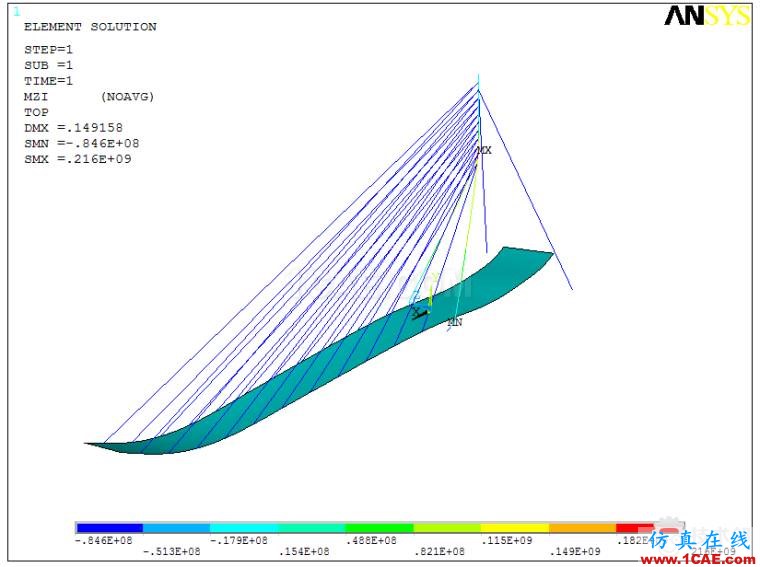

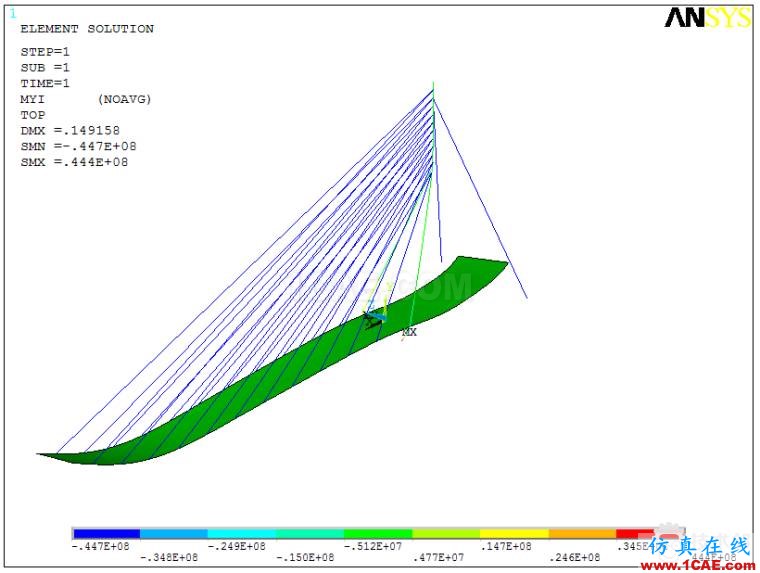

弯矩mz

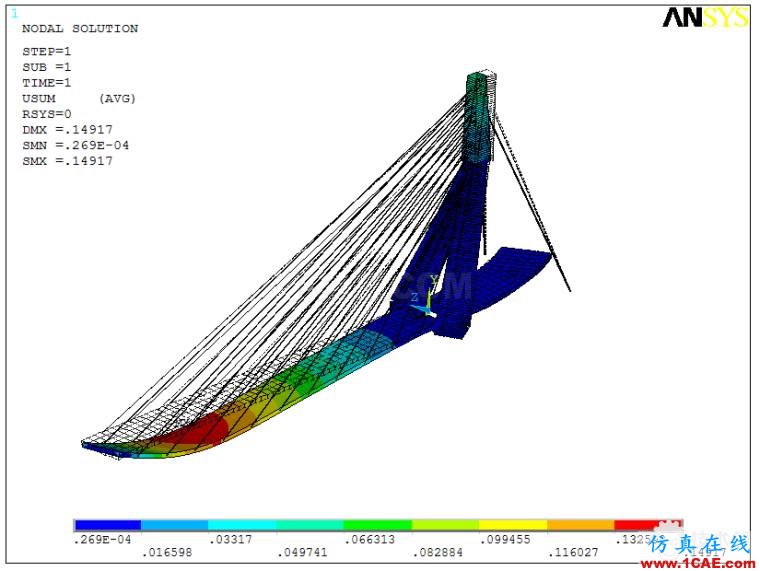

位移云图

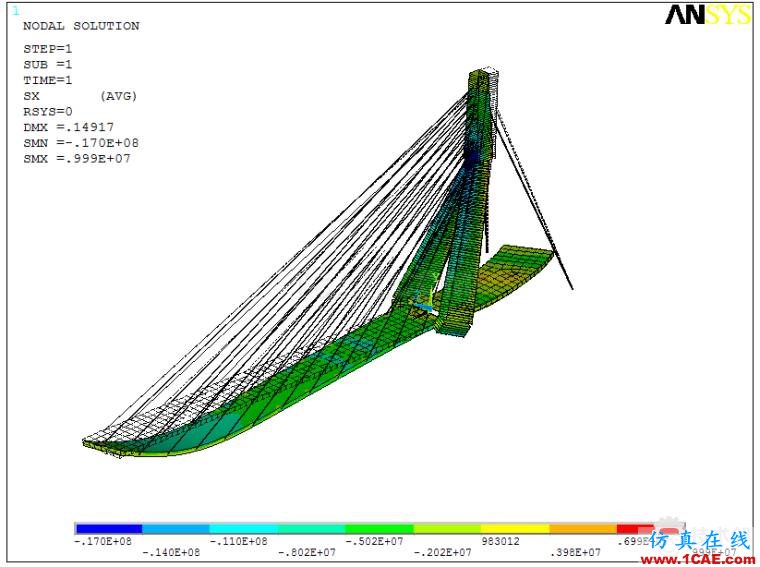

x方向应云图
