原创｜基于Ansys Icepak的散热器优化

2017-06-06  by:CAE仿真在线  来源:互联网

Ansys Icepak是专业的、面向工程师的电子产品热分析软件。借助Icepak的分析,用户可以减少设计成本、提高产品的一次成功率,改善电子产品的性能、提高产品可靠性、缩短产品的上市时间。本文通过Icepak建立了一个简单的电子系统热仿真模型,通过对散热器的优化,使系统的的最高温度处于设计要求范围内(< 70 ℃)。

模型由PCB、芯片、风扇、以及散热器组成。PCB的材料设为正交各向异性,平面内的导热系数为600 W /(K·m),法向导热系数为0.4 W /(K·m);9个芯片的发热功率均为20 W;风扇的体积流量为0.035 m3/s;散热器类型为挤压铝散热器。

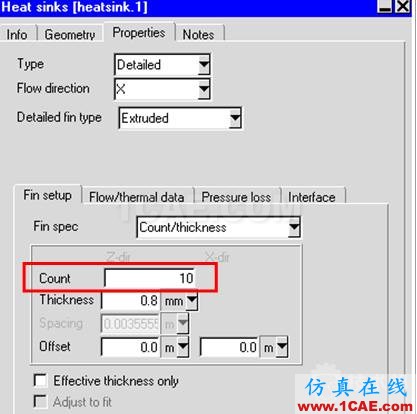

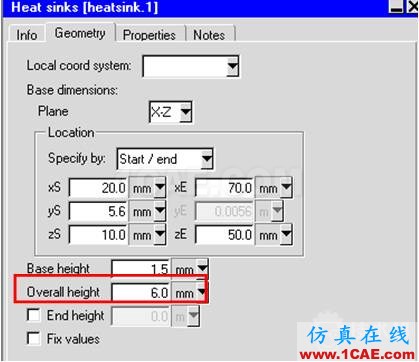

初始散热器的总高度设为6 mm,翅片数为10个,如下所示。

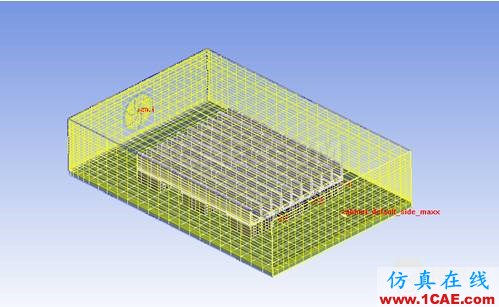

为了提高网格质量并减少网格数目,创建一个包含风扇的assembly和一个包含所有芯片及散热器的assembly,划分网格如下:

对建立的仿真模型进行求解,得到温度云图如下:

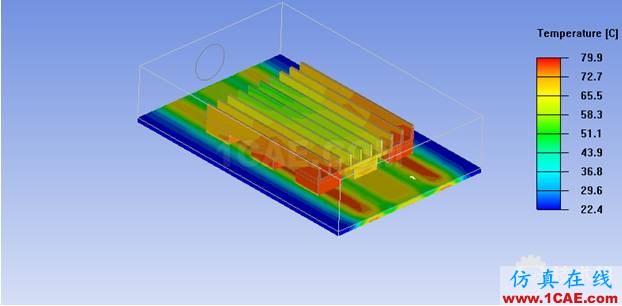

由温度云图可知电子系统最高温为79.9℃,超过了设计要求,因此需要对散热器进行优化。

对散热器的高度和翅片数进行优化,以使系统的温度低于70℃。

5.1. 定义变量

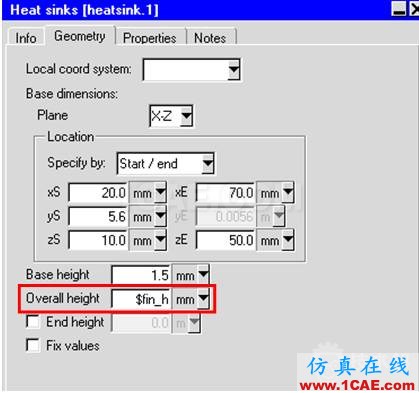

将散热器的高度和翅片数分别定义为

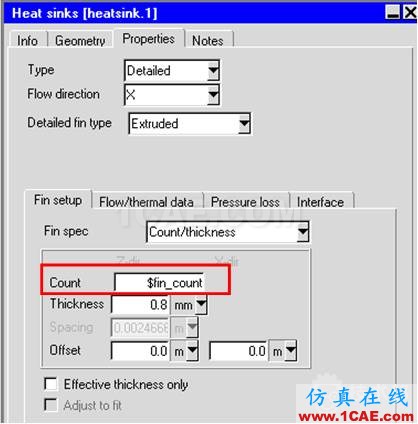

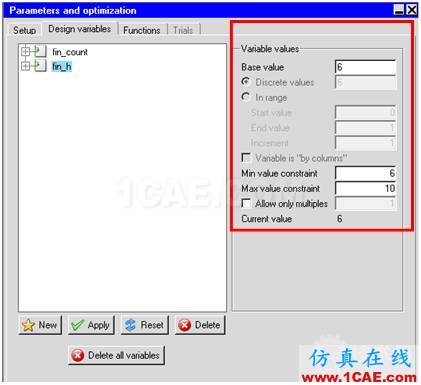

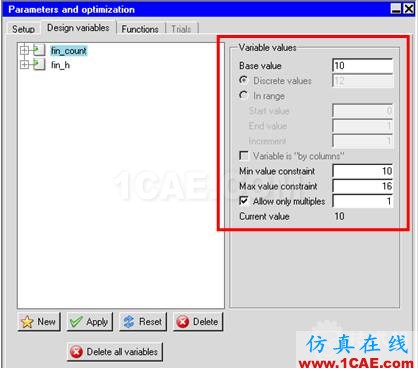

fin_h和fin_count变量,fin_h的范围为6-10 mm,fin_count的范围为10-16。如下所示。

5.2. 定义函数

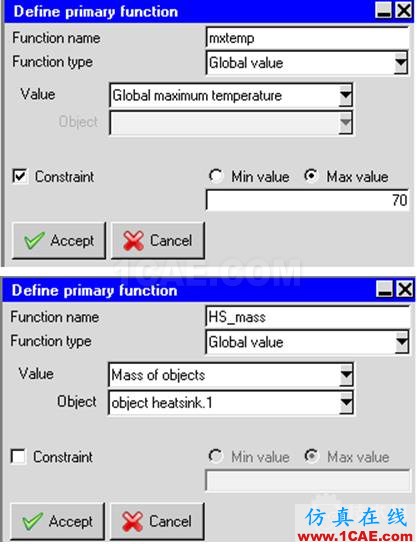

定义一个名为mxtemp的函数,限制系统的最高温度为70℃;另外定义一个名为HS_mass的目标函数,使系统的温度达到要求时要求时散热器的质量尽可能的小。

5.3. 优化求解

每次优化迭代求解完成后,icepak会列出该迭代步下的函数及变量对应的值。

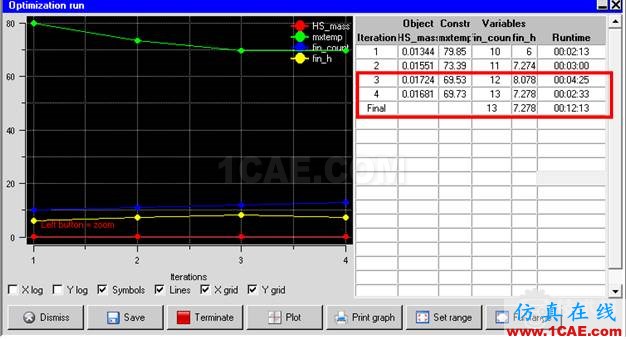

由上图可看出Icepak进行了四次计算,3和4这两次迭代求解满足了系统的温度要求。由于第4次迭代对应的散热器质量小于第3次迭代对应的散热器质量,因此icepak给出的最优解为第4次迭代对应的散热器参数(fin_h为7.3mm,fin_count为13)。

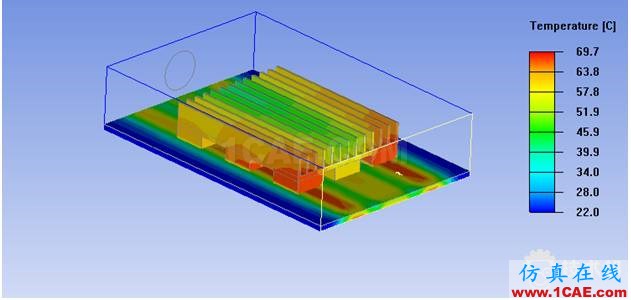

查看此时的温度云图,系统最高温度为69.7℃,满足低于70℃的要求。

本文通过Ansys Icepak的优化功能对散热器进行优化设计,使得电子系统的温度能处于规定的温度范围之内,说明电子产品在热设计过程中,利用Icepak的优化功能可以方便有效地对散热器的形状、质量、热阻等进行优化,以达到设计要求。
