如何在ansys workbench里面使用apdl命令行做后处理？

2017-06-22 by:CAE仿真在线来源:互联网

如何在ansys workbench里面使用apdl命令行做后处理,这个问题当你深入进行ansys仿真的时候,往往需要用到,但有不想去到mechanical那边进行处理,办法有木有?

办法还是有的,只要你肯下苦功夫去学。

1、首先你在wb里头要打开输出db文件的开关

如果不打开,无论你的command写的多正确,都会提示错误

出现提示:

An unknown error occurred during solution. Check the Solver Output on the Solution Information object for possible causes.

再深入搜索ansys的输出信息,你会发现:

An error occurred while attempting to open the results file file.rst.

所以这一步很关键

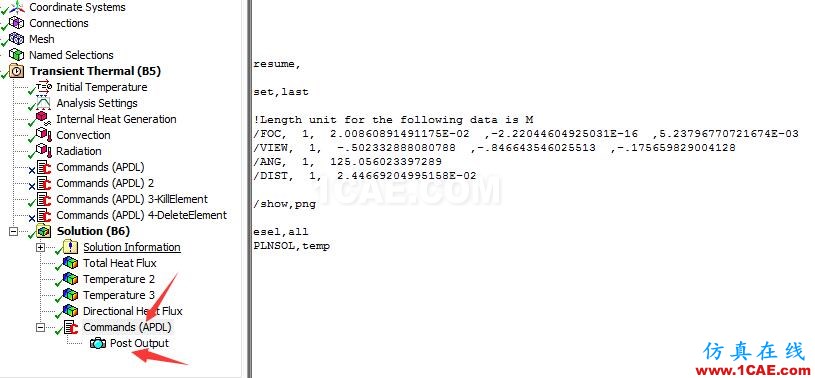

2、自然是在solution里面insert command了

如何在ansys workbench里面使用apdl命令行做后处理?ansys仿真分析图片1

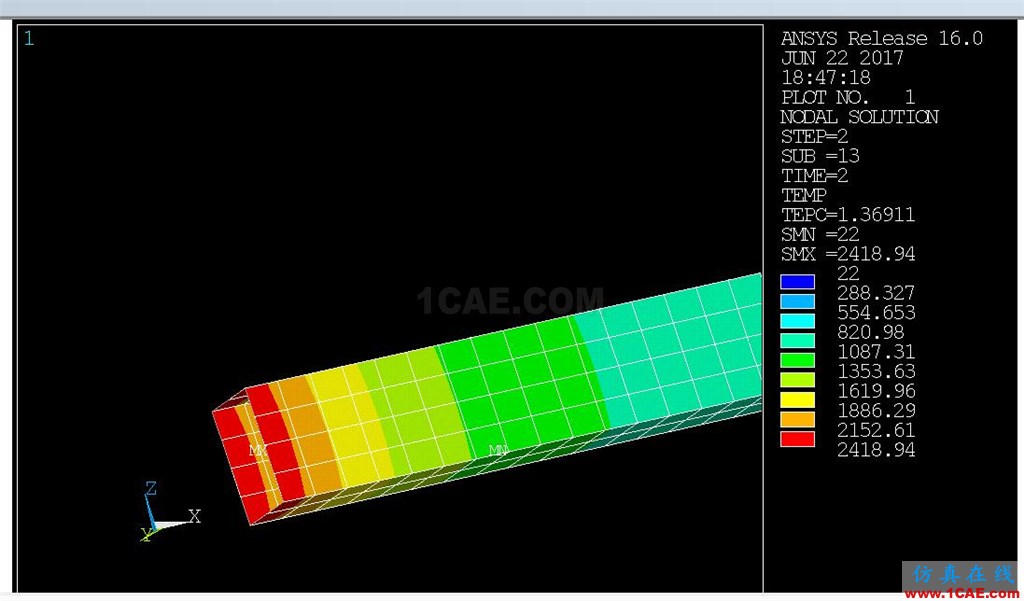

输入命令后,只要右键solve即可得到输出的云图结果

如何在ansys workbench里面使用apdl命令行做后处理?ansys仿真分析图片2
命令黏贴如下:

resume,!读入ansys的结果集

set,last !取最后一个结果集,也可以输入时间

!Length unit for the following data is M
/FOC, 1, 2.00860891491175E-02 ,-2.22044604925031E-16 ,5.23796770721674E-03
/VIEW, 1, -.502332888080788 ,-.846643546025513 ,-.175659829004128
/ANG, 1, 125.056023397289
/DIST, 1, 2.44669204995158E-02

/show,png 以png格式图片输出

nsel,all 选择所有节点
PLNSOL,temp 绘制温度分布云图

ok,掌握了这个方法之后,你在workbench基本可以进行任意的后处理了,不再受制于wb里面现有的类型,比如你可以细化的节点集合,而不是wb里面的part进行处理

所有apdl能用的后处理命令你都能在workbench里面使用。
