Ansys Workbench error:Switching to a different shape is not allowed while elements of type 1 exist

2017-06-28  by:CAE仿真在线  来源:互联网

 *** ERROR ***                           CP =       1.420   TIME= 04:37:51
 Element type 1 is not the same shape as SOLID185.  Switching to a
 different shape is not allowed while elements of type 1 exist.

 NUMBER OF WARNING MESSAGES ENCOUNTERED=          2
 NUMBER OF ERROR   MESSAGES ENCOUNTERED=          1

 ***** PROBLEM TERMINATED BY INDICATED ERROR(S) OR BY END OF INPUT DATA *****

或者:

Element type 1 is not the same shape as SOLID65.  Switching to a
 different shape is not allowed while elements of type 1 exist.

上述错误说的准确信息是:你的指定的新单元,与旧的单元类型的形状不同,不能对已经存在的单元,转换成形状不同的其他单元。

在workbench里面改变单元的类型,往往会出现这种错误,原因多种多样

1、所指定的对象不适合转换成你指定的单元类型,如体和面、线物体,均不能相互转换,故他们的单元类型也不可相互套用

2、你所划分的网格,不适合该单元类型,某些单元类型一定是8节点或4节点单元,如果对不上ansys也无法进行计算

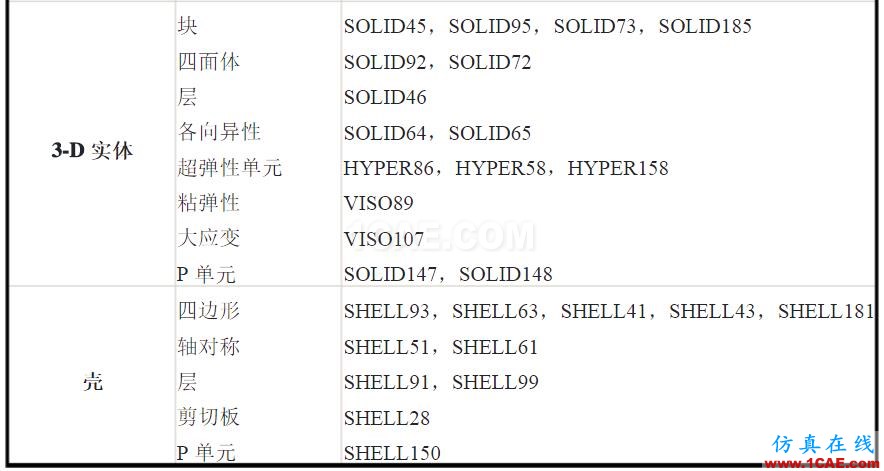

有限元常用单元类型:

杆  普通  双线性  LINK1,LINK8  LINK10

梁  普通   截面渐变  塑性   考虑剪切变形  BEAM3,BEAM4  BEAM54,BEAM44  BEAM23,BEAM24  BEAM188,BEAM189  管  普通   浸入  塑性  PIPE16,PIPE17,PIPE18  PIPE59   PIPE20,PIPE60   2-D实体  四边形  三角形  超弹性单元   粘弹性  大应变  谐单元  P单元  PLANE42,PLANE82,PLANE182  PLANE2   HYPER84,HYPER56,HYPER74  VISCO88   VISO106,VISO108  PLANE83,PPNAE25  PLANE145,PLANE146   3-D实体  块  四面体  层   各向异性  超弹性单元  粘弹性  大应变  P单元  SOLID45,SOLID95,SOLID73,SOLID185  SOLID92,SOLID72  SOLID46   SOLID64,SOLID65   HYPER86,HYPER58,HYPER158  VISO89  VISO107   SOLID147,SOLID148   壳  四边形  轴对称   层  剪切板  P单元   SHELL93,SHELL63,SHELL41,SHELL43,SHELL181  SHELL51,SHELL61  SHELL91,SHELL99  SHELL28  SHELL150
