PeDAL是PADT公司的应用工程师开发的,功能强大,使用方便。安装后图标:

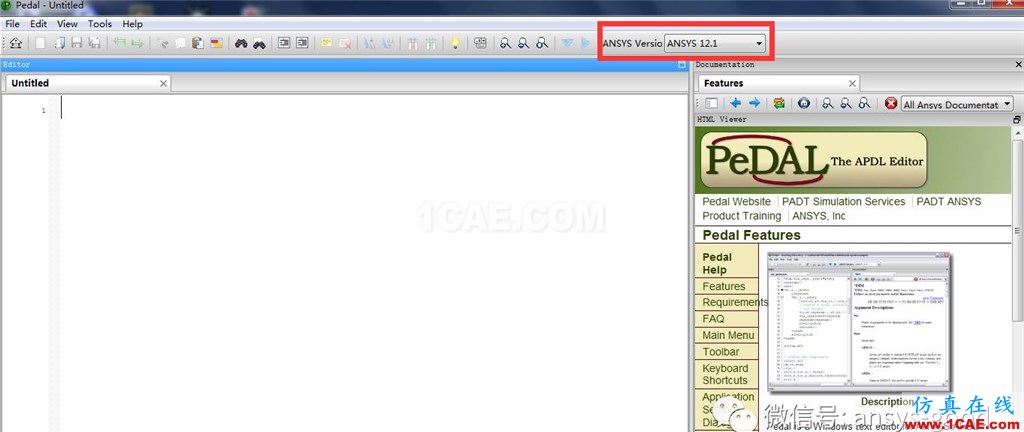

目前PeDAL最新版本V1.31仅适用于ANSYS 12.0-15.0,不适用于ANSYS 16.0。安装过程中可根据计算机已安装版本进行自动配置。(如下图红色框中对应的ANSYS版本)
主要功能有:
1)语法高亮显示,从此告别黑白两色,让你体验多姿多彩的命令流视觉效果,命令编写不再单调。(以下用一个简单命令流做对比)

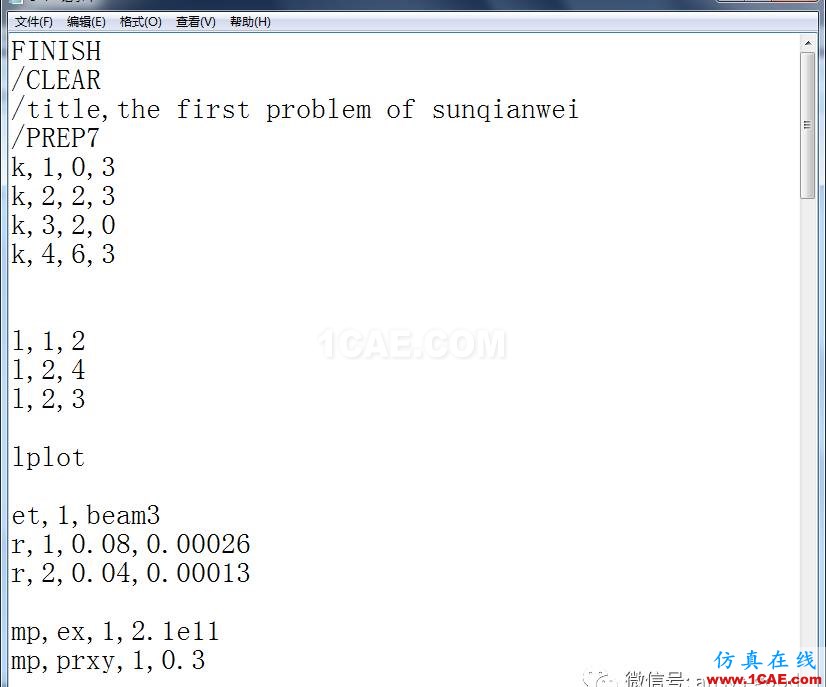

普通命令流编写效果

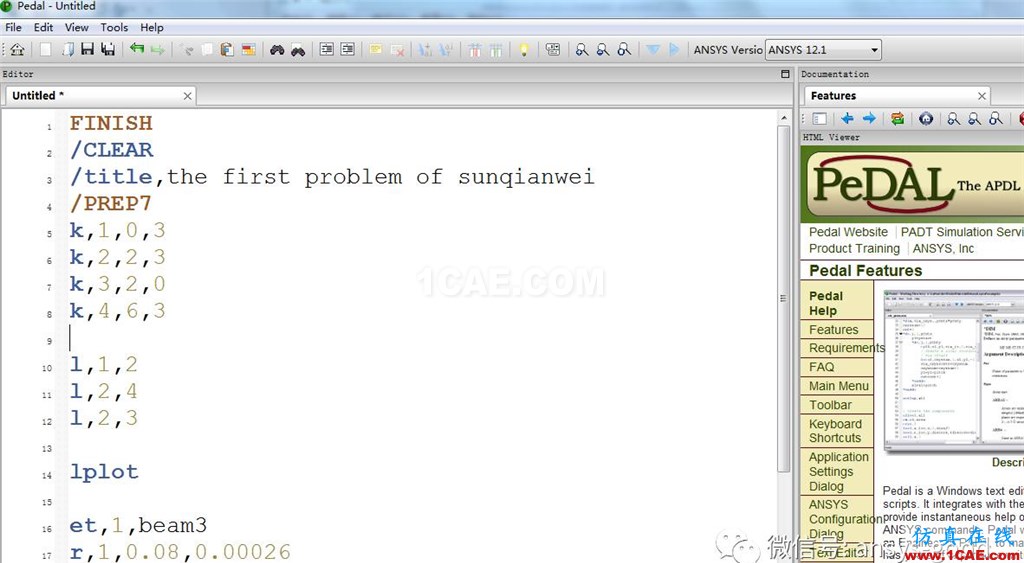

PeDAL命令流编写效果

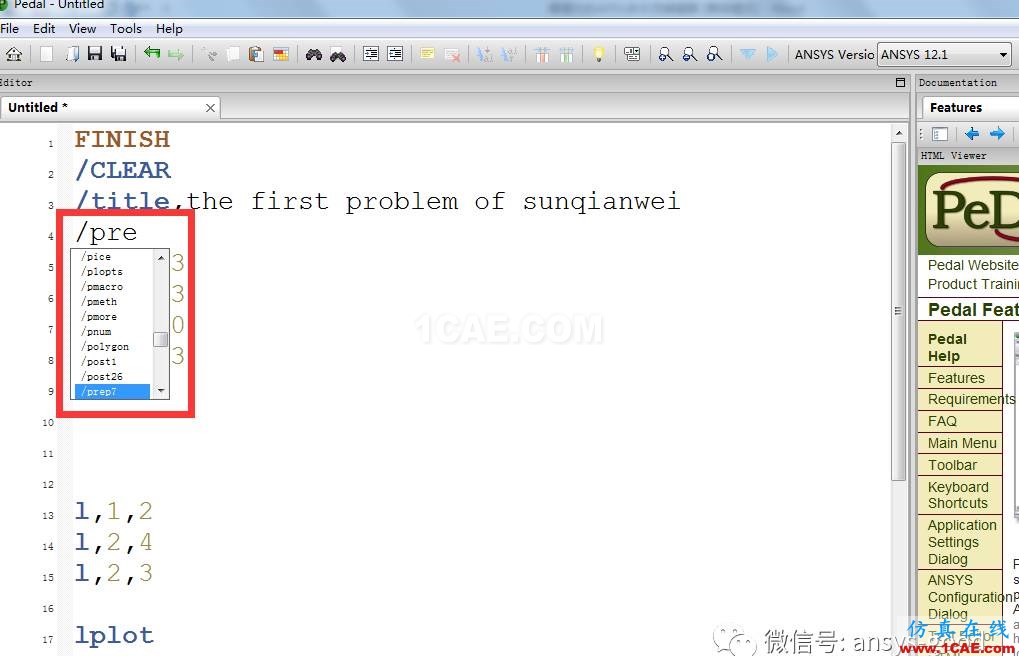

2)语法功能提示。如果只是以不同的颜色显示命令流不是PeDAL编辑器的特色,其最大的特点是在输入文本时自动提示命令列表,帮助快速输入命令,缩短查阅命令用时,减少出错率。

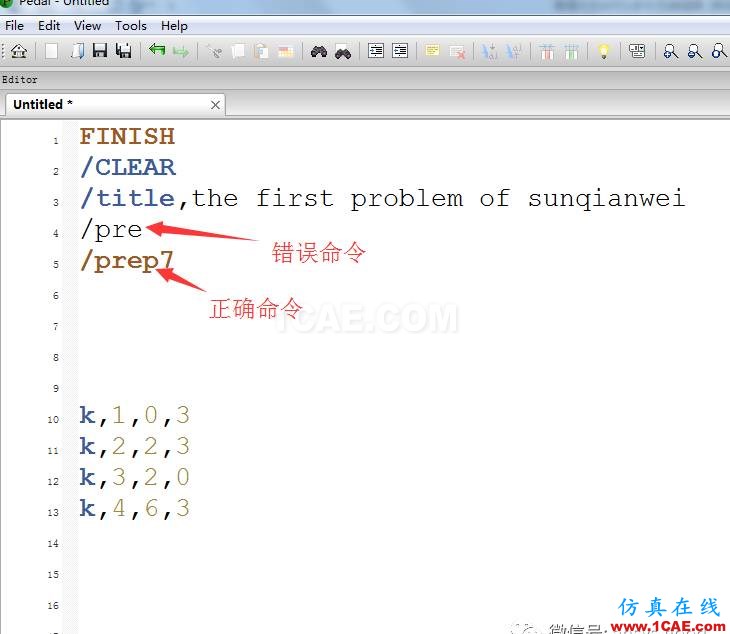

3)正确和错误的命令以不同颜色区分。(默认情况下)正确的命令会以彩色字体显示,错误命令会以黑色字体显示。

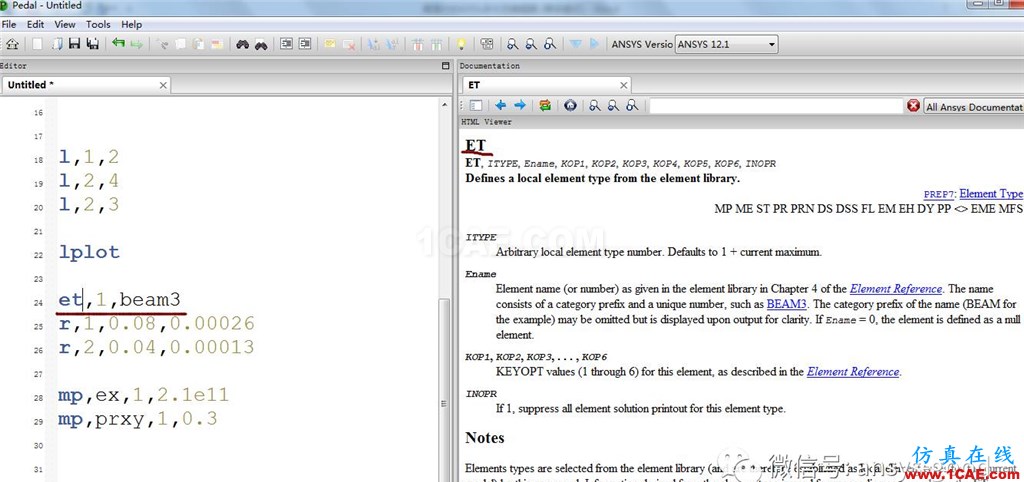

4)帮助功能强大。光标放在相应的命令行,点击键盘F1,可根据需要显示与某个命令的详细介绍,查询命令快捷迅速。

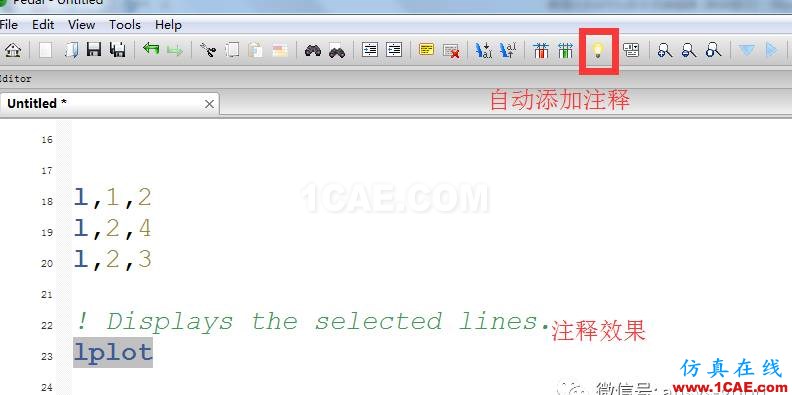

5)自动添加命令注释功能 - 很强大。

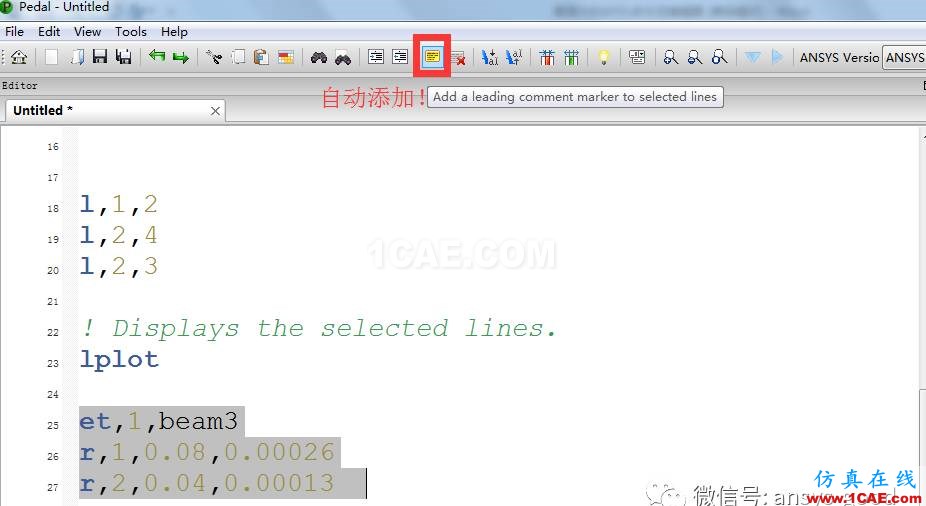

6)自动添加和删除注释符号(!)功能 - 很方便。全选需要添加的注释行,然后点击红色框中按钮。

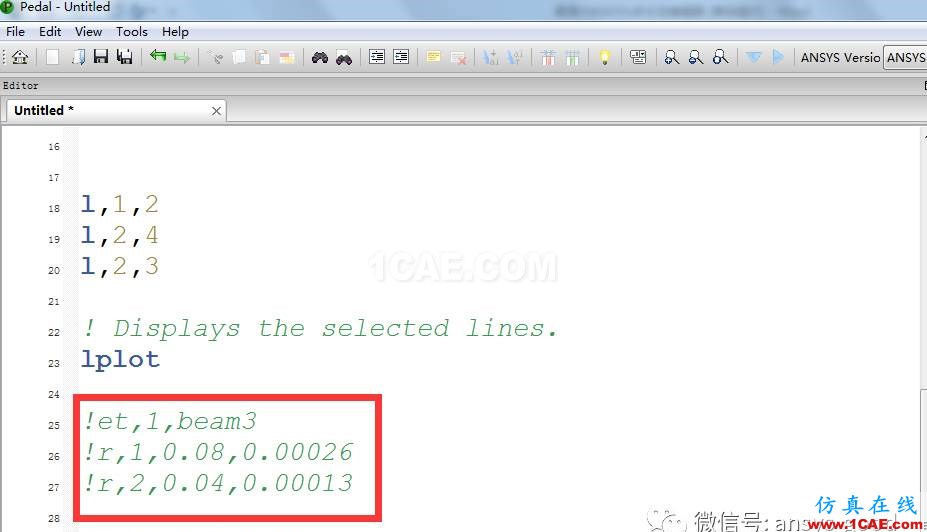

添加后效果如下:

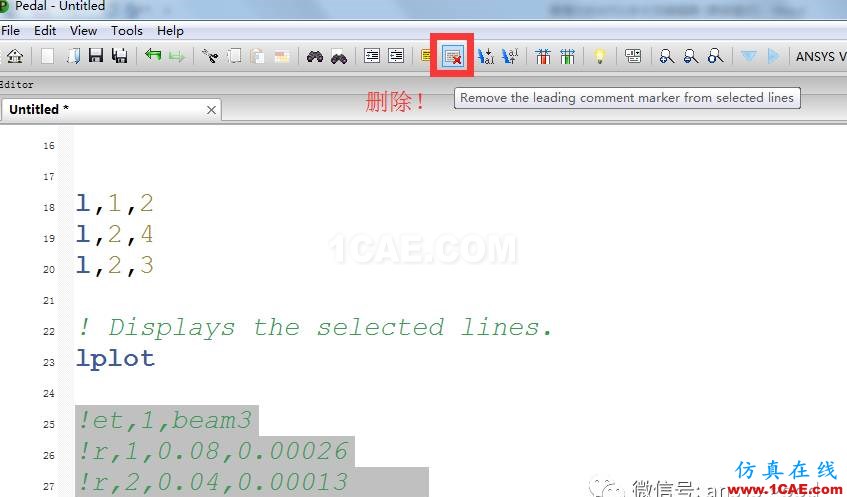

删除注释符号操作同上,如下图
7)代码折叠功能;循环体/选择体自动缩格功能。

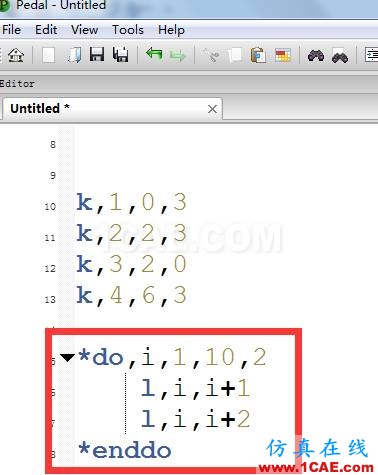

折叠前效果:

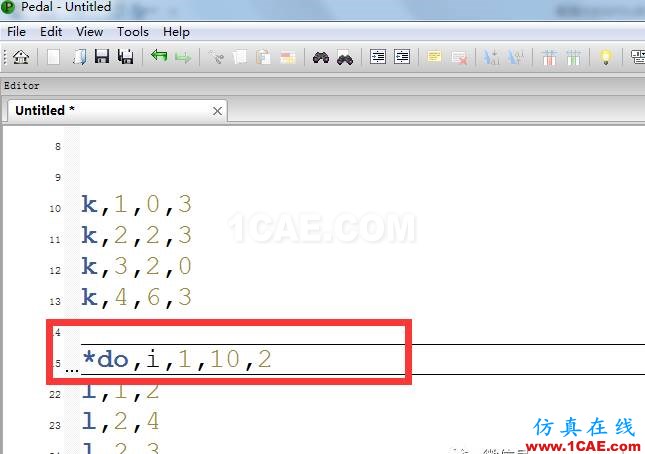

折叠后效果:
同时PeDAL编辑器还可以实现如下功能:
-
命令项目、注释等自动对齐功能;
-
命令流文件调试功能;
-
鼠标点击命令中各项时,有相对应的命令参数高亮提示;
-
代码可输出格式为RTF、TeX、HTML等。
PeDAL编辑器软件下载(含破解说明),网络上有的下载,这里就不提供了
