使用Icepak对思科远程监控系统（多媒体数字信号编解码器）进行热仿真优化

2017-06-06 by:CAE仿真在线来源:互联网

使用Icepak来评估思科远程监控系统的热性能,并且提出全面的热优化解决方案。

遇到的挑战:通过分析,发现多个高热耗的器件过热。系统内部存在冷空气短路的区域,造成了一些器件的温度过高,而且位于空气区域下游的器件被热空气进行加热,而且这些区域的空气速度较低。

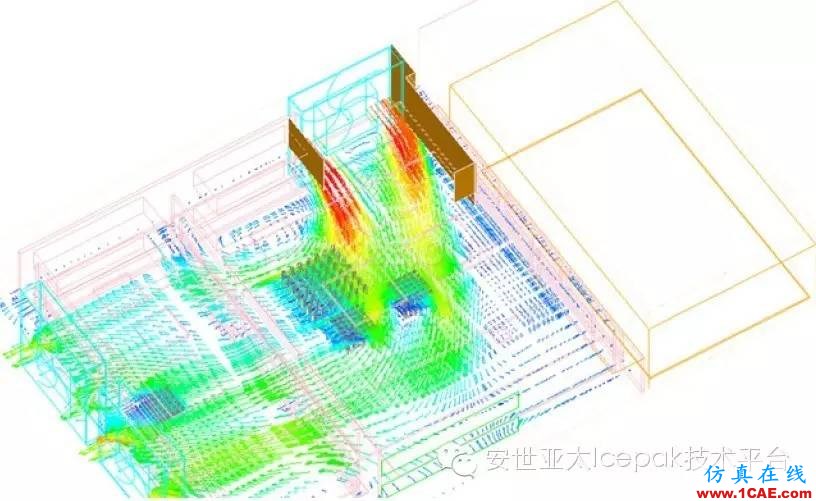

解决方案:通过Icepak软件,建立了监控系统的CFD热模型,计算了系统内的气流和温度分布,查找了系统捏关键器件和区域的温度及流场分布。

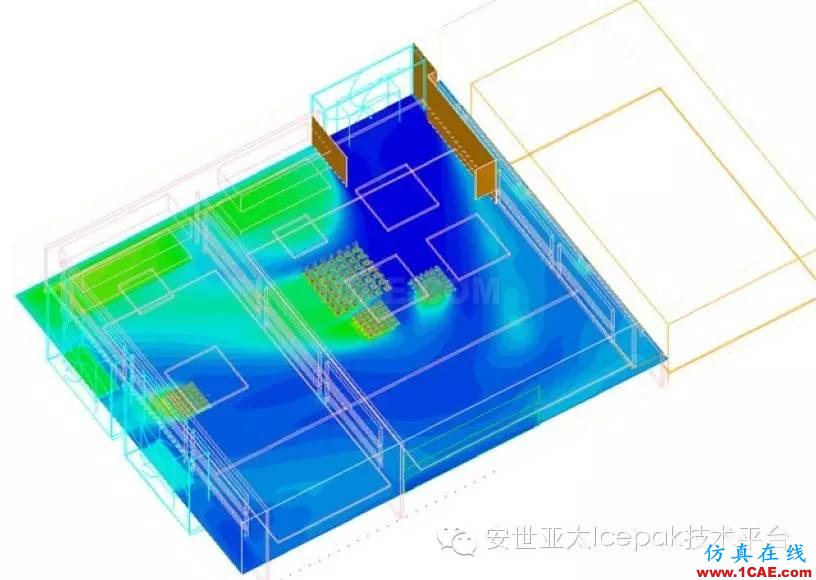

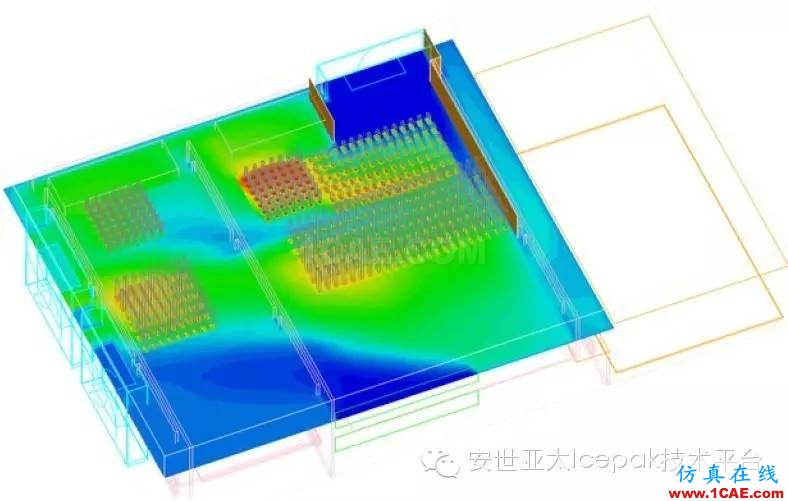

在系统的上游进风区域,定制了一个Baffle导流板,对其宽度尺寸进行参数化优化计算,可以发现,减小了气流短路的区域,直接将冷空气导流至热耗较高的器件。

另外,对散热器进行了优化计算,使得芯片的温度在可控范围之内,提高了系统的热可靠性。

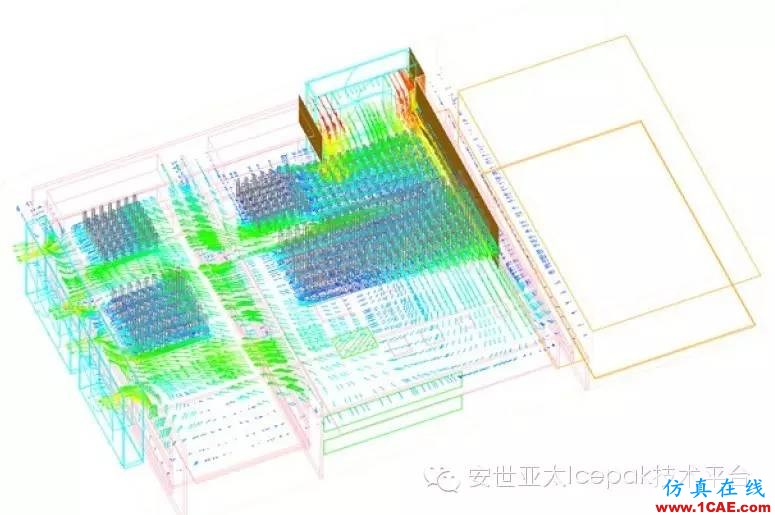

交付物及结果:AAVID利用Icepak优化了系统内的气流组织,使得冷空气

直接冷却高热耗器件,减少了短路,提高了系统热可靠性。优秀的冷却方案可使得思科下一代产品具备更好的性能,给思科提供了系统升级换代的可能性。
