利用Python在Workbench的DM中进行几何操作/运算【转发】

正文

Workbench的几何建模程序DesignModeler(DM)虽不支持APDL参数化建模,但是却支持Python和C#,大量的API函数也是基于IronPython的。灵活运用Python和DM中的API函数接口,可实现模型的参数化以及模型的一些操作,比如拉伸、旋转、布尔运算等。

本次对这些几何模型的操作作简单阐述。

利用Python和API函数可进行的操作如下图所示,熟悉Workbench几何建模的应该对这些都不陌生。

图1

这些API函数的入口为:ExtAPI.DataModel.GeometryBuilder.Operations。

(1)拉伸操作

利用Python和API函数进行拉伸操作的代码如下:

def Ongenerate(feature,function):

# 定义函数

length = 0.3

# 定义变量

bodies = []

# 定义空列表

builder = ExtAPI.DataModel.GeometryBuilder

# 获取入口,并赋值给变量builder

polygon=builder.Primitives.Sheet.CreatePolygon([0.,0.,3*length,0.,0.,2.*length,length,0.,2.*length])

# 通过CreatePolygon创建三角形的三条边

polygon_generated = polygon.Generate()

# 生成线体(对应workbench的generate操作)

extrude = builder.Operations.CreateExtrudeOperation([0.,1.,0.],length/2.)

# 利用CreateExtrudeOperation函数进行拉伸操作,定义方向向量和拉伸长度

bodies.Add(extrude.ApplyTo(polygon_generated)[0])

# 定义拉伸的对象为前面生成的线体

feature.Bodies = bodies

# 生成的拉伸模型赋值给变量

feature.MaterialType = MaterialTypeEnum.Add

# 类型为add

return True

上面代码注意一个: bodies.Add(extrude.ApplyTo(polygon_generated)[0]),其中有一个[0],这是因为ApplyTo()会返回一个体列表,[0]表示这个列表的第一个体。

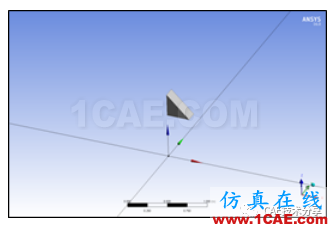

生成的图形如下:

图2

(2)转换

利用Python和API函数进行移动操作的代码如下:

def Ongenerate(feature,function):

# 定义函数

length = 0.3

# 定义变量

bodies = []

# 定义空列表

builder = ExtAPI.DataModel.GeometryBuilder

# 获取入口,并赋值

polygon = builder.Primitives.Sheet.CreatePolygon([0.,0.,2.*length,0.,0.,1.*length,length,0.,0.7])

# 通过CreatePolygon函数创建线体

polygon_generated = polygon.Generate()

# 生成片体

body = builder.Operations.Tools.EdgesToWireBody(polygon_generated.Edges);

# 利用函数EdgesToWireBody将片体的边转换为线体

bodies.Add(body)

# 添加到列表

feature.Bodies = bodies

# 赋值

feature.MaterialType = MaterialTypeEnum.Add

# 定义类型为Add

return True

最终如下所示,将一个三角形的面转换为三条边。

图3
