实战 | 旋流器、旋转流化床等化工设备的多相流分析

2017-08-28  by:CAE仿真在线  来源:互联网

TASK

计算旋流器中气液固三相的分布,得出颗粒分级曲线,为改进旋流器构造提供依据

计算旋转流化床中的炭颗粒分布,传热性质。

• 内流场为高速旋转流,计算工作量大,流场的速度分布不难以精确展现。

• 既要考虑到主流场的液体流动,还要模拟出旋流器中心形成的空气柱现象,准确捕捉气液交界面。

• 需要考虑颗粒的喷射参数对颗粒运动的影响,考虑颗粒-颗粒之间的相互作用。

• 用ANSYS Fluent高级的湍流模型——大涡模拟的方法模拟旋转流场

• 用VOF的方法模拟出旋流器高速运转时旋流器中的空气柱、用modified HRIC高精度分界面模型捕捉气液分解面

• 用DPM方法模拟固体颗粒的运动,并且用DPM UDF自定义颗粒-颗粒间的相互作用

• 用欧拉-欧拉模型模拟旋转床中的颗粒分布

• 得到不同操作条件下旋流器中的高速旋转流场,很好吻合实验数据

• 得到旋流器运转中空气柱的分布

• 通过统计颗粒排除情况,获得颗粒分级曲线

• 基于操作状态的分析结果,优化最佳的旋流器、旋转流化床设计参数,使得运转中的能耗降低;同时,为设计不同用途,如分离细微颗粒、得到最佳阶段率、高效液液分离等的新型旋流器提供技术支撑。

旋流器中颗粒瞬态分布

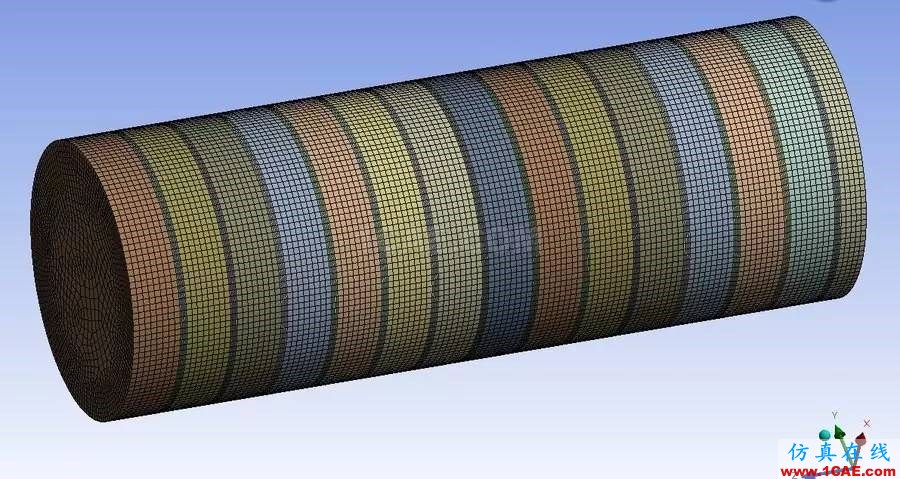

旋转流化床设备网格

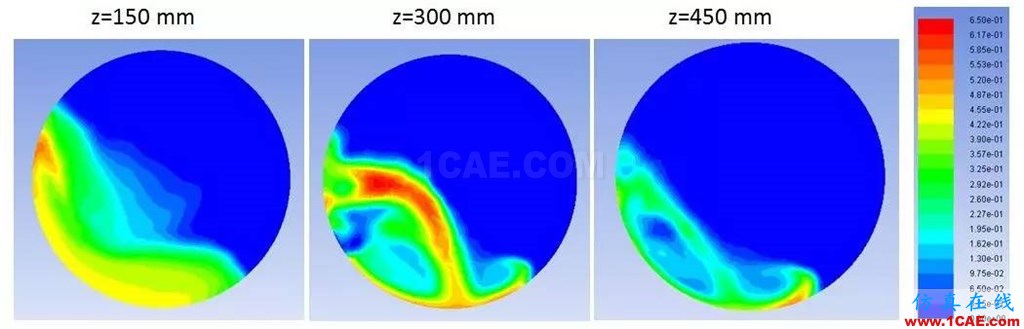

旋转流化床不同截面位置煤炭颗粒分布情况
