- “Geometry”中任意body下插入命令流
• 修改单元类型
• 修改材料属性
• 修改实参
• 单元坐标系
- 当插入命令时,会提示body的材料编号为”matid”,即该body的材料,单元等 ID编号都用”matid”代替。
修改单元类型时:
• ET,MATID,…
• KEYOPT,MATID,…
!ET是ANSYS定义单元类型的命令,编号用MATID代替该body的编号,…代表不同的单元类型。
!KEYOPT是ANSYS定义上述单元关键选项的命令,编号用MATID代替,例如定义的平面单元,可用KEYOPT来定义单元的行为是平面应力还是平面应变等等。
设置材料属性:
• MP,Label,MATID,…
• MPTEMP, SLOC, T1, T2, T3, T4, T5, T6
MPDATA, Label, MAT, SLOC, C1, C2, C3, C4, C5, C6
• TB,BISO,MATID,
!MP是ANSYS定义材料属性的命令,编号用MATID代替该Body的材料编号,Label代表不同的物理属性,例如弹性模量、泊松比等等,具体参考ANSYS help。
!MPTEMP与MPDATA一起是ANSYS定义温度相关的材料属性的命令,编号用MATID代替该body的材料编号,Label代表不同的物理属性,T1-T6代表不同的温度点,C1-C6代表对应温度点的材料属性,具体参考ANSYS help。
!TB和TBDATA也是定义材料属性常用的命令,尤其适用于定义非线性材料和添加材料数据曲线点。具体参考帮助文件。
- 实例1:
• ET,MATID,SOLID226,11
!定义耦合分析单元SOLID226,关键选项KEYOPT(1)设为11代表热-结构耦合单。具体可参考SOLID226的单元介绍。
• ET,MATID,LINK180,,,1, !只承受拉伸载荷
SECTYPE,MATID,LINK
SECDATA,AREA ! AREA输入link截面面积
!定义LINK单元,其中SECTYPE和SECDATA针对link截面进行设置,同样适用于壳单元厚度和梁单元截面设置。
- 实例2
!定义线性材料属性:
• MP,EX,MATID,2E11
• MP,DENS,MATID,7850
- 实例3:
!定义非线性材料属性:
• MP,EX,MATID,200e3
• MP,NUXY,MATID,0.3
• TB,BISO,MATID,1
• TBDATA,1,300,2e3
• TB,CREEP,MATID,1,3,10
• TBDATA,1,3.125E-14,5,0

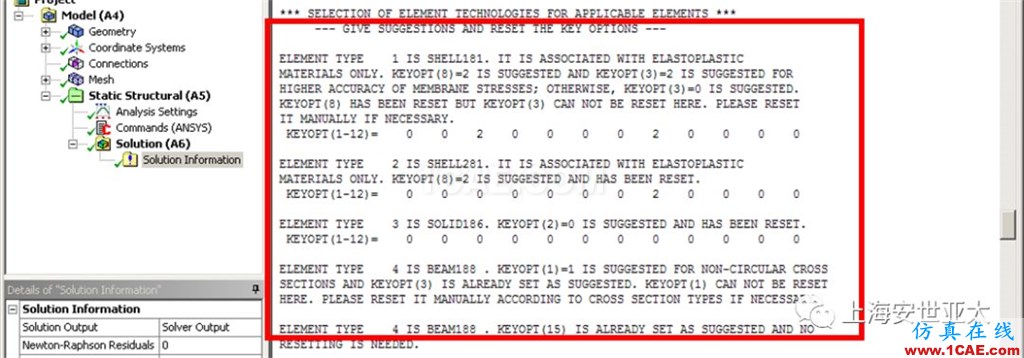

- 可在Solution Information当中查看修改的单元性质。
注:每种单元的关键选项和属性各不相同,修改单元时应通过帮助文件充分了解该单元的详细介绍,此外,ANSYS Mechanical在插入命令流时,因为软件本身有默认或者已选择的单位,所以在定义属性的数值时,一定要保证单位的统一性!
