Altium Designer（protel）的PCB文件导入SIwave，方法探索

2017-06-19 by:CAE仿真在线来源:互联网

之前用AD10画的一个板,想导入SIwave做仿真,查了很多方法,几经波折,最后总结出哪些方法可行,那些不可行。

我使用的软件版本:Altium Designer 10,Cadence 17.0.0,SIwave 7.0,PADS9.5

我的图纸:只有PCB文件,没有原理图也没有project。

不可行的方法:

1.pcb文件直接导出anf文件再导入SIwave。

原因:Altium导出anf文件时需要完整的project,如果只有pcb文件,那么导出的anf文件是不完整的。

2.pcb文件导出ODB++文件,SIwave无法导入。

3.pcb文件导入allegro。

原因:网上有攻略说用Cadence SPB16.0.0的OrCAD layout plus将altium导出的ASCII文件导入即可,但是现在16.0.0版本的软件资源很少,而且我用的SPB17.0.0没有layout plus,故该方法没有继续试,有兴趣的朋友可以尝试一下。

4.Altium导出brd文件,allegro导入brd文件失败。

原因:可能与1的原因相同。

已经确定可行的方法:

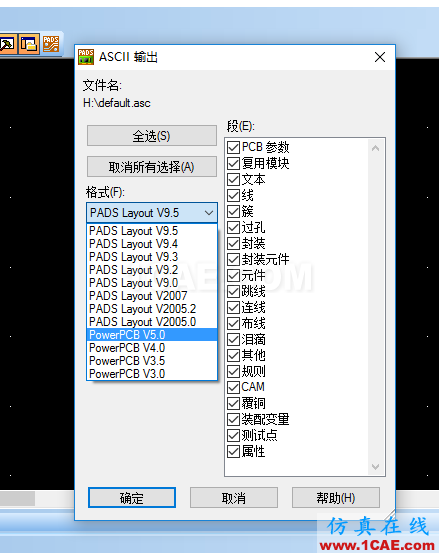

1.使用PADS9.5的PCB layout导入AD的pcb文件或pcbdoc文件,再导出asc文件,格式采用PowerPCBv5.0,当然也可以试试其他格式的效果。

之后SIwave导入asc文件。

缺点:导入后网络是完整的,但元器件的数值可能有问题。

如果SIwave不能导入asc文件,可在SIwave的license.lic中添加这行代码(记事本打开license.lic),注意代码添加在License For SIwave下边。

2.使用Allegro重新抄板。

可能可行的方法:

1.使用ansoftlinks直接导入SIwave。

2.Altium导入PADS再导入allegro再导入SIwave,待验证。

3.Altium直接生成anf。至于导入SIwave时V2与V4的问题网上有答案。

转载请注明:本文来源于http://blog.sina.com.cn/andpo
