欢迎大家指正错误,提意见,谢谢!
怎么生成PAM4信号?
Keysight推出了信号发生器,通过软件编码直接生成PAM4信号,价格肯定很贵哦!
另外一种方法,比如安立和泰克,生成PAM4的方案则是用两路的NRZ合成PAM4,价格比Keysight便宜。
图0
如图0所示,PAM4有两种编码方式,一种为Linear,另外一种为Gray。常理都是采用Linear,可是为什么要用Gray。因为不懂,请教参考文献的作者,因为Gray的方法,01到11,11到10,每次只有1个bit在变,产生的误码率机率从编码方式上比Linear少。

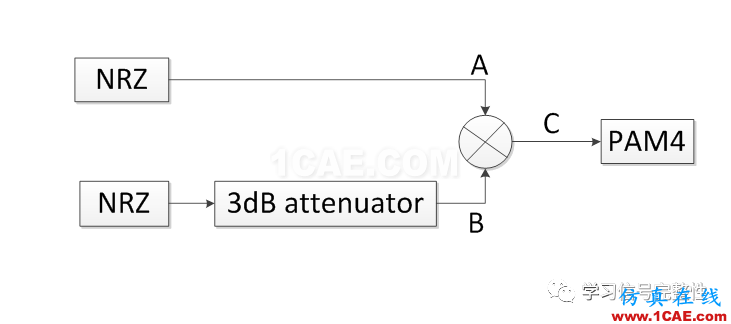

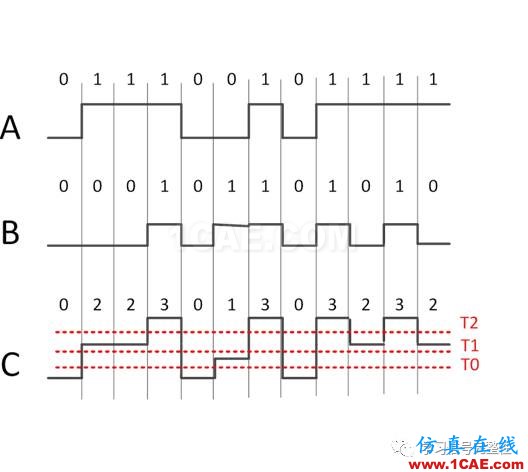

如图1,两路NRZ信号,一路经过3dB衰减器,再Mux,就是PAM4信号了。图2是整个过程的详解哦。假设一路的幅度为0V和1V,经过衰减一路的幅度为0和0.5V,那么合成后的PAM4就有0, 0.5V,1V和1.5V。虽然每个bit时间宽度不变,但是因为增加电压幅度等级,所以包含的信息增加。
图1
图2

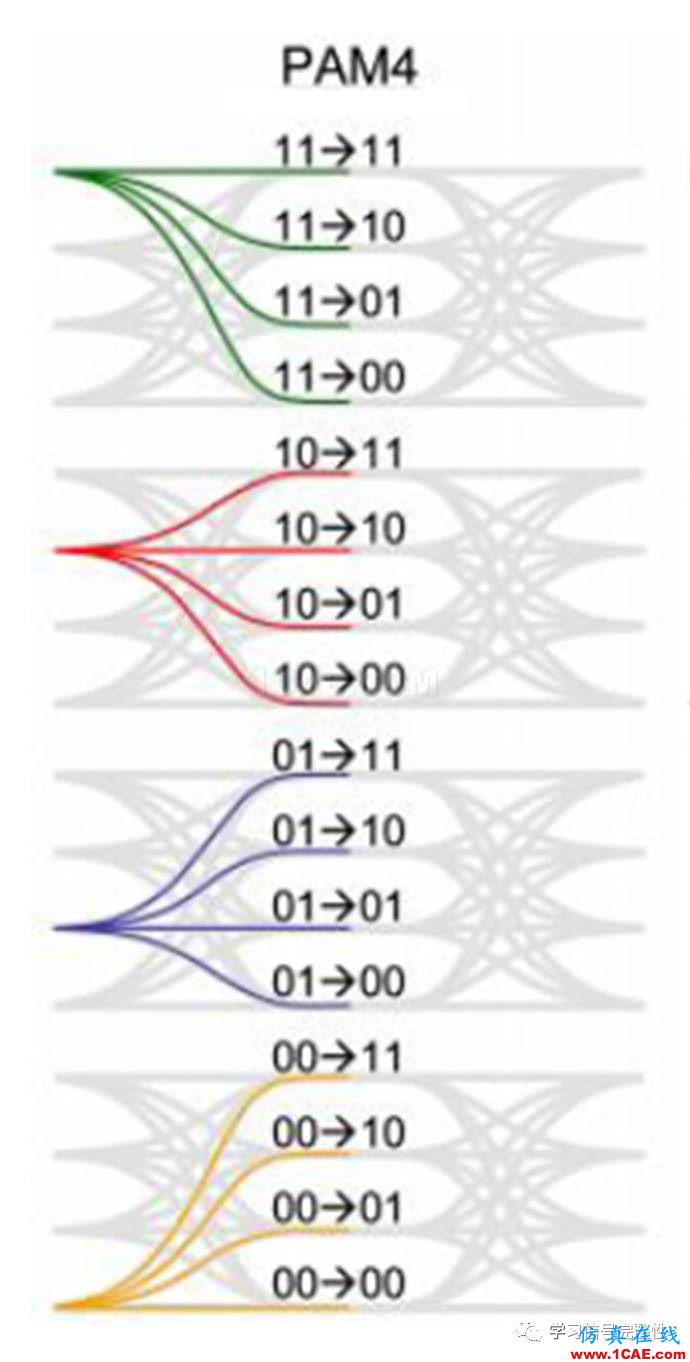

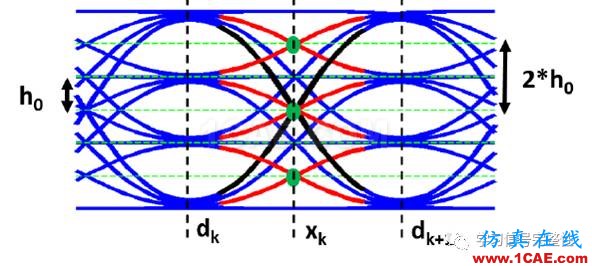

PAM4的眼图如图3所示,有16种变化,生成的眼图如图4所示,有上下中三个眼图。中间眼图对称,而上和下的眼图不对称。如果是光眼图的话,光器件的线性度很差,或者激光器的驱动线性度很差,PAM4的上和下眼图很容易变形,变形就会容易误判 ,测试的参数,比如jitter,眼宽,眼高就不准确。很多用于PAM4传输的光器件都会挑选PI曲线线性度比较好的。
图3
图4

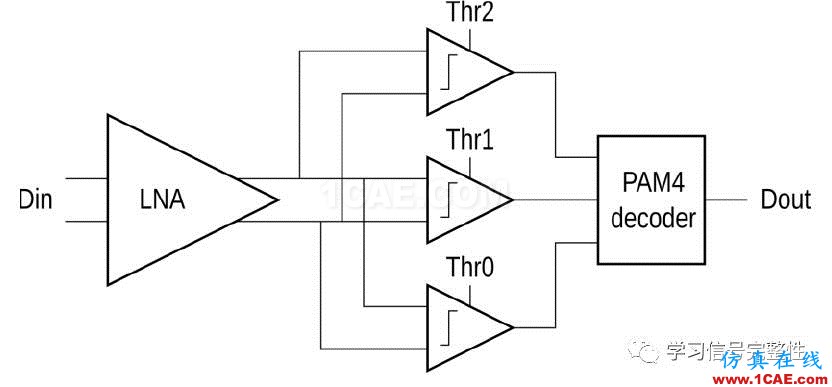

如PAM4眼图所示,需要将0和1再解调出来,就要判断电平。PAM4有三个眼图,要判断4个电平,需要三个门限,分别取上,中,下眼图的中间值,而采样的位置则为眼高最高位置。门限以及采样点位置,芯片会自适应的调节,所以不完全为定值。如图5所示,三个门限判断电平等级,再解码产生两路的NRZ信号,在与输入的NRZ信号比较,得到误码率。

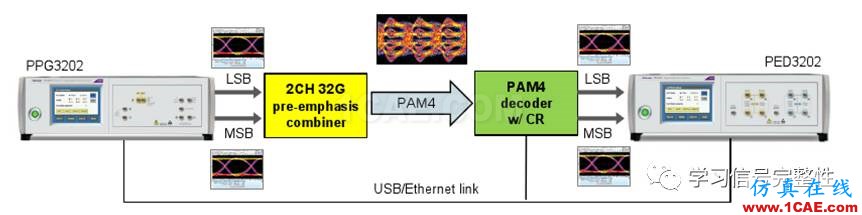

图6为从泰克介绍PPT截取的PAM4测试系统。
图5
图6
参考文献:DesignCon 2016,PAM4 signaling for 56G serial link application,Geoff zhang
