AUTOCAD线型比例缩放技巧

2013-05-24  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

在CAD出图时,由于各零件的轮廓尺寸不同,因此打印时的出图比例也杰然不同。如何保证在出图时把不同的比例、不同的轮廓的零件打印在同一种图幅的图纸上时的线型比例完全一样呢?而且是要保证在不同的电脑上使用此绘图软件且在使用不同品牌的打印机的情况下完全一样。(此线型包括中心线、虚线及构造线),实践证明是可以的。这就是AUTOCAD中的线型比例缩放系统变量CELTSCALE设定的表现。下面介绍此系统变量的具体用法:

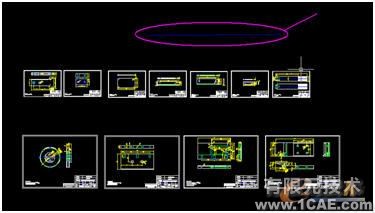

    如下图绘图界面中,上面一排的绘图比例是2:1,下面一排的绘图比例是1:1,如图:

    要保证两种不同比例的零件打印在同一种图幅的图纸上,所有线型缩放比例一样,具体操作如下:

    A:先将图层设置为中心线图层,如图:

    B:在命令行输入系统变量CELTSCALE后回车,输入在1:1是的线型缩放比例0. 2(此值是根据所用打印机的型号摸拟得来,使用者可根据自已所用的打印机型号来设定此值)。回车结束此项命令。如图:

    C:点画线命令或在命令行输入LINE执行画直线命令,绘制一条中心线。如图:

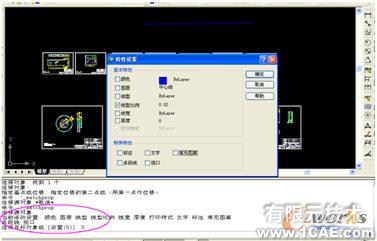

    D:命令行输入MATCHPROP或点选特性匹配图标,选取刚绘制的中心线,命令行输入:S回车,出现对话框,选取线型比例框,其它均不选重,点取确定按钮,如图:

    E:先选取刚绘制的中心线,然后框选比例为1:1的所有图纸,回车结束命令,设定完成。

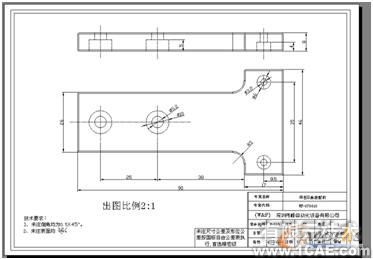

    F:使用同样方法设定比例为2:1的图纸的线型缩放比例为0. 1。

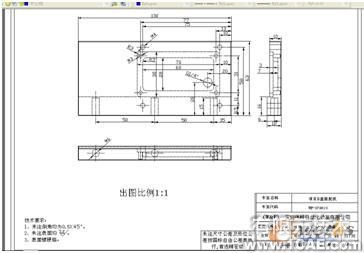

    设定完毕后的效果如下图所示:
