AutoCAD2010用户界面介绍

2013-07-03 by:广州cad教学中心来源:仿真在线

初始设置

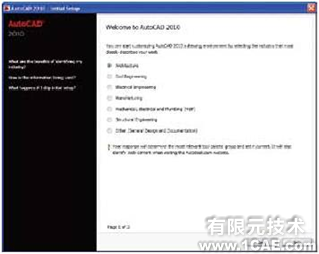

AutoCAD 2010在加载时会要求您选择最适合您的行业和设置。AutoCAD随即会根据您对绘图模板、工具栏和访问www.autodesk.com时的选择, 创建一个绘图环境。如果您不小心跳过了此界面, 请不必担心, 因为您可以在“选项”中的 “用户优选项 (User Preferences) ”选项卡中找到 “初始设置” 。

AutoCAD2010用户界面介绍autocad技术图片1

AutoCAD还会根据您的选择创建一个新的工作空间, 并将其添加到其它默认的工作空间中。

AutoCAD2010用户界面介绍autocad技术图片2

Ribbon界面

AutoCAD 2009中引入的Ribbon界面具有比以往更强大的上下文相关性, 其能帮助您直接获取所需的工具 (减少您的点击次数) 。这种基于任务的Ribbon界面由多个选项卡组成, 每个选项卡由多个面板组成, 而每个面板则包含多款工具。您可以将面板从ribbon界面中拖出, 使其成为一种 “吸附” 面板。即使您切换到其它选项卡, 吸附面板仍旧会保持原有位置不变。当然, Ribbon界面是完全可定制的, 您甚至可以创建您自己的ribbon选项卡, 当选定特定对象或执行特定命令时,其会自动变更。AutoCAD 2010现在能够显示多达三行图标, 因此您可以更加快速地获得所需的工具!注如果您过去经常使用AutoCAD 2009中的 “AutoCAD经典” 工作空间, 请务必尝试一下AutoCAD 2010中更加智能的新型Ribbon界面

AutoCAD2010用户界面介绍autocad技术图片3

快速访问工具栏

位于屏幕左上角的便是功能强大的“快速访问工具栏” 。在这里您将会找到常用的 “新建” 、 “打开” 、 “保存” 、 “撤销” 、“重做”和“打印” 命令。通过选择向下的箭头您能够快速将常用命令加入定制工具栏。在这里您还会找到用于重新在屏幕中显示菜单栏或在Ribbon界面下方显示 “快速访问工具栏” 的选项。

AutoCAD2010用户界面介绍autocad应用技术图片图片4

提示: 在可定制用户界面 (CUI) 中, 您能够非常轻松地将任意 “快速访问工具栏”从一个工作空间拖动到另一工作空间中。

应用菜单

您会在这里找到常用的 “文件” 工具和最近查看过的文件。请务必锁定常用绘图文件的位置, 以防它们从列表中消失! 您能够以图片或图标的形式显示最近查看过的文件, 或根据访问日期、大小或文件类型对其进行分组。

AutoCAD2010用户界面介绍autocad应用技术图片图片5

您还可以通过快速查询搜索任意AutoCAD命令。双击任意列表项便可启动相关的命令。信息中心您可以通过信息中心快速寻求帮助, 其中包括在线信息。只需点击箭头便可打开或关闭搜索域。

AutoCAD2010用户界面介绍autocad应用技术图片图片6

状态栏

如果您是从AutoCAD 2008或更早版本升级的用户,您将会发现状态栏拥有多处巧妙的改进。右键点击任意工具,您便可选择查看标准设置的文本或图标,例如对象捕捉 (Osnap) 、网格和动态输入。标准设置能够变为蓝色,从而使您更加轻松地查看哪些设置为开启状态(非常有用!) 。通过右键点击其中的选项(例如极(Polar)或对象捕捉(Osnap)) , 您还能够快速地改变设置(从而使您省却两次额外点击) 。

AutoCAD2010用户界面介绍autocad应用技术图片图片7

提示: 尝试一下VP比例尺列表中新增的“隐藏外部参考比例” 选项。

AutoCAD2010用户界面介绍autocad应用技术图片图片8

工具提示

经过扩展的工具提示能够为您提供更多所需信息。光标停留在某一工具上的时间越长, 出现的信息越多。 (您可以在“选项” 对话框中的 “显示” 选项卡上更加详细地对此特性进行控制。 )

隐藏消息设置

应用程序中的报警信息均获得更新,能够为用户提供更多帮助。如果您关掉此特性,这些消息将变成隐藏消息。您可以轻松地在“选项” 对话框中的 “系统”选项卡上重新开启此特性。

控制面板

对于希望定制控制面板的人员, 现在则可以通过“定制用户界面 (CUI) ” 命令中的“转换”选项卡将其带到AutoCAD 2010的工作环境中。仅需右键点击控制面板中选定的控制面板, 便可将其复制到同一CUI中的ribbon面板中。然后将其拖放到主CUI中。如果您更喜欢以类似控制面板的摆放方式对所有Ribbon工具进行垂直摆放, 仅需“卸下” 此工具, 并将其“固定”在屏幕的左侧或右侧即可。

AutoCAD2010用户界面介绍autocad应用技术图片图片9
