AutoCAD2010动态图块和参数化功能

AutoCAD2010版本实现了参数化功能和动态图块功能的集成。

更新后的图块编辑器
增强后的图块编辑器ribbon选项卡同时包含了几何和尺寸约束。此外, 图块界面中还添加了一个新的选项卡, 用于专门对参数化约束所使用的面板进行定制。
在图块编辑器中分配几何约束就如同在绘图编辑器中工作一样。将约束几何体导入图块编辑器之后,其约束性将保留。

AutoCAD2010动态图块和参数化功能autocad培训教程图片1

AutoCAD2010动态图块和参数化功能autocad design图片2

尺寸约束
        还可以将尺寸约束参数添加到动态图块几何体中。这些参数的名称随即显示为图块的属性, 非常类似于标准的动态图块参数。将“尺寸约束” 添加到图块几何体时, 您还能够控制夹点的数量, 以便用户进行编辑。
        注:确保图块定义中包含您的约束, 而不应在事后添加这些约束, 这有助于实现最佳结果。
        提示: 添加尺寸约束时, 请贴近“图块编辑器”区 (不要从参数化选项卡中抓取这些约束!)

构造几何体

AutoCAD2010动态图块和参数化功能autocad design图片3

现在,您可以在插入的图块上创建能够在图块编辑器中显示的构造几何体了。新的“图块构造”(BCONSTRUCTION) 工具使您能够轻松地将当前的几何体转换为结构几何体, 转换后的几何体以灰色虚线显示。

测试图块
现在, 您无需退出图块编辑器, 也可以对图块进行测试! 利用新的 “测试图块” 工具, 您无需保存变更和退出图块编辑器便可对图块进行检测。

参数管理器
利用新的 “参数管理器” , 您能够访问所有类型的图块参数和属性。您可以对参数在“属性” 面板中是否显示及其排序进行控制。

AutoCAD2010动态图块和参数化功能autocad design图片4

图块表格

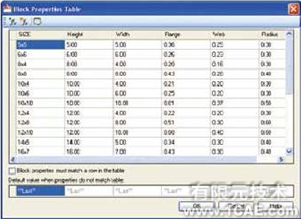

在这里,您能够使动态图块的功能得到完全的发挥。借助“图块表格”工具(BTABLE) , 您能够对图块的各类变化进行定义。您可以手动输入这些变化或粘贴来自Excel电子表格的变化。
通过选择与表格某一行匹配的图块特性, 您甚至可以进一步对图块的插入进行控制,从而避免了随机性非标准零件的创建。

AutoCAD2010动态图块和参数化功能autocad design图片5
