搜索CAD中快速绘制中心线
2013-05-04 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线
内容摘要:本文介绍一种快速绘制机械图形标准中心线的方法,按照该方法,用户可以快速、精确地绘制出所需要的机械图形中心线。
在
一、国家机械制图标准对中心线的要求
在机械工程制图中,国家制图标准(GB/T 4457. 4-2002)对中心线的画法作了详细的规定,具体规定如图1.图2所示。
二、实现中心线快速绘制的原理与方法
AutoCAD有11个下拉菜单和30个工具栏,其常用的内部命令都可以通过下拉菜单命令和工具按钮来执行。要快速绘制机械图形标准中心线,用户应重新创建一个新的内部命令来直接绘制中心线,具体做法:利用内嵌在AutoCAD中的VLISP集成开发环境编写程序代码来分别定义标准中心线线型、加载标准中心线和绘制标准中心线,编泽程序代码生成能直接执行的应用程序并使之转换成能在AutoCAD环境下直接执行的内部命令,修改AutoCAD菜单文件,在下拉菜单中增设绘制标准中心线的菜单命令和工具按钮。最后利用该菜单命令和工具按钮来决速绘制机械图形标准中心线。
(一)标准中心线的线型定制
AutoCAD有三种线型文件:ACAD.LIN , ACADISO.LIN、IGES.LIN,其中ACADISO.LIN在启动时自动加载,为了使用方便,一般ACADISO.LIN文件中定义新线型。根据国家制图标准的规定,将机械图形的标准中心线线型定义如下:
*ZXL,中心线
A, 10,-1,1,-1,10,-1,1,-1
根据线型定制时的命令行输入要求,标准中心线的定制可以写成如下的VLISP代码:
(defun c:zxl()
(command "-linetype" "C" "ZXL" "acaddiso.lin"
"中心线" "10,-1,1,-1,10,-1,1,-1" "")
(princ)
)
在VLISP集成环境中,加载上述代码,直接在AutoCAD命令行执行zxl命令,定制标准中心线成功,用户可以在AutoCAD"加载或重载线型"对话框中看到ZXL线型存在。
(二)创建标准中心线快速绘制命令
在绘制线段时,通常采取目标捕捉的方式来确定线段的起点和终点,然后绘制出所需线段,对于标准中心线而言,两端都应超出端点2-5mm,如图3所示。
在图3中,pl,p2是利用日标捕捉方式确定的线段起点和终点,p0,p3是在原来的长度上超出了毫米后的线段新起点和新终点,θ是该线段与水平轴正向的夹角,利用三角函数的对应关系,可以确定p0,pl,p2,p3之间的坐标关系如下:

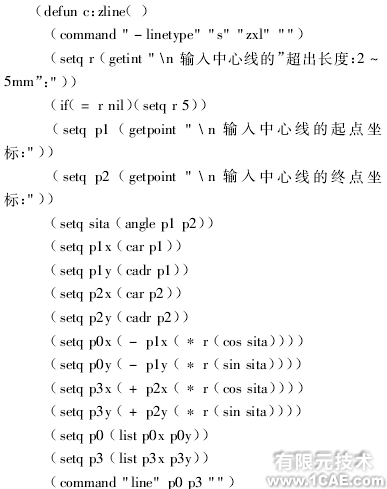

结合表达式(1)和表达式(2),定义一个新内部命令zline来绘制中心线,zline命令的VL1SD代码如下:
加载上述代码,直接在AutoCAD命令行利用zline命令绘制标准中心线。为了使zline命令成为真正的GXL内部命令,保证能在每次启动AutoCAD 时自行加载,最好将上述代码保存在acad2005.1sp文件中。
(三)定制下拉菜单命令

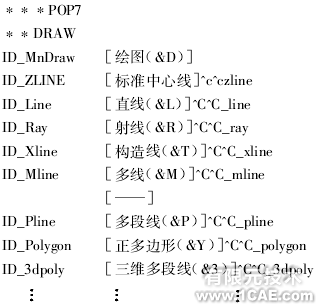

AutoCAD菜单源文件名为acad. mnu,进入AutoCAD的support文件夹,打开acad. mnu,找到**pop7位置,将" 1D_ ZL1NE;[标准中心线] c -czline"加入到该子菜单中,具体如下:
(四)制作绘图工具按钮
为了绘图方便,用户还可以用下述方制作一个工具按钮,用于快速绘制标准中心线。具体做法如下:
①单击"视图"菜单下的"工具栏"命令,显示"自定义对话框",在"绘图"工具栏中复制一个命令按钮,并选定该按钮,对"自定义对话框"作相应修改,如图5所示。
三、结论
实践证明:在AutoCAD 2005环境下利用本文介绍的方法来绘制机械图形中心线,效果十分理想,用户在执行绘图命令后,可以根据需要和命令行的相关提示随意设定中心线超出部分长度,快速绘制出所需的机械图形中心线。另外,用这种方法创建的中心线绘制命令是一个真正的内部命令,能在AutoCAD每次启动后自行加载,不受其它任何因素的影响。所以说,本文介绍的方法应该最实用、最方便的。
