CAD使用修改命令编辑对象

2013-05-04  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

本文详细介绍AutoCAD 2007 使用修改命令编辑对象

中文版 AutoCAD 2007 的 “ 修改 ” 菜单中包含了大部分编辑命令,通过选择该菜单中的 命令或子命令,可以帮助用户合理地构造和组织图形,保证绘图的准确性,简化绘图操 作。本章将详细介绍移动、旋转、对齐、复制、偏移、镜像、倒角、圆角和打断对象等 命令的使用方法。

通过本章的学习,读者应掌握删除、复制、镜像、移动、对齐、偏移、阵列、旋 转、延伸、圆角、拉伸等命令编辑对象的方法,以及综合运用多种图形编辑命令绘制图 形的方法。

4.2.1 删除对象

在 AutoCAD 2007 中,可以用 “ 删除 ” 命令,删除选中的对象。选择 “ 修改 ” | “ 删除 ” 命令 (ERASE) ,或在 “ 修改 ” 工具栏中单击 “ 删除 ” 按钮,都可以删除图形中选中的对象。

通常,当发出 “ 删除 ” 命令后,需要选择要删除的对象,然后按 Enter 键或 Space 键结 束对象选择,同时删除已选择的对象。如果在 “ 选项 ” 对话框的 “ 选择 ” 选项卡中,选中 “ 选 择模式 ” 选项组中的 “ 先选择后执行 ” 复选框,就可以先选择对象,然后单击 “ 删除 ” 按钮删 除。

4.2.2 复制对象

在 AutoCAD 2007 中,可以使用 “ 复制 ” 命令,创建与原有对象相同的图形。选择 “ 修 改 ” | “ 复制 ” 命令 (COPY) ,或单击 “ 修改 ” 工具栏中的 “ 复制 ” 按钮,即可复制已有对象的副 本,并放置到指定的位置。执行该命令时,首先需要选择对象,然后指定位移的基点和 位移矢量 ( 相对于基点的方向和大小 ) 。
使用 “ 复制 ” 命令还可以同时创建多个副本。在 “ 指定第二个点或 [ 退出 (E)/ 放弃 (U)< 退出 >:” 提示下,通过连续指定位移的第二点来创建该对象的其他副本,直到按 Enter 键结束。

4.2.3 镜像对象

在 AutoCAD 2007 中,可以使用 “ 镜像 ” 命令,将对象以镜像线对称复制。选择 “ 修 改 ” | “ 镜像 ” 命令 (MIRROR) ,或在 “ 修改 ” 工具栏中单击 “ 镜像 ” 按钮即可。执行该命令时,需要选择要镜像的对象,然后依次指定镜像线上的两个端点,命令行将 显示 “ 删除源对象吗? [ 是 (Y)/ 否 (N)] <N>: ” 提示信息。如果直接按 Enter 键,则镜像复制对 象,并保留原来的对象;如果输入 Y ,则在镜像复制对象的同时删除原对象。

在 AutoCAD 2007 中,使用系统变量 MIRRTEXT 可以控制文字对象的镜像方向。如果 MIRRTEXT 的值为 1 ,则文字对象完全镜像,镜像出来的文字变得不可读;如果 MIRRTEXT 的 值为 0 ,则文字对象方向不镜像。

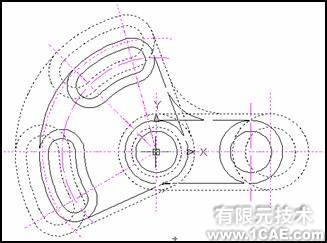

4.2.4 偏移对象

在 AutoCAD 2007 中,可以使用 “ 偏移 ” 命令,对指定的直线、圆弧、圆等对象作同心 偏移复制。在实际应用中,常利用 “ 偏移 ” 命令的特性创建平行线或等距离分布图形。

选择 “ 修改 ” | “ 偏移 ” 命令 (OFFSET) ,或在 “ 修改 ” 工具栏中单击 “ 偏移 ” 按钮,执行 “ 偏 移 ” 命令,其命令行显示如下提示:指定偏移距离或 [ 通过 (T)/ 删除 (E)/ 图层 (L)] < 通过 >:
默认情况下,需要指定偏移距离,再选择要偏移复制的对象,然后指定偏移方向, 以复制出对象。

4.2.5 阵列对象

在 AutoCAD 2007 中,还可以通过 “ 阵列 ” 命令多重复制对象。选择 “ 修改 ” | “ 阵列 ” 命令 (ARRAY) ,或在 “ 修改 ” 工具栏中单击 “ 阵列 ” 按钮,都可以打开 “ 阵列 ” 对话框,可以在该对话框中 设置以矩形阵列或者环形阵列方式多重复制对象。

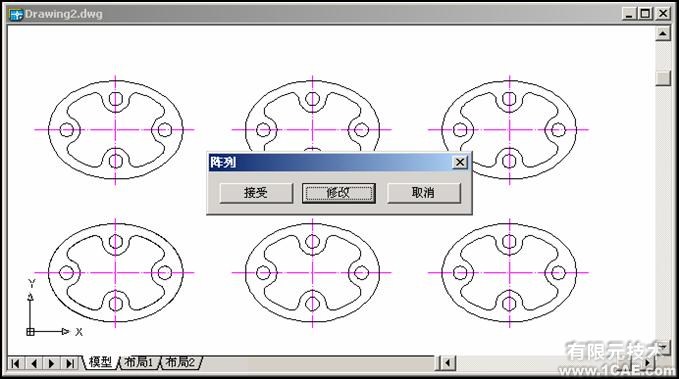

a、矩形阵列复制

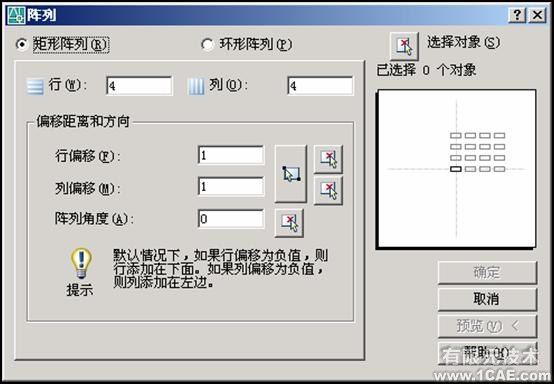

在 “ 阵列 ” 对话框中,选择 “ 矩形阵列 ” 单选按钮,可以以矩形阵列方式复制对象。

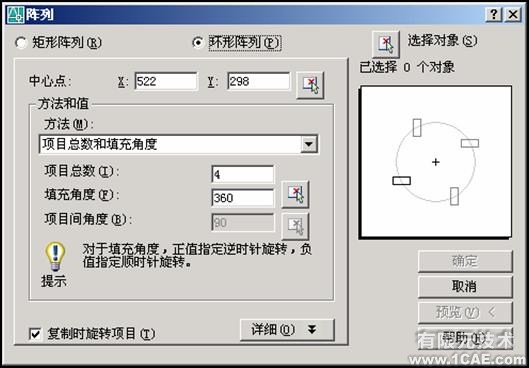

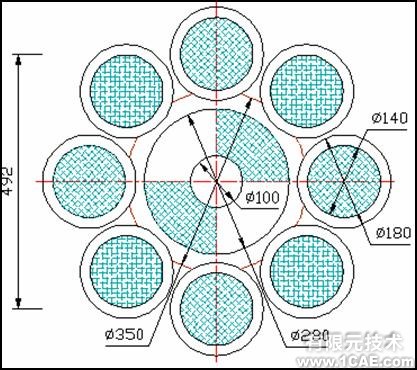

b、环形阵列复制

在 “ 阵列 ” 对话框中,选择 “ 环形阵列 ” 单选按钮,可以以环形阵列方式复制图形 。

4.2.6 移动对象

移动对象是指对象的重定位。选择 “ 修改 ” | “ 移动 ” 命令 (MOVE) ,或在 “ 修改 ” 工具栏中 单击 “ 移动 ” 按钮,可以在指定方向上按指定距离移动对象,对象的位置发生了改变,但 方向和大小不改变。
要移动对象,首先选择要移动的对象,然后指定位移的基点和位移矢量。在命令行 的 “ 指定基点或 [ 位移 ]< 位移 > ” 提示下,如果单击或以键盘输入形式给出了基点坐标,命令 行将显示 “ 指定第二点或 < 使用第一个点作位移 >: ” 提示;如果按 Enter 键,那么所给出的 基点坐标值就作为偏移量,即将该点作为原点 (0,0) ,然后将图形相对于该点移动由基点 设定的偏移量 。

4.2.7 旋转对象

选择 “ 修改 ” | “ 旋转 ” 命令 (ROTATE) ,或在 “ 修改 ” 工具栏中单击 “ 修改 ” 按钮,可以将对 象绕基点旋转指定的角度。

执行该命令后,从命令行显示的 “ UCS 当前的正角方向 : ANGDIR= 逆时针 ANGBASE=0 ” 提示信息中,可以了解到当前的正角度方向 ( 如逆时针方向 ) ,零角度方向 与 X 轴正方向的夹角 ( 如 0 ° ) 。

选择要旋转的对象 ( 可以依次选择多个对象 ) ,并指定旋转的基点,命令行将显示 “ 指 定旋转角度或 [ 复制 (C) 参照 (R)]<O> ” 提示信息。如果直接输入角度值,则可以将对象绕 基点转动该角度,角度为正时逆时针旋转,角度为负时顺时针旋转;如果选择 “ 参照 (R)” 选项,将以参照方式旋转对象,需要依次指定参照方向的角度值和相对于参照方向的角 度值。

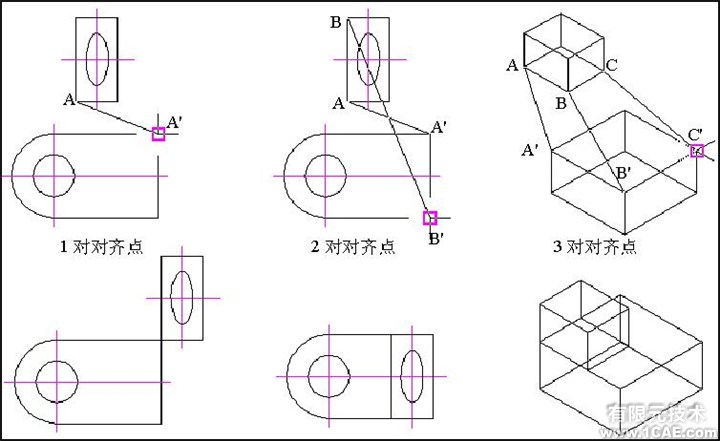

4.2.8 对齐对象

选择 “ 修改 ” | “ 三维操作 ” | “ 对齐 ” 命令 (ALIGN) ,可以使当前对象与其他对象对齐,它既 适用于二维对象,也适用于三维对象。
在对齐二维对象时,可以指定 1 对或 2 对对齐点 ( 源点和目标点 ) ,在对齐三维对象 时,则需要指定 3 对对齐点。

4.2.9 修剪对象

在 AutoCAD 2007 中,可以使用 “ 修剪 ” 命令缩短对象。选择 “ 修改 ” | “ 修剪 ” 命令 (TRIM) ,或在 “ 修改 ” 工具栏中单击 “ 修剪 ” 按钮,可以以某一对象为剪切边修剪其他对 象。

在 AutoCAD 2007 中,可以作为剪切边的对象有直线、圆弧、圆、椭圆或椭圆弧、 多段线、样条曲线、构造线、射线以及文字等。剪切边也可以同时作为被剪边。默认情 况下,选择要修剪的对象 ( 即选择被剪边 ) ,系统将以剪切边为界,将被剪切对象上位于 拾取点一侧的部分剪切掉。如果按下 Shift 键,同时选择与修剪边不相交的对象,修剪边 将变为延伸边界,将选择的对象延伸至与修剪边界相交。

4.2.10 延伸对象

在 AutoCAD 2007 中,可以使用 “ 延伸 ” 命令拉长对象。选择 “ 修改 ” | “ 延伸 ” 命令 (EXTEND) ,或在 “ 修改 ” 工具栏中单击 “ 延伸 ” 按钮,可以延长指定的对象与另一对象相交 或外观相交。

延伸命令的使用方法和修剪命令的使用方法相似,不同之处在于:使用延伸命令时,如 果在按下 Shift 键的同时选择对象,则执行修剪命令;使用修剪命令时,如果在按下 Shift 键的同时选择对象,则执行延伸命令。

4.2.11 缩放对象

在 AutoCAD 2007 中,可以使用 “ 缩放 ” 命令按比例增大或缩小对象。选择 “ 修改 ” | “ 缩 放 ” 命令 (SCALE) ,或在 “ 修改 ” 工具栏中单击 “ 缩放 ” 按钮,可以将对象按指定的比例因子 相对于基点进行尺寸缩放。先选择对象,然后指定基点,命令行将显示 “ 指定比例因子或 [ 复制 (C)/ 参照 (R)]<1.0000>: ” 提示信息。如果直接指定缩放的比例因子,对象将根据该 比例因子相对于基点缩放,当比例因子大于 0 而小于 1 时缩小对象,当比例因子大于 1 时 放大对象;如果选择 “ 参照 (R) ” 选项,对象将按参照的方式缩放,需要依次输入参照长度 的值和新的长度值, AutoCAD 根据参照长度与新长度的值自动计算比例因子 ( 比例因子 = 新长度值 / 参照长度值 ) ,然后进行缩放。

4.2.12 拉伸对象

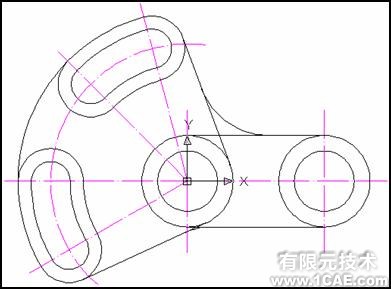

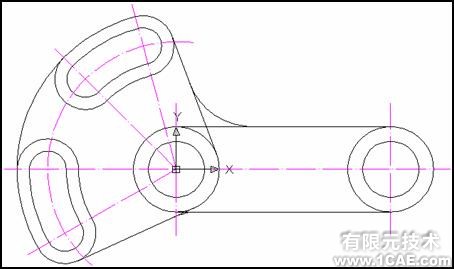

选择 “ 修改 ” | “ 拉伸 ” 命令 (STRETCH) ,或在 “ 修改 ” 工具栏中单击 “ 拉伸 ” 按钮,就可以 移动或拉伸对象,操作方式根据图形对象在选择框中的位置决定。执行该命令时,可以 使用 “ 交叉窗口 ” 方式或者 “ 交叉多边形 ” 方式选择对象,然后依次指定位移基点和位移矢 量,将会移动全部位于选择窗口之内的对象,而拉伸 ( 或压缩 ) 与选择窗口边界相交的对 象。

4.2.13 拉长对象

选择 “ 修改 ” | “ 拉长 ” 命令 (LENGTHEN) ,或在 “ 修改 ” 工具栏中单击 “ 拉长 ” 按钮,即可修改线段或者圆弧的长度。

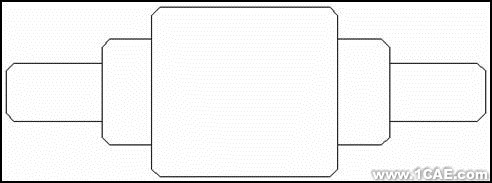

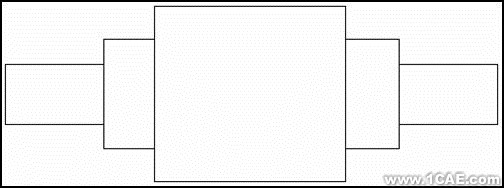

4.2.14 倒角对象

在 AutoCAD 2007 中,可以使用 “ 倒角 ” 命令修改对象使其以平角相接。选择 “ 修 改 ” | “ 倒角 ” 命令 (CHAMFER) ,或在 “ 修改 ” 工具栏中单击 “ 倒角 ” 按钮,即可为对象绘制倒 角。

4.2.15 圆角对象

在 AutoCAD 2007 中,可以使用 “ 圆角 ” 命令修改对象使其以圆角相接。选择 “ 修 改 ” | “ 圆角 ” 命令 (FILLET) ,或在 “ 修改 ” 工具栏中单击 “ 圆角 ” 按钮,即可对对象用圆弧修圆 角。

修圆角的方法与修倒角的方法相似,在命令行提示中,选择 “ 半径 (R) ” 选项,即可设 置圆角的半径大小。

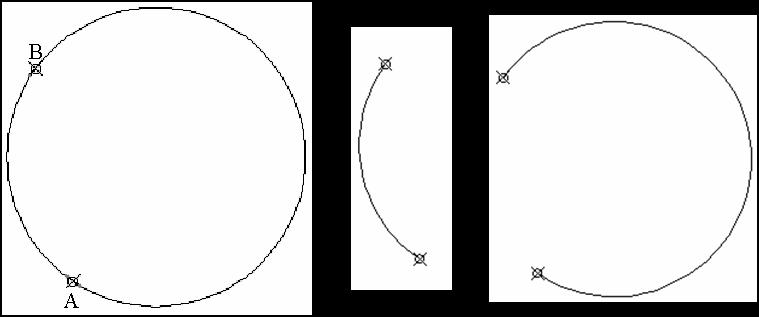

4.2.16 打断对象

在 AutoCAD 2007 中,使用 “ 打断 ” 命令可部分删除对象或把对象分解成两部分,还 可以使用 “ 打断于点 ” 命令将对象在一点处断开成两个对象。
a、打断对象

选择 “ 修改 ” | “ 打断 ” 命令 (BREAK) ,或在 “ 修改 ” 工具栏中单击 “ 打断 ” 按钮,即可部分删 除对象或把对象分解成两部分。执行该命令并选择需要打断的对象 。

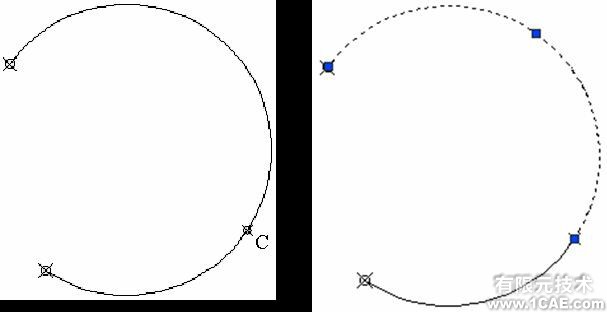

b、打断于点

在 “ 修改 ” 工具栏中单击 “ 打断于点 ” 按钮,可以将对象在一点处断开成两个对象,它 是从 “ 打断 ” 命令中派生出来的。执行该命令时,需要选择要被打断的对象,然后指定打 断点,即可从该点打断对象。

4.2.16 合并对象

如果需要连接某一连续图形上的两个部分,或者将某段圆弧闭合为整圆,可以选择 “ 修改 ” | “ 合并 ” 命令或在命令行输入 JOIN 命令,也可以单击 “ 修改 ” 工具栏上的 “ 合并 ” 按钮。

4.2.17 分解对象

对于矩形、块等由多个对象编组成的组合对象,如果需要对单个成员进行编辑,就 需要先将它分解开。选择 “ 修改 ” | “ 分解 ” 命令 (EXPLODE) ,或在 “ 修改 ” 工具栏中单击 “ 分解 ” 按钮,选择需要分解的对象后按 Enter 键,即可分解图形并结束该命令。
