1 建立一张完整工程图的基本过程
在AutoCAD中要完成一张完整的工程图,一般遵循如下步骤:
(1) 建立和调用标准图框。图框一般应根据国标或企标确定其大小及其格式,将建立好的图框保存为外部块,以备使用。
(2) 建立新的图形文件,并根据需要建立若干图层。一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充(剖面线)层,并对各层的相关特性进行设定。
(3) 根据设计要求,规划与布局图形,然后选择相应绘图工具或编辑工具,在相应图层完成图形绘制、文字标注等内容。
(4) 调入标准图框,调整图形在图框中的位置,如果图形相对于图框过大或过小,应对图形作相应的缩放,使最终完成的工程图的图形、文字、图纸边框等看起来很协调。
例子:绘制如图1所示的一张工程图。
图1
2 建立标准图框
建立图幅为A3的标准图框
步骤1 建立新文件
(1) 单击菜单【文件】→【新建】命令,打开〖今日〗对话框。
(2) 单击【创建图形】按钮,在打开的面板中选择“默认设置”、“公制”,系统以默认的文件名进入绘图工作环境。
步骤2 绘制图纸边界与绘图边界
(1) 单击绘图工具栏中的
,用光标在绘图区指定一点作为矩形的第一角点。
(2) 系统提示指定另一角点,输入@420,297,按回车确认,绘图区显示一矩形框,如图2所示。
图2 图3
(3) 单击标准工具栏中的“范围缩放”按钮
,绘制的矩形自动布满绘图窗口。
(4) 单击绘图工具栏中的
,然后在命令窗口输入偏移距离:5,按回车确认。
(5) 系统提示选择要偏移的对象,用光标拾取刚刚建立的矩形,然后在矩形内部单击一点,结果如图3所示。
(6) 单击编辑工具栏中的
,以交叉方式选择内部四边形的上下边线和左边线。
(7) 按回车键,系统提示指定基点或位移。
(8) 在状态栏开启正交模式和对象捕捉模式,捕捉内部四边形左边线中点为基点,如图4所示。
图4 图5
(9) 命令窗口提示指定位移的第二个点,水平向右移动光标,然后在命令窗口输入20,按回车确认,结果如图5所示。
步骤3 建立会签栏和标题栏
(1) 单击编辑工具栏中的
,然后选择内部四边形,将其分解为单线条对象。
(2) 单击编辑工具栏中的
,在命令窗口输入偏移距离:7,按回车确认。
(3) 选择内部四边形的底边线,然后在其上方单击一点,建立第一条偏移线。
(4) 选择新建的偏移线,在其上方单击一点建立第二条偏移线。重复上述操作完成如图6所示的6条偏移线。
图6 图7
(5) 单击编辑工具栏中的
,选择外部四边形的左边线为延伸边界。
(6) 按回车键,然后用光标依次拾取内部四边形的底边线和六条偏移线,将其延伸,结果如图7所示。
(7) 使用偏移工具,选择内部四边形的左边线向左偏移12mm建立一条偏移线,选择内部四边形的右边线向左偏移185mm建立一条偏移线,结果如图8所示。
图8 图9
(8) 单击编辑工具栏中的
,然后选择边界对象,选择如图9中虚线所示的线条。
(9) 按回车键,分别拾取多余的线条将其剪除,结果如图10所示。
图10 图11
(10) 单击编辑工具栏中的

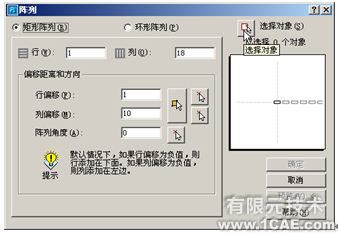

,打开〖阵列〗对话框,各参数设置如图11所示,选择标题栏左侧边线为阵列对象,单击【确定】按钮,结果如图12所示。
图12 图13
(11) 单击编辑工具栏中的
,然后选中所有的表格对象作为边界对象。
(12) 用光标拾取多余的线段,最后完成如图13所示的结果。
步骤4 在标题栏中添加文字
(1) 单击菜单【格式】→【文字样式】命令,打开〖文字样式〗对话框,设定“字体”为“宋体”。
(2) 单击菜单【绘图】→【文字】→【单行文字】命令,在标题栏中的适当位置指定一点作为文字的起点,输入文字的高度:3,按回车确认,文字旋转角度:0,按回车确认。
(3) 在命令窗口输入相应文字,然后移动光标到另一位置,继续在命令窗口输入相应文字。

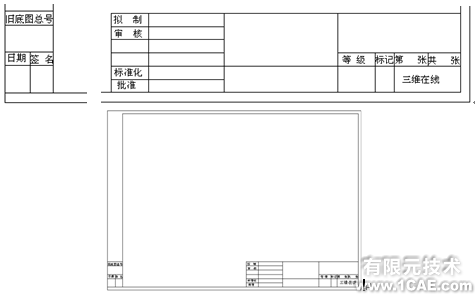

(4) 使用关键点调整文字位置,最后的结果如图14所示(上图为局部放大图,下图为整体图)。
图14
步骤5 保存为块文件
(1) 在命令窗口输入:WBLOCK,按回车确认,系统打开〖写块〗对话框。
(2) 在〖源〗一栏中,选中对象,在〖基点〗栏中单击“拾取点”对应的按钮,选择所绘图纸边框的左下角顶点作为基点,在〖对象〗栏中单击“选择对象”对应的按钮,然后选中绘制的全部图素。
(3) 在〖目标〗栏的“文件名”文本框中输入:A3图纸,在“位置”对应的文本框中输入或指定保存路径,上述设置如图15所示。
(4) 单击【确定】按钮,完成块的保存。
图15
3 绘制主视图
模型的主视图是其他三视图的参照对象,因此首先绘制主视图。
步骤1 建立新图层
(1) 单击〖特性〗工具栏中的
,打开〖图层特性管理器〗对话框。
(2) 连续单击5次【新建】按钮,系统自动建立5个图层。

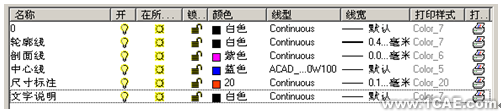

(3) 将各图层分别命名为:“轮廓线”、“剖面线”、“中心线”、“尺寸标注”、“文字说明”,对各层的颜色及线型作相应设置,如图16所示。
图16
步骤2 绘制主视图的主要定位、定形线
(1) 将当前图层切换到“轮廓线”层。
(2) 开启正交绘图模式,单击绘图工具栏中的
,在图形窗口大致绘制两条垂直线段,如图17所示。
(3) 单击绘图工具栏中的
,输入偏移距离:80,按回车确认。
图17 图18
(4) 选择竖直线条为偏移对象,在其右侧单击一点。
(5) 按两次回车键,继续执行偏移命令,输入偏移值:30,按回车确认。
(6) 选择水平线为偏移对象,在其上方单击一点;选择新建的偏移线为偏移对象,在其上方单击一点,结果如图18所示。
(7) 选择三条水平线的中间一条,然后在〖特性〗工具栏“图层控制”下拉列表中,选择“中心线”,将该水平线移到“中心线”层。
步骤3 绘制主视图中图形对象的具体结构
(1) 单击标准工具栏中的
,选择图形区域进行放大,以方便作图。
(2) 单击编辑工具栏中的
,在命令窗口输入偏移距离:15,按回车确认,然后选择左侧竖直线向右偏移出一条线,选择右侧竖直线向左偏移出一条线,结果如图19所示。
图19 图20
(3) 同样方法,使用偏移命令将水平直线A分别向上偏移15、40,绘制出两条直线,如图20所示。
(4) 使用修剪工具修剪多余线条,结果如图21所示。
图21 图22
(5) 单击编辑工具栏中的
,在命令窗口输入偏移距离:60,按回车确认,选择竖直线条B为偏移对象,在其右侧单击左键偏移出一条线。
(6) 同样方法将线条B向右偏移60绘制一条线,结果如图22所示。
(7) 同样方法使用偏移工具,将水平直线C分别向上偏移50、45、40绘出三条水平线,如图1-23所示。
图23 图24
(8) 使用修剪工具、使用建立圆角工具(圆角半径设为0)等修剪多余线条,结果如图24所示。
(9) 使用修剪工具,将中心线以下的所有图形对象剪除,如图25所示。
图25 图26
(10) 单击编辑工具栏中的镜像工具按钮
,首先选择中心线以上的全部图素,然后按住【Shift】键,拾取图25中箭头指示的线段,取消对该线段的选择。
(11) 按回车键,选择中心线为镜像线,结果如图26所示。
(12) 单击绘图工具栏中的
,用光标捕捉中心线与左侧边线的交点A作为圆心。
(13) 输入圆的半径:10,按回车确认,结果如图27所示。
图27 图28
(14) 开启正交模式,选择绘制的圆,用关键点方式或使用移动工具将圆向右水平移动20mm,结果如图28所示。
4 绘制左视图
根据制图投影规则“长对正”、“宽相等”、“高平齐”绘制左视图。
步骤1 绘制同心圆
(1) 单击编辑工具栏中的“拉长”按钮
,在命令窗口输入:DY,按回车确认。
(2) 选择中心线,用光标向右拖动中心线右端点到适当位置。
(3) 切换图层到“中心线”层,然后开启正交模式,使用绘制直线工具绘制一条竖直辅助线,如图29所示。
图29
(4) 切换图层到“轮廓线”层,使用绘制圆工具,绘制半径分别为45和70的两个同心圆,如图30所示。
图30
步骤2 绘制缺口
(1) 关闭正交模式,打开极轴模式。
(2) 打开〖草图设置〗对话框,在〖极轴追踪〗面板中,设定“增量角”为“15°”,选择“极轴角测量”类型为“绝对”,如图31所示。
图31
(3) 单击绘图工具栏中的绘制直线按钮,捕捉左视图的圆心为绘制直线的起点。
(4) 移动光标到圆的左上方,待光标附近显示极角为“105°”时,如图32所示。
图32
(5) 在命令窗口输入极径:70,按回车确认。
(6) 按回车键,结束直线的继续绘制,结果如图33所示。
图33
(7) 使用镜像工具,选择垂直中心线为镜像线,镜像复制刚刚绘制的斜线段,结果如图34所示。
图34
(8) 使用修剪工具,修剪多余线条,结果如图35所示。
图35
步骤3 建立圆角
(1) 单击编辑工具栏中的
,在命令窗口输入:R,按回车确认。
(2) 输入圆角半径:5,按回车确认。
(3) 选择缺口处φ140的圆弧线与斜线,建立圆角,结果如图36所示。
图36
步骤4 建立阵列孔的辅助定位线
(1) 切换当前图层为“中心线”层。
(2) 使用绘制圆工具,绘制一半径为60的圆,如图37所示。
图37
(3) 开启极轴模式,使用绘制直线工具,选择左视图中的圆心为直线的起点,移动光标,当光标附近提示的极角为135°时,在命令窗口输入65,按回车确认。
(4) 按回车键,完成辅助线的绘制,结果如图38所示。
图38
步骤5 阵列安装孔
(1) 将当前图层切换到“轮廓线”层。

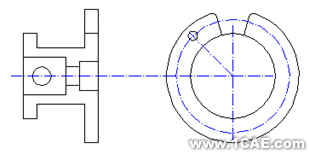

(2) 绘制一半径为5的圆,如图39所示。
图39
(3) 单击编辑工具栏中的

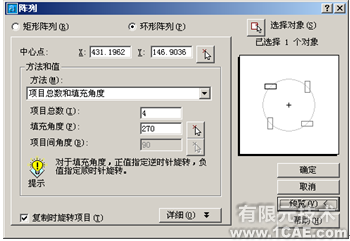

,打开〖阵列〗对话框,选择“环形阵列”,选择左视图大圆的圆心为阵列中心点,阵列数设为4,填充角度为270,选择图39中半径为5的圆为阵列对象,各项设置如图40所示。
图40
(4) 单击【确定】按钮,完成安装孔的阵列复制,如图41所示。
图41
步骤6 绘制隐藏线
(1) 单击绘图工具栏中的
,在命令窗口输入:H,按回车确认,绘制水平结构线。
(2) 单击标准工具栏中的
,捕捉主视图中结构线与圆的切点。
(3) 绘制如图42所示的两条结构线。
图42
(4) 修剪多余线条,结果如图43所示。
图43
(5) 单击菜单【格式】→【线型】命令,打开〖线型管理器〗对话框。
(6) 单击【加载】按钮,打开〖加载或重载线型〗对话框,选择“DASHED2”线型。
(7) 单击【确定】按钮,完成线型的加载。
(8) 选择左视图中刚刚绘制的四条水平短线,然后在〖特性〗工具栏“线型控制”列表中选择新加载的虚线线型。
(9) 修剪多余的辅助线,结果如图44所示。
图44
步骤7 在左视图中绘制内孔
(1) 使用绘制圆工具,在左视图中以大圆圆心为中心,绘制两个半径分别为:20、10的两个同心圆,结果如图45所示。
图45
5 图案填充与尺寸标注
图形轮廓线绘制完毕后,根据设计需要可进行相应的图案填充,然后按设计要求标注图形的尺寸。
步骤1 填充剖面线
(1) 将当前图层切换到“剖面线”层,单击绘图工具栏中的
,打开〖边界图案填充〗对话框。
(2) 选择“ANSI31”图案,然后单击拾取点按钮,分别点取图45中箭头指示的两点。
(3) 按回车键,完成剖面线的绘制,如图46所示。
图46
步骤2 标注圆心标记
(1) 将当前图层切换到“尺寸标注”层。
(2) 单击〖标注〗工具栏中的
,然后选择主视图中的圆,建立圆心标记。
(3) 同样方法在左视图中,对各圆标注圆心标记,如图47所示。
图47
步骤3 设置标注样式
(1) 单击菜单【格式】→【标注样式】命令,打开〖标注样式管理器〗对话框。
(2) 单击【修改】按钮,在〖调整〗面板的〖标注特征比例〗栏中设置“全局比例”为“3”,在〖主单位〗面板中,设定“精度”为“0”。
步骤4 标注主视图
(1) 在〖特性〗面板层控制列表中,选中“剖面线”层,单击该层的“灯泡”按钮,关闭该层。
(2) 单击标注工具栏中的
。
(3) 从左到右依次拾取图47中箭头指示的4条边线。
(4) 按回车键,在命令窗口输入:B,按回车确认,进行基线型标注。
(5) 向下移动光标并指定一点放置尺寸,结果如图48所示。
图48
(6) 单击标注工具栏中的
,拾取主视图中的圆孔边线,标注该圆的直径。
(7) 使用线性标注工具,标注主视图中其它尺寸,结果如图49所示。
图49
步骤5 标注左视图
(1) 使用标注直径工具,标注左视图中各圆的直径尺寸。

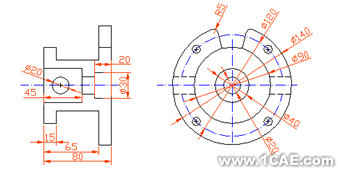

(2) 使用标注半径工具,标注左视图中的圆角,结果如图50所示。
图50
(3) 单击标注工具栏中的
。
(4) 在安装孔的边线上指定一点,作为第一个引线点,然后再指定另一个点。
(5) 接受系统默认的文字宽度。

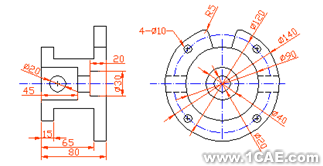

(6) 系统提示“输入注释文字的第一行<多行文字(M)>:”,按回车键,打开〖多行文字编辑器〗对话框,输入“4—%%C10”,单击【确定】按钮,结果如图51所示。
图51
6 插入标准图框并书写技术要求
图形绘制完毕就要把它们放入标注图框中,然后写上技术要求,即可全部完成一张工程图的绘制。
步骤1 插入图框
(1) 单击绘图工具栏中的
,打开〖插入〗对话框。
(2) 单击
,打开〖选择图形文件〗对话框,选择前面建立的“A3图纸”图形文件,然后单击【打开】按钮。

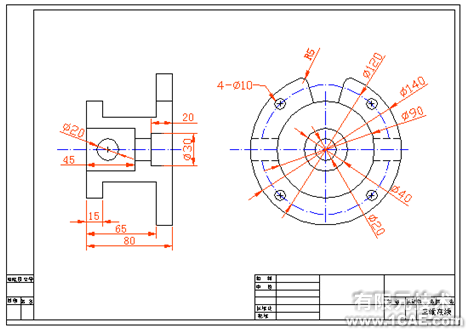

(3) 单击〖插入〗对话框中的【确定】按钮,移动光标将图框放入适当位置,如图52所示。
图52
步骤2 书写技术要求
(1) 单击
,然后在图形适当区域拉出一矩形框以放置文字。
(2) 在打开的〖多行文字编辑器〗对话框中,输入技术要求的文字内容。
(3) 单击【确定】按钮,完成文字的输入。

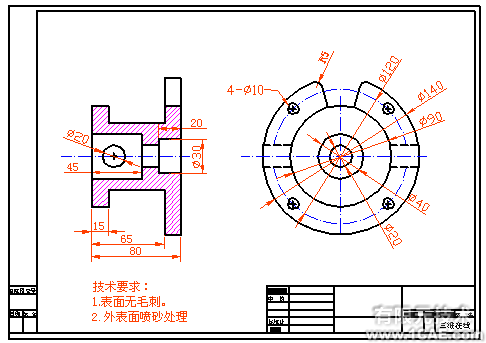

(4) 使隐藏的“剖面线”层显示,在状态栏中单击【线宽】按钮,显示实际的线宽,结果如图53所示。
图53
