[摘要]使用Inventor一段时间,只体验到其部分的功能,但感觉Inventor是很不错的一款设计软件,加上非常强大的工程图功能,相信它会得到越来越广泛的应用。

欧达可电子(深圳)有限公司生产和销售各种工业用高/中/低电压电源开关,各种类型电子回路拨码开关,感应开关,记忆卡,PCMCIA卡连接器,CPU插座等。OTAX品牌的电源开关有5000多种品型,并以其独特先进的专利技术,在业界中保持领先地位。公司以优质的产品获得了众多客户的广泛信任。

设计的挑战

随着数码产品的广泛应用,各种存储卡也迅速在各种数码产品中出现。由于不同产品的要求各异,TF卡、SD卡、MicroSD卡等已经是大家所熟悉的产品。多媒体娱乐手机的迅速走红,给存储卡产业带来一场新的革命,体积更小、容量更大,兼容性更好的微型存储卡得到广泛应用。为方便在不同存储介质中交流数据,多功能读卡器应运而生。这种产品需要在很小的体积内,集成读取多种规格存储卡的功能,高精度、高质量是设计过程中的重要挑战。

Inventor在读卡器设计中的应用autocad技术图片1

Inventor在设计中的主要应用

三维软件在现代产品开发中已经得到广泛应用,在这些软件中,Inventor算是异军突起的后来者。很偶然的机会接触到Inventor,试着用一段时间后就对这个软件越来越有感觉,后来就不再用别的软件了。下面简单谈谈我的一些体会。

1) 独特的操控性能

设计人员使用一种软件,除了使用习惯外,关键的是要使用起来方便,能够快速、方便的完成工作,提高效率。在使用过几种不同三维软件之后,我觉得Inventor除了容易学习,其独特的操控性能和人性化的界面更能吸引设计人员。各种方便的快捷键和自定义方式、接近于设计思路和方式的流程和对话框,设计的时候能够更加轻松,不用频繁的转换界面和切换菜单,特别是快捷键的应用,使设计更加流畅。

在设计的过程中,更改设计是常有的事。往往比较头痛的是当我们更改一个零件特征的参数后,后面的特征或者在打开装配时,会弹出一对烦人的错误对话框,而且必须要更正错误后才能继续后面的工作。在Inventor中,虽然也会出现一长串的错误提示,不过比较好的是,可以忽略这些错误继续工作,在任何时候都可回过头来重新修正错误,比较自由。

2) 干涉检查

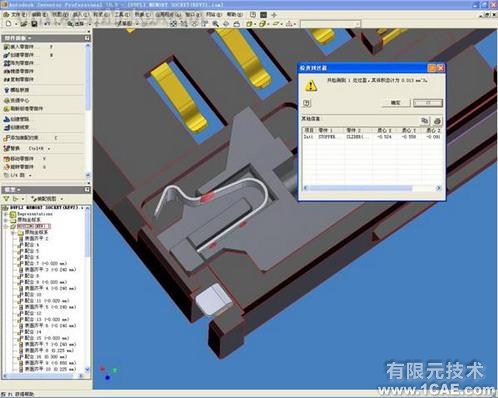

由于读卡器等电子产品通常都是小型化产品,要实现集成多种功能,就意味着要在狭小的空间内集成更为复杂的机构。有时一些细微的尺寸在设计中没有正确的设计,就会导致最终的产品因为产生干涉而无法装配,甚至需要重新设计相关结构,这就会给产品上市周期带来严重影响。为保证产品的高精度要求和可装配性,在设计的时候,使用Inventor的干涉检查功能,就能够避免设计时产生的干涉现象,减少设计错误。

Inventor在读卡器设计中的应用autocad技术图片2

设计成果展示

不过是自行开发的新产品,还是根据客户要求设计的产品,都要将设计成果展示给客户或设计方案决策人员。三维设计的应用,可以使设计更直观。而Inventor中有一个渲染的功能叫Inventor Studio,可以直接在Inventor对设计的产品进行渲染,得到非常真实的实际效果图,包括材料和配色都能够非常逼真的渲染显示,方便评估。
