Inventor2009新功能

2013-05-19  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

 Autodesk® Inventor™ 2009 — 消除生产力障碍

Autodesk Inventor 2009中改进的常用核心设计工具将显着提高用户的工作效率。我们在设计该产品时听取了多方建议,其中某些改进可能就源自您提出的意见。Inventor 2009比之前版本更易于使用、功能更加强大,它可以帮助您制作更为精确的数字样机,让您在实际构造前准确了解设计项目的效果。

我们希望您能够借此分析新功能,着重了解那些对您的操作影响最大的功能。

    Inventor团队

Autodesk Inventor 2009版本具备超过200个经过改进的独立项目,着重解决了三个方面的问题:处理规模更大的设计、推动更多创新,以及处理他方数据。在每个方面,我们都概述了主要改进,以便您专注于那些对您的操作影响最大的功能。

    处理规模更大的设计

在为工厂设备、特种车辆或现代化运输系统等大型设计制作数字样机时,您需要具备构建和管理大型装配的能力,这些装配中可能含有数十个、甚至几十万个零部件。Inventor 2009新增了对于原始64位运算的支持,能够克服Windows XP 32位平台带来的内存障碍。在装配建模环境中,Inventor 2009能够和改进的大型装配管理工具共同为您提供卓越的大型装配处理能力,因此您可以在不延缓进度的情况下轻松处理大型数字样机。

    •原始64位计算克服了3GB局限,支持内存更大的PC

    •组件替代功能降低了复杂子装配的内存占用

    •性能优化 —  包括启动、关闭和许多建模操作

    推动更多创新

    对于草图绘制、设计加速器、零部件设计和钣金的改进简化了设计工作流,同时增强的仿真工具还支持您无需构建物理样机,即可研究更多设计方案并对设计的性能和效率进行评估。

    •与设计工作流集成,易于使用的仿真工具

    •先进的钣金功能将制造元素融入了三维模型中

    •符合管件卫生标准的智能管线

    处理他方数据

在如今集成式供应链中,设计师需要处理大量来自客户和供应商的三维数据。Inventor 2009支持用户直接读取原始格式或本地格式的数据,无需其耗时费力地使用“中立”格式。

    •面向proeNGINEER®、Granite、UG-NX™、Parasolid®和SolidWorks®的本地格式转换器

    •改进的STEP、IGES和SAT导入功能

    •改进的DWF发布

    钣金设计

Inventor 2009产品线的设计宗旨是,通过准确提供数字样机,真实表达可用于投产的零件,描述拐角释压几何图元、钣金紧固件和折弯条件等细节特征(利用线型方程和经验折弯表计算得出),简化各种应用广泛的钣金构造。现在,全面集成于Inventor样式系统中的改进钣金样式已经引入了折弯表。上述改进支持用户更轻松地定义和管理钣金样式,以反映特定制造工厂所采用的实际材料、量规和生产变量。在Inventor 2008推出的工程图自动化功能的基础上,Inventor 2009推出了冲压注释功能(可以准确记录制造工程图的冲压数据),以及支持平面图展开文档的新选项。

    拐角释压和拐角接缝替代(Override)

通过极少的操作步骤和较小的特征树能快速创建复杂的凸缘零件。“凸缘和轮廓线凸缘”工具能够提供直接处理功能,因此您可以对多边凸缘和轮廓凸缘中的个别拐角接缝和拐角释压进行替代操作。拐角释压选项支持形状和尺寸替代,而拐角接缝选项则支持重叠类型、间隙值和重叠比例1。由于具备数量更少的特征以及在创建和编辑模式下均能自动出现的新的直接处理符号(图标),Inventor 2009钣金零件更易于创建、理解和修改。

    ¹重叠比例仅适用于凸缘。

大半径折弯

利用大半经折弯功能创建精确的几何图形。利用凸缘、轮廓线凸缘和拐角接缝等特征可以生成斜接头,这些斜接头在沿大半经折弯接缝的长度方向有一致的间隙。这需借助新的拐角释压形状(称为弧焊)来实现。

    轮廓线凸缘工具中的中间平面偏移(Mid-Plane Offset)项

    能够缩短创建复杂轮廓线凸缘所需的时间。“轮廓线凸缘”中的新偏移选项将轮廓剖面作为中间平面。如果选择了该选项,材料将被创建在该剖面的两个面上。

    钣金样式

创建和共享针对不同材料和钣金规则的钣金样式。从折弯表定义文件中导入折弯数据并利用Inventor中的样式编辑器对其进行管理。在Inventor 2009中,钣金样式全部集中在“Inventor样式”(Inventor Style)框架内。钣金样式信息分类为“钣金规则”和“钣金展开规则”。

    •新的“钣金规则”对折弯和拐角释压选项进行了定义,这些选项决定着钣金零件的设计和运转状态。

    •新“钣金展开规则”保留了您常用的展开方法,并且支持您将这些方法另存到Inventor样式库中。您可以基于线型展开方法和折弯表展开方法来制定钣金展开规则。Inventor 2009的增强功能支持您导入原有折弯表并使其可视化、在本地利用样式和标准编辑器(Style and Standard Editor)对其进行编辑,并可将其发布为.xml文件(供在Inventor样式库中使用)或.txt文件(供在旧版Inventor中使用)。

    增强的拐角接缝控制

精确控制拐角接缝间隙,确保输入的间隙值通过制造检查流程。新的最大间隙条件(最大间隙距离)能够确保缝隙间隙均匀一致,从而提高缝焊质量。使用新的重叠选项可以控制主凸缘和副凸缘(submissive flange)之间的重叠比例。

与改进的“凸缘与拐角凸缘”工具一样,“拐角接缝”工具支持大半经折弯盘箱(plate case)、弧焊拐角释压和重叠调整。


    钣金紧固件

在钣金设计中插入PEM®品牌的紧固件,包括自锁螺母、压铆螺母、螺柱和双头螺栓。资源中心包含新的钣金资源目录,包括大量常用的PEM品牌钣金紧固件。通过增强的螺栓连接和自动放置工具,这些新资源可应用在钣金装配中。


针对钣金零件的“iPart编辑”功能

为关联的钣金零件创建零件族。除了标准iParts中的变体外,“钣金iPart”(Sheet Metal iPart)还能够参考钣金规则和钣金展开规则。通过将上述参考信息引入iPart零件中,您可以轻松创建表现零件几何图形的零件族,从而为不同供应商的制造流程提供支持。

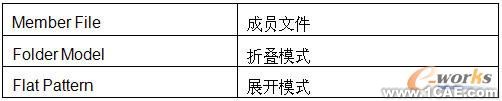

如今,钣金iPart不但含有折叠模式还含有展开模式,因此您可以创建具有不同展开模式特征的iPart成员。比如,您可以指定各种方向的展开模式,或者清理iPart族中每个成员的特征。

    为展开模式方向命名

将不同的展开模式方向与不同的iPart族成员相关联。

创建多个展开模式方向,其中每个模式都有自己的原点、方向和翻转方向,然后以不同名称保存各个模式。之后,为每一个iPart族成员指定相应的展开模式方向。

    展开模式工程图

快速为各个iPart成员创建展开模式视图,无需考虑钣金iPart的保存状态。在将展开模式视图置入Inventor工程图时,您可以选择具体的钣金iPart成员或者活跃成员。系统将会根据iPart表中定义的指定方向绘制展开模式。

    质量提升

非相邻边的自动斜接

使用“凸缘和轮廓线凸缘”(Flange and Contour Flange )工具创建斜接的多边平面凸缘——包括凸缘被接缝或已有折弯分开时的情况。

    折弯角度定义

能够改变折弯角度在工程图管理器和采用API的制造应用中的报告方式。“展开模式”定义对话框中出现新的选项,支持您在折弯角度和余角之中任选其一。

    装配简单分割

    模型与折弯平面垂直,没有独立槽口。

工程图管理器

工程图管理器(增强功能)能够提高设计人员的工作效率,简化和优化创建工程图的流程,满足制造团队对工程图的要求。

    剪裁视图

当您需要展示对称零件的一个侧面时或者仅需要展示一个较大零件或装配中的一个小零件时,便可以快速在工程图中剪裁视图。新的“剪裁视图”工具支持矩形、圆形和多边形剪裁窗口,用户不必使用打断(breakout)工具。如需使用多边形剪裁窗口,只需创建一个草图并绘制所需的多边形即可。剪裁草图工具支持草图约束,因此您可以定义视图中剪裁窗口的位置与几何图形之间的关系。

    自动中心线

在浏览器中选择一个或多个视图——或者使用布局过滤器和窗口进行选择,并使用“自动中心线”(Automated Centerline)工具在多个视图中自动创建中心线。“自动中心线”工具能够为孔、圆角、圆柱和旋转特征的任意组合以及钣金折弯和冲压工具创建中心线。

    冲压注释

如果不需要完整的冲压表格,可以将冲压注释添加到钣金工程图中。冲压注释可以方便快捷地记录冲压形状。并且由于该数据是从三维模型中冲压特征的冲压ID、深度、方向和角度参数提取而来,因此冲压注释将会随着冲压特征的更改而更新。

冲压注释的外观和格式可通过新的“冲压注释”样式加以控制,您也可以添加<QTYNOTE>令牌,以显示样式类似的冲压件的数量。

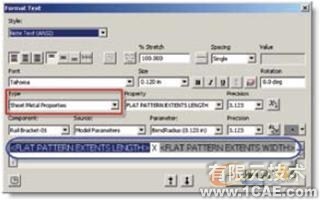

    展开模式扩展属性

该软件增加了新的钣金属性类型,其中包括供在工程图管理器和采用API的制造应用中使用的展开模式的长、宽范围。

    重心

在工程图中显示并使用重心标记。在浏览器上,从视图参考的零部件关联菜单中选择新增的“重心”选项。选择该选项后,系统将自动计算零部件的重心,并将中心标记置于工程图视图中的相应位置。重心(COG)计算不影响位置表达、iPart/iAssembly成员状态以及钣金的展开与折叠状态。

干涉边显示

为包含干涉条件的装配创建精确的工程图视图。视图对话框“显示选项”(Display Option)选项卡中的新“显示干涉”(Display Interference)选项能够启用干涉边计算功能,因此您无需过后再使用草图绘制工具进行绘制。“可视干涉边”和“隐藏干涉边”均以对象缺省样式显示,因此您可以将其放在不同的层上。

    上标和下标

轻松创建包含分数、公差叠加、化学公式以及科学记数法数字的文本。包括通用标注、引线和系统生成的文本(如尺寸和孔注释)等在内的文本对象现在支持叠加式文本。文本叠加功能采用由 / #和Λ字符触发的AutoCAD模式,因此您可以在输入时插入叠加式文本。

    明细栏过滤器

用户可以控制明细栏中的内容,而无需抑制个别行,因此创建明细栏时可以节约大量宝贵的时间。新增的明细栏过滤器(可通过“明细栏样式”和明细栏本身访问)能够对明细栏中的内容进行更全面的控制。Inventor 2009提供以下过滤器:仅序号项目(Ballooned Items Only)、标准件(Standard Content)、多个项目编号范围(如1到10,20到30)、外购项目(Purchased Item)和视图表达(View Representation)。

    重排提示条目

利用新增的“重排提示条目”(Reorder Prompted Entries)命令(位于草图符号浏览器图标的关联菜单中),可以更改提示条目的顺序。需要更改顺序时,不必再删除和重建提示条目。

    视图标注样式

利用新的“视图标注样式”工具,您可以轻松修改剖面线和详图边界等视图标注格式。“视图标注样式”工具利用图形化化菜单简化了选择所需样式的过程,加强了对剖面视图、辅助视图和详图的控制。“视图标注样式”中的其它字段支持用户更改延长线的长度、终止符(或箭头)的样式和大小,以及标签的文本样式。

现在,剖面视图、辅助视图和详图中使用的终止符(或箭头)的用法与尺寸标注箭头相同——将光标放在符号底部的绿点上,看见符号光标时双击鼠标,便可选择其它终止符样式。

    面向详图的引线选项

创建位于详图边界和标签之间的详图引线。该选项(支持非ANSI样式的详图)位于详图标注的关联菜单中。选择该选项后,您可以将标签拖离详图边界,引线即会自动创建。

    增强的默认标准样式功能

增强的视图标签默认选项

    “默认标准样式”中的“视图定制”功能得到了增强,用户可以在视图标签创建完毕后,控制所用的内容和格式。您可以控制每个视图类型的默认参数,因此视图标签会完全根据您的需求来创建。其中包括对于标签可见性和标签格式的控制。您可以将模型属性插入标签中,并控制标签相对于视图的位置。利用新的“视图边界约束(Constrain to View Border)”选项,您可以进行可预测的控制。
 排除字符列表

新增的“排除字符(Character Exclude)”控制功能位于“默认标准”样式的常规选项卡上,用户在创建修改、孔或折弯的关联视图名称和标注(表和标签)时,可以利用该功能调出要排除的字符。

    默认螺纹表示法

    该新增选项支持用户控制螺纹和螺纹孔横断面的表示方式。

    重命名草图浏览器条目(Sketch Browser Entry)

现在,通过双击节点图标并输入新名称,您可以在浏览器中为草图节点添加描述性名称。您可以使用该功能处理视图草图、钣金草图和草图符号实例。

    面向阴影视图的更高出图分辨率

即使没有三维零件或装配模型,您也可以打印包含阴影视图的高分辨率图纸。现在,Inventor工程图文件中包含高分辨率渲染视图位图,能够提高出图保真度。

    折弯表和折弯注释中的K系数显示

报告到工程图管理器或经由API的折弯信息现在均包含K系数信息。“折弯注释”工具现已更新,允许用户在需要时添加上述信息。

    ESKD绘图标准遵从

    •包含尺寸线以下的其它尺寸文本。

    •在特性控制帧(feature control frame)一角终止引线。

    •另增两个GD&T符号 — 轴相交和平行轮廓线。

    •面向圆跳动度和全跳动度的封闭箭头符号。
