UG中用表达式创建标准件库的方法

2013-05-19 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线

本文以UG为平台,阐述了用关系表达式创建常用零件标准件库的方法。
田文明来源:e-works
关键字:表达式标准件螺钉 UG
1前言

UG软件给设计者提供了极其丰富的CAD功能,建立标准库除了运用电子表格和编写Open GRIP程序等方法外,还可以用表达式编辑的方法来创建标准件库,使用这种设计方法工作量小,简单易行,而且修改方便。现以普通外六角头螺栓为例来介绍用UG(NX版)的关系表达式Expression创建标准件库的方法。

    2建模方法

新建一个UG文件,进入Modeling建模模块,任意创建一个外六角螺钉实体。建模时应该注意以下原则:

    1)基准的选择应在具有共性的中心位置和平面上。
    2)用草图来绘制其形状特征,不要用曲线功能,以便实行参数化驱动。
    3)尽可能减少特征数,用关系表达式来表示尺寸。
    4)分清主要尺寸和次要尺寸,用主要尺寸来驱动次要尺寸。

图1为M10外六角螺钉图,其主要尺寸有公称直径、螺钉长度、旋合长度、螺帽高度、螺帽宽度、螺距五个参数。

UG中用表达式创建标准件库的方法autocad design图片1

图1

    3编辑关系表达式

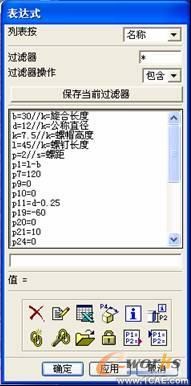

选择工具\表达式\重命名,将五个主要参数用户化命名,必要时注明解释,解释部分用"//"隔开。图2为编辑结果。

UG中用表达式创建标准件库的方法autocad design图片2

图2

    4输出表达式并复制编辑

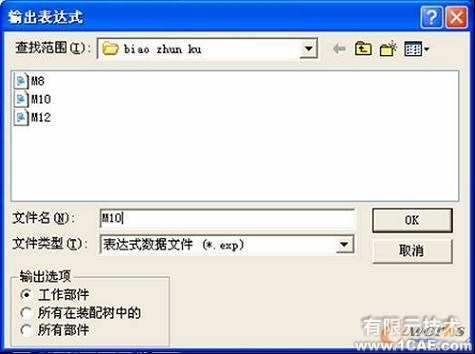

选择工具\表达式\输出,会出现图3所示以(.exp)为扩展名的表达式数据输出的文件对话框,选择所保存的文件夹(注意文件夹的路径一定要是英文),将其按螺钉大小命名,选择OK,并保存和退出UG文件。

UG中用表达式创建标准件库的方法autocad design图片3

图3

    5输入表达式,应用调试

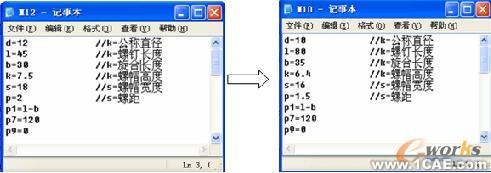

1)打开刚才".exp"的文件夹,以记事本的方式打开该文件,编辑其五个参数的尺寸,可复制多种不同规格的外六角螺钉尺寸的文件,以备调用,如图5所示M12和M10的参数图。

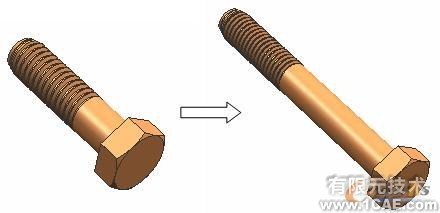

    2)打开UG文件,选择工具\表达式\输入,选择所更改的的M10记事本,观查模型的更新情况,图5为图4所对应的模型。

UG中用表达式创建标准件库的方法autocad design图片4
