【干货分享】Moldflow应用常见问题解答系列之二

2016-11-14  by:CAE仿真在线  来源:互联网















Moldflow应用常见问题解答,我们将整理定期与用户分享。您可以通过长按二维码扫描关注即可。

系列二:

◆ 阀浇口的设置问题

注塑机流速怎么转化为螺杆速度的问题

网收缩模型(CRIMS)和当前版本不匹配问题

授权管理器的更新问题

Moldflow软件无法打开问题

无法更改产品厚度问题



1阀浇口的设置问题


在热流道设计中使用阀浇口可控制型腔的填充方式,零件生产的各个方面,包括型腔的填充方式、零件重量、型腔压力、过保压、熔接线、飞边和流涎,调节通过各浇口的流量。与所有热浇口一样,阀浇口会自动进行修剪。阀浇口将在热流道浇口上添加一个阀杆(见下图)。在阀浇口附近的材料冻结之前,可以激活浇口以关闭浇口。这样可以增大浇口直径并且可以平滑浇口疤痕。由于通过阀杆控制保压周期,因此可以更好地控制保压周期,从而得到更稳定的质量。使用阀浇口可以将热材料直接发送到零件,入口大小很重要,可以确保喷嘴不会流涎,Moldflow中通过柱体建模。

【干货分享】Moldflow应用常见问题解答系列之二moldflow培训的效果图片1


操作步骤如下:

1、确保浇口中的所有单元均为热单元

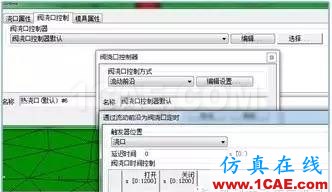

【干货分享】Moldflow应用常见问题解答系列之二moldflow培训的效果图片2

2、确保仅为最后一个单元指定阀浇口控制器

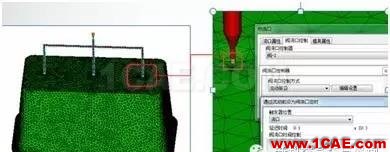

【干货分享】Moldflow应用常见问题解答系列之二moldflow培训的效果图片3

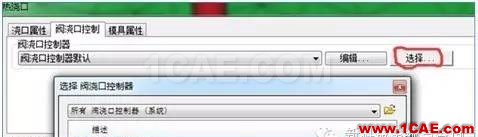

3、为每个浇口选择新控制器,并为每个控制器输入一个新名称

【干货分享】Moldflow应用常见问题解答系列之二moldflow结果图片4

4、设置初始状态,并设置计时器属性

【干货分享】Moldflow应用常见问题解答系列之二moldflow结果图片5

提示:设置阀浇口时,注意一定要选择新建,然后再进行设置,不能选用已有的阀浇口;顺序阀分析时,分析时间不能选自动。



2注塑机流速怎么转化为螺杆速度的问题



在Moldflow软件中,充填控制方式有很多种。比如:自动,时间,流动速率,相对螺杆速度和绝对螺杆速度等。而我们在实际成型现场,使用最多的是注塑机流速和螺杆位置。为了保证Moldflow更贴近于实际成型,建议使用相同的控制方式。下面和大家分享如何实现注塑机流速和螺杆速度的转换。

首先我们可以根据以下公式计算得出螺杆行程,然后把控制面板的数据输入软件中。

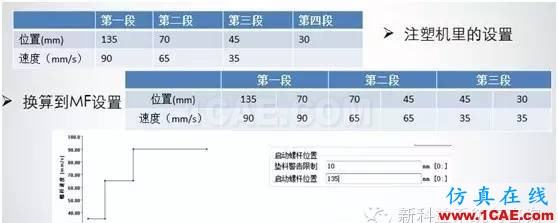

【干货分享】Moldflow应用常见问题解答系列之二moldflow结果图片6

【干货分享】Moldflow应用常见问题解答系列之二moldflow结果图片7



3网收缩模型(CRIMS)和当前版本不匹配问题





Moldflow是模拟塑胶材料在型腔里的流动行为的仿真软件,在模拟的过程中,要选择合适的收缩模型。


Moldflow的收缩模型有三种:

1、未修正的残余应力

当材料没有可用的收缩数据时将选择此选项。在这种情况下,填充+保压分析可在成型周期中基于流动和热史预测零件内部的残余应力值。

2、修正的残余模内应力(CRIMS)

对材料执行收缩测试后默认选择此选项。由于此模型是通过实际测试的收缩值和填充+保压分析预测的相互关联获得的,因此它是最准确的。

注: 您可以查看对于所选材料可用的数据集的 CRIMS 模型系数。分析始终会采用适合于所选材料、分析序列和工艺设置的数据集。

3、残余应变

如果材料中的 CRIMS 模型未能充分说明材料的收缩行为,则可选择此选项。

注: 可以查看对于所选材料可用的数据集的残余应变模型系数。分析始终会采用适合于所选材料、分析序列和工艺设置的数据集。


而CRIMS收缩模型当前只能兼容三个版本,所以分析中经常会遇到以下情况:

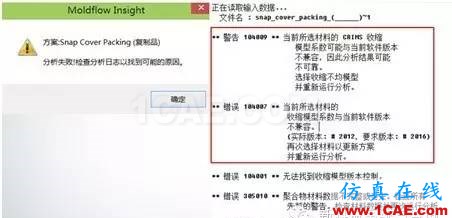

【干货分享】Moldflow应用常见问题解答系列之二moldflow分析案例图片8

如何解决版本不兼容的问题呢?那么需要重新选择合适的收缩模型,更改之后可以正常运行。

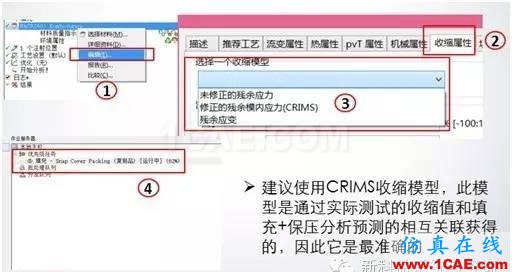

【干货分享】Moldflow应用常见问题解答系列之二moldflow分析案例图片9

提示:为了分析精度,建议选择CRIMS收缩模型。



Moldflow 2016 版本对硬件的要求越来越高,不再支持32位的操作系统。同时,Moldflow 2015版本安装的Lmtools V11.12.1.2也不支持新版本,必须更新到最新的V11.12.1.4才能使用。软件安装好以后,有时License文件不在本机上,这就需要客户端和服务器网络必须保持通畅,才能使用,否则软件也无法打开。软件不能打开有很多原因,有时是网络方面的,有时是软件设置方面的。
在使用软件过程中,还会遇到一些异常情况,比如双层面的壁厚无法更改,这是由于软件补丁没打,如果打上补丁就好了。


4授权管理器的更新问题

License管理器更新到v11.12.1.4,相对于Moldflow2015版的v11.12.1.2没有多少变化。只修复了少量的bug。
需要在控制面板中手动卸载«Autodesk network License manager»,安装更新和覆盖现有版本,从 « tools and utilities »中安装64位版本,也可以从下面的路径可找到32 or 64位版本的安装程序
C:\Autodesk\Moldflow_Synergy_2016_Multilingual_64bit\x86(X64)\Support\nlm
查看Lmtools版本的方法:打开Lmtools→Help→About,如图所示

【干货分享】Moldflow应用常见问题解答系列之二moldflow分析案例图片10

5MOLDFLOW软件无法打开问题




软件安装完成之后,无法打开,提示错误,如图所示。

【干货分享】Moldflow应用常见问题解答系列之二moldflow培训课程图片11

这是无法抓取License文件,分两种情况:第一种License文件安装在本机上,第二种安装在服务器上。不同的情况考虑问题也不一样。

如果License是在本机上的,先查看一下License文件的信息和电脑机器信息是否一致。License信息打开许可文件,最上面一栏就是机器信息,如SERVER WINDOWS-GF1NA0G 18037365B0AC,WINDOWS-GF1NA0G即主机名,18037365B0AC是MAC地址,如图1所示。查看电脑的信息方式:开始里运行cmd.exe→输入ipconfig/all按回车,如图2所示.

【干货分享】Moldflow应用常见问题解答系列之二moldflow培训课程图片12


License的信息和电脑的信息一定要对上,不相符则不能正常使用,需要联系相应的合作伙伴,用正确的电脑信息去重新申请License文件,因为Autodesk公司授权的License文件是与唯一的电脑绑定的。

还有一种情况,License文件没有问题,那去看看License服务是否启动起来。打开Lmtools,重新启动服务。在启动菜单下,选择Moldflow服务名称→选中force server→点击stop server→点击start server→reread License,如图所示。提示服务启动起来,那就没问题了。

【干货分享】Moldflow应用常见问题解答系列之二moldflow培训课程图片13


第二种情况,License文件在服务器上。
如果License文件不在本机上,而是在服务器上,那先检查服务器和客服端线路是否通畅,同时注意三点。
1. 客服端抓取License的路径一定要正确指向服务器。
位置在Moldflow的安装目录下面,如D:\Program Files\Autodesk\Moldflow Synergy 2016,打开licpath.lic文件,文件的名称必须是服务器的ip地址或者主机名,如图所示。192.168.1.50就是服务器的IP地址,需要注意,服务器的ip地址要固定下来,不能浮动,否则软件及其不稳定。

【干货分享】Moldflow应用常见问题解答系列之二moldflow仿真分析图片14


2. 服务器和客户端的防火墙务必关闭。
位置于控制面板→Windos防火墙→打开或关闭防火墙,如图所示。

【干货分享】Moldflow应用常见问题解答系列之二moldflow仿真分析图片15


3.服务器和客户端数据要能相互ping通。
方法是开始里运行cmd.exe→输入ping+服务器ip地址,按回车,如图所示。如果没有数据丢失,那说明线路是相通的,否则需要检查网络的问题。

【干货分享】Moldflow应用常见问题解答系列之二moldflow仿真分析图片16

6无法更改产品厚度问题



MF2016在处理网格时,双面网格更改肉厚后,再进行肉厚诊断,显示没有更改,将肉厚更改为5mm,诊断显示依然是1.7mm,如图所示。

【干货分享】Moldflow应用常见问题解答系列之二moldflow仿真分析图片17


打开软件—右上角—点击区域“1”—再点击区域“2”—查看区域“3”,如图所示。如果显示为autodeskMoldflow insight 2016 FCS,就说明没有打补丁,显示server pack 1 、2 or 3,表示打过补丁。还是FCS版本的需及时下载补丁文件。

【干货分享】Moldflow应用常见问题解答系列之二moldflow分析图片18


补丁下载地址:链接:http://pan.baidu.com/s/1o6OMV7G,密码:q4ar
下载之后双击安装即可,如图所示,之后请用上面的方法再次确认是否安装成功。

【干货分享】Moldflow应用常见问题解答系列之二moldflow分析图片19

打完补丁之后,就能成功修改产品的壁厚,如图所示。


【干货分享】Moldflow应用常见问题解答系列之二moldflow分析图片20
