[✔] Moldflow PlasticsXpert 注塑工艺控制系统

2016-11-14  by:CAE仿真在线  来源:互联网


Moldflow Plastics Xpert(MPX)是一种高级注塑控制解决方案,用于自动设置、优化和监控注塑机的成形工艺窗口。MPX与其他控制系统不同的是,它能应用MPAMPI软件来初始化工艺参数。MPX能直接控制注塑机并能做出相应的工艺参数调整。


现在试模工程师可以用一种系统化的方法来设置工艺参数,利用自动的DOE(设计经验)来确定一个充分的成形工艺窗口。当批量生产时,工艺参数失控系统会自动调整工艺参数。


工艺设置

允许用户以系统化的方法在注塑速度控制阶段和压力控制阶段来调整工艺参数,去除产品的质量缺隙。这一阶段的目的是得到一系列参数从而达到生产一个好的产品。

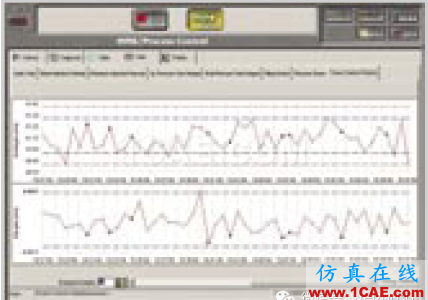

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow培训的效果图片1

压力阶段工艺设置

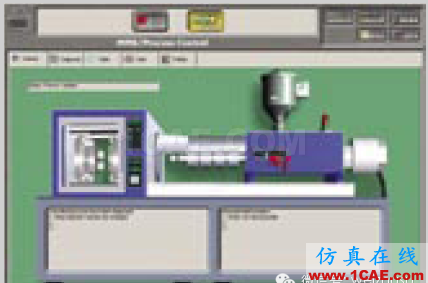

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow培训的效果图片2

压力阶段质量缺隙

工艺优化

允许用户非常方便地运行自动化设计经验(DOE)以确定一个充分的成形窗口,这个成形窗口能补偿一般的工艺参数的变化,以保证合格的产品能被批量生产出来。

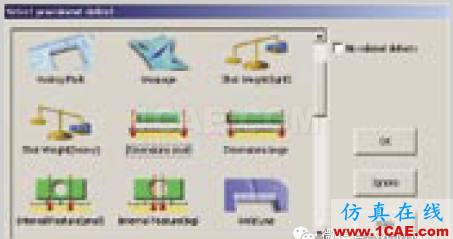

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow培训的效果图片3

工艺控制


用于维护工艺优化阶段的参数,从而减少不良品、提高产品质量、提高注塑机的生产效率。当注塑参数失控的话,系统会自动调整工艺参数并能产生一个报警信号或是控制机械手取出不良品。

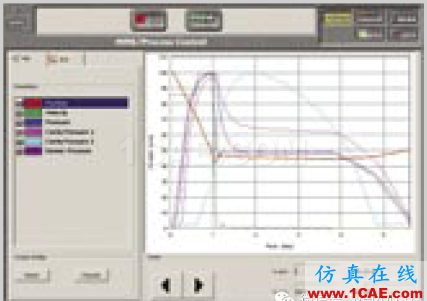

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow培训的效果图片4

工艺控制

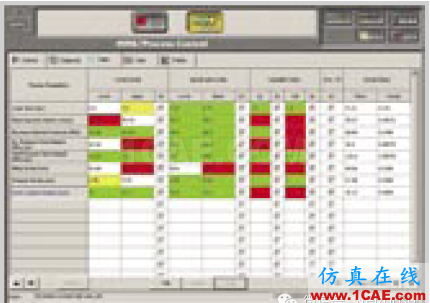

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow结果图片5

SPC工艺控制

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow结果图片6

工艺控制顾问

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow结果图片7

工艺控制跟踪

使用方便

不像其它产品,MPX非常简单易用,用户也无需特别的经验,所以MPX系统可以很快在用户企业中培训和实施。系统还提供一个虚拟的注塑机,于是用户可以在不连接实际的注塑机的基础上去熟悉系统的功能。


智能化的设置

利用MPX用户可以减少生产工艺参数的设定时间,这一过程可以通过分析和模拟数据来建立,而不是发现问题后再改工艺参数。MPX可以从MPA MPI的分析结果来产生注塑机的流动和保压曲线。

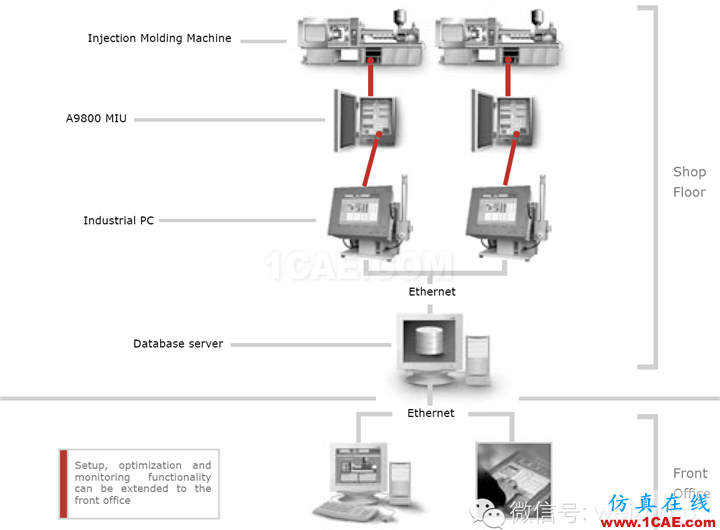

系统配置

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow结果图片8


[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow分析案例图片9

[✔] Moldflow PlasticsXpert 注塑工艺控制系统moldflow分析案例图片10
