完美你的模流解决方案— 做Moldflow和Moldex3D的双枪王！

2016-11-23 by:CAE仿真在线来源:互联网

模流技术发展一日千里,从三分天下,到当今二分天下,Moldflow和Moldex3D各领风骚分占半壁江山,都获得了全球客户的认可和青睐!Moldex3D是新一代模流技术的领导者,但在我国大陆地区起步还较晚,大部分大陆模流用户很早就开始使用Moldflow,从而未曾充分体验到Moldex3D的卓越性能!这和大家的习惯性思维有关,这种保守想法就是只要是用很久的东西在潜意识里认为就是好东西,从而拒绝作出改变。这种惯性思维的坏处就是一旦用上一种工具就不愿意更换,那怕有更好更优秀的工具出现,这种保守的思想观念是严重阻碍能力提升和创新精神的绊脚石,所以要彻底将其打碎。所以在创新方面,突破自我才是突破的开始。在这方面我国CAD的应用就颇有参考价值。在我国,一般的设计者基本都同时掌握几种主流的CAD软件,比如CATIA、UG NX和Creo等,不同的CAD软件各有所长,在不同领域具有不同优势。只有全面集成不同CAD的优势于一身,才能做一个CAD的真正王者!世界上没有绝对的完美,也没有绝对完美的工具,模流软件作为一种工具也不例外。所以我们倡导,如果你是Moldflow多年的用户,请突破自我,紧跟时代步伐,建议你从现在开始完美你的模流解决方案,勇于创新学习Moldex3D,做一名真正的Moldflow和Moldex3D双枪王!

做Moldflow和Moldex3D的双枪王除为了取长补短外,其根本原因就是模流技术的理论的局限性和应用的复杂性,由此引发出最大的一个问题就是模流分析结果的有效性判定问题。可以说模流技术的理论都是建立在假设基础上的,忽略和简化了实际问题,不同的模流软件在理论模型上存在不同理念,在不同情况下模拟实际的效果有好有坏。模流软件作为工艺性分析软件,实际应用受影响的因素众多,有材料、产品、模具、机台和假设参数等的影响,只要某一方面出现偏差,即会影响全局分析结果,而不同模流软件考虑工艺因素着重点不一样。Moldflow和Moldex3D都是成熟产品,各有优缺点,只要我们在实际应用中充分把握各自的优点,规避各自的缺点,用其所长,有时甚至把Moldflow和Moldex3D用来互相验证,那么我们在实际模流应用中就会无往而不胜!

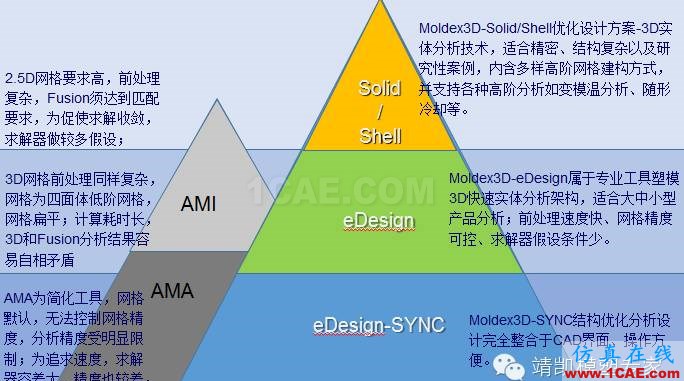

完美你的模流解决方案— 做Moldflow和Moldex3D的双枪王！moldflow仿真分析图片1

目前,世界上特别是欧美、日韩、台湾等先进制造业国家都实现了Moldflow和Moldex3D双枪王模式,比如北美通用、福特、日产、韩国三星、苹果、富士康、圣万提热流道、Moldmasters热流道、HUSKY热流道等。时不我待,希望大家保持开放胸怀,保持创新精神,积极学习,掌握更先进的Moldex3D技术,不仅不会影响你对Moldflow的使用,还必然会促进你的模流整体技术的提升!有一个好消息就是,Moldex3D推出一个完善你的模流技术解决方案的计划,就是如果你有Moldflow等模流软件,即可申请以升级的方式获得Moldex3D软件和系统的培训。如有意向可联系:Rona.zhang@gincare.com.cn 15221055643

附:Moldflow和Moldex3D功能对比表(供参考,如有出入以各自官方文件为准)

项目		Moldex3D	Moldflow	综合评比
基本介绍	品牌影响力	源于1983年清华大学 CAE 研究室1983 年成立,1995年成立科盛科技,推出Moldex3D。	1978 年澳洲Moldflow 创立,2000 年Moldflow 与C-Mold 合并,2008 被并入Autodesk。	Moldflow在传统行业影响力较大,Moldex3d在新兴行业影响力较大
	主要应用范围	汽车零部件,3C产品,连接器等所有注塑行业;还包括IC封装、导光板、光学部件、Mucell 、PIM等特殊工艺应用。	汽车零部件,3C产品,连接器等所有注塑行业	Moldex3D是实体3D分析,应用范围更广
	产学合作关系	台湾清大等科研院校,国际先进科研单位,如OAK RIDGE、料商BASF等	国际先进科研单位,杜邦,Ticona, Poly, Sumitomo, Dow等材料商	Moldex3D已被加入美国汽车节能专案
网格技术	网格类型	Mid-Plane、3D	Mid-Plane、Fusion、3D	Moldex3D实体网格前处理方便。Moldflow的Fusion为专利
	网格运算模式	有限元素分析法/有限体积分析法	有限元素分析法	有限元素法对网格单元的纵横比、匹配等品质要求高。
	网格数限制	无上限	无上限,但Fusion超过10万,3D超过500万的网格模型求解速度慢5倍以上	Moldex3D支持多核心、多CPU或多PC的并行计算,对超过1000万网格使用云机效率更高。
	网格生成方式	1. 全自动生成真实eDesign3D/Solid网格; 2. 半自动生成Mid-plane、混合3D网格。	1. 半自动产生网格; 2. 需要手动进行网格纵横比等修复。	Moldex3D为六面体3D,解析度更高,且支持混合网格;其流道也为实体3D,在剪切层自动加密,可以准确分析剪切热的不平衡效应。
前处理 &求解速度	CAD图档汇入	可直接汇入Catia,NX,Creo等原始图档	直接汇入Catia,NX,Creo,solidwords等原始图档	Moldex3D开发了Sync模块,可以直接在CAD软件中完成所有模型前处理并执行分析。
	网格处理时间	1. 10分钟可完成全自动3D网格设定,不用修; 2. 较复杂产品可使用混合网格,提升准确度;	1. Fusion的网格质量要求高,需要花大量时间修网格; 2. Mid-plane网格处理时间较长;	Moldex3D和Moldflow都可以使用CADdoctor做模型简化。
	多核心平行运算	全模块支持多核心、多CPU和多PC的平行运算	仅支持单机多CPU的平行运算	Moldflow只有3个求解器,最多支持3个任务单机同时运算,Moldex3D可以实现多任务多台机同时运算,提升计算效率。
	流动分析时间	视网格数、电脑配置而定	视网格数、电脑配置而定	使用Moldex3D云机柜速度可以倍增。
	冷却分析时间	Moldex3D的水路为实体网格,冷却计算速度为Moldflow的2倍以上。	视网格数、电脑配置而定	Moldex3D冷却分析更快。
	变形分析时间	视网格数、电脑配置而定	视网格数、电脑配置而定	使用Moldex3D云机柜速度可以倍增。
特殊成型工艺模块		气辅/水辅工艺分析	气辅工艺分析,无水辅分析	Moldflow不支持水辅工艺分析。
		Mucell 3D实体分析	Mucell Mid-plane和3D分析	Moldex3D是Trexel指定的专业MuCell分析软件;Moldflow的MuCell的3D分析2015年刚推出
		RHCM	RHCM	Moldex3d分析速度快
		PIM 金属粉末成型	无该模块	/
		IC 封装	IC 封装	Moldex3D在热固性及IC封装领域占主导地位。
功能模块		玻纤断裂、堵塞等分析	玻纤断裂分析	Moldex3D iARD-RPR专利技术,对fiber配向的预测更准确。
		热流道模组,Moldex3D可建立热流道全模型,准确分析热分布,依次对热流道结构做优化。	无该模块	Moldex3D在热流道领域应用占主导地位。
		Conformal cooling,Moldex3D内核含自主开发的CFD模组	Conformal cooling,Moldflow采用第三方CFD LIC	Moldex3D包含专用随形冷却水路设计和优化工具
		螺杆分析模组,可以预测螺杆剪切对玻纤断裂的影响。	无该模块	/
		结晶分析	结晶分析	/
		Viscoelasticity/Optics	Optics	Moldex3D的Viscoelasticity 强化了对变形计算的准确度,并支持后面的应力、回火等分析。
		Expert、DOE实验设计分析	DOE优化实验设计	/
接口&界面&求解任务数		FEA Interface,Moldex3D接口对所有结构软件,可以独立导出网格、温度、玻纤、应力等。	FEA Interface,Moldflow另开发了MSA软件包,对软件版本、导出数据有限制。	Moldex3D在联合仿真应用领域更全面专业。
接口&界面&求解任务数		3个界面(edesign\Moldex\Mesh),默认4个任务求解	1个界面,最多3个任务求解	Moldex3D可以根据客户需求增加运算数量,费用较低;Moldflow如需增加求解器需要购买整套软件,费用很高。
材料&机台	材料库	目前7000多笔(已删除停产牌号),定期更新	目前8700多笔,定期更新	都可以客户提供材料测试,Moldex3D提供的测试服务更快,费用更低。
	材料物性准确度	台湾材料实验室,速度快	美国和澳大利亚材料实验室,材料测试反馈慢,价格高	均采用ASTM标准测试
	射出机台参数	有,包括大部分国内外机台	有,包括大部分国内外机台	Moldex3D跟注塑机厂商合作,已经开发出注塑机台参数界面,可直接使用实际注塑工艺
价格	整体价格	相对较低	若含速博维护合约价格会较高	Moldex3D价格较低,性价比高。
价格	软件升级	软件服务期内可免费升级	速博合约内可免费升级到最新版本	Moldflow升级价格贵,Moldex3D价格较低。
分析准确度	流动	流动:90%~95%,真实3D流动准确率高	流动分析依赖于网格类型和网格质量:80%~95%	Molde3D实体3D网格,以及BLM网格技术,可以准确模拟熔体的剪切热效应,从而可以准确的分析温度、压力分布,以及多模穴的流动不平衡。
	冷却	冷却:75%~85%	冷却:75%~85%
	翘曲	翘曲:70%~80%	翘曲:70%~80%
	外观分析	粒子追踪技术能准确反映出产品外观问题	/
售后服务平台	售后服务模式	科盛科技服务(20人)和渠道服务(慧基7人)共同协作	渠道服务为主	Moldex3D原厂技术支持团队强大,包括全球模流领袖张荣语教授和40多年经验的享有盛誉的大师级人物张英博士。
	售后培训	1. 免费售后培训; 2. Bi-weekly在培训中心提供软件新功能体验和训练、塑料成型相关课程、Pualson课程。	免费售后培训	Moldex3D苏州、东莞有培训中心,每月举办免费培训,可以提供软件免费试用,并有专业人士指导。
	技术咨询	1. 客服工程师60人,技术团队人员20人; 2. 当天~1天(可直接与台湾研发团队研讨)	1. 原厂在大陆技术人员1名,台湾1名; 2. 高阶问题必须咨询美国,响应时间慢。	Moldex3D用户可直接接触原厂开发人员,问题反馈响应时间更快。
	软件功能客制化	台湾自主研发、全球营销,可提供客制化服务,研发团队80人。	美国软件、大中华区代理商	Moldex3D可免费提供客户客制化服务支持
	技术交流平台	整合全球先进技术,技术研讨会,科研院校技术交流,月度全面应用培训、技术论坛	Modflow大师赛,研讨会,技术周刊	Moldex3D每年在全国有超过30场次的主题巡讲研讨会、年会等。
