放空洗涤塔锥壳开孔分析

2013-06-15 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线

在PTA石化材料装置中,有一些变径设备,通常用锥体连接,本设备在锥体上有一个大的开孔,亦采用有限元分析方法进行分析。

放空洗涤塔为变径设备,在锥体上有一个接管,在锥壳上的开孔用不亦用常规的方法计算,从而使用ANSYS有限元分析软件来进行开孔分析。

我们将与锥体相连的两段筒体以及锥体的结构建立了有限元模型,约束一端,加上内压进行应力分析,然后选取两条路径进行线性化。

放空洗涤塔锥壳开孔分析+项目图片图片1
锥体网格划分图

放空洗涤塔锥壳开孔分析+项目图片图片2

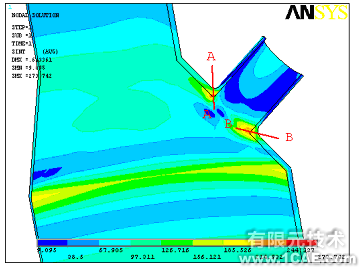

锥体应力强度云图
放空洗涤塔锥壳开孔分析+应用技术图片图片3
锥体应力线性化路径示意图

通过线性化分析,可以得出开孔处的应力强度最大值没有超出材料的许用应力。

对于一些不能用常规方法设计以及计算的设备和零部件,用ANSYS软件进行有限元分析是比较好的方法。

有限元分析是我们在设计和研发中必备的工具。对于新设计的化工设备,在设备制造前,我们都要用有限元分析技术对其进行模拟分析,对于不合理的地方进行改进。

在众多的有限元分析软件中,ANSYS的分析功能是最完善和强大的,分析所得结果也是最可信的。
