AutoCAD 2008 编辑和渲染三维对象

2013-05-11  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

内容摘要:在AutoCAD中,可以使用三维编辑命令,在三维空间中移动、复制、镜像、对齐以及阵列三维对象,剖切实体以获取实体的截面,编辑它们的面、边或体。在绘图过程中,为了使实体对象看起来更加清晰,可以消除图形中的隐藏线,但要创建更加逼真的模型图像,就需要对三维实体对象进行渲染处理,增加色泽感。

第11章 编辑和渲染三维对象

在AutoCAD中,可以使用三维编辑命令,在三维空间中移动、复制、镜像、对齐以及阵列三维对象,剖切实体以获取实体的截面,编辑它们的面、边或体。在绘图过程中,为了使实体对象看起来更加清晰,可以消除图形中的隐藏线,但要创建更加逼真的模型图像,就需要对三维实体对象进行渲染处理,增加色泽感。

教学重点与难点

三维实体的布尔运算

编辑三维对象的方法

标注三维对象的尺寸

渲染对象的方法

11.1 三维实体的布尔运算

在AutoCAD中,可以对三维基本实体进行并集、差集、交集和干涉4种布尔运算,来创建复杂实体。

并集运算

差集运算

交集运算

干涉运算

11.1.1 并集运算

选择“修改”|“实体编辑”|“并集”命令(UNION),或在“实体编辑”工具栏中单击“并集”按钮,就可以通过组合多个实体生成一个新实体。该命令主要用于将多个相交或相接触的对象组合在一起。当组合一些不相交的实体时,其显示效果看起来还是多个实体,但实际上却被当作一个对象。在使用该命令时,只需要依次选择待合并的对象即可。

AutoCAD 2008 编辑和渲染三维对象

AutoCAD 2008 编辑和渲染三维对象

AutoCAD 2008 编辑和渲染三维对象

11.1.2 差集运算

选择“修改”|“实体编辑”|“差集”命令(SUBTRACT),或在“实体编辑”工具栏中单击“差集”按钮,即可从一些实体中去掉部分实体,从而得到一个新的实体。

AutoCAD 2008 编辑和渲染三维对象

AutoCAD 2008 编辑和渲染三维对象

AutoCAD 2008 编辑和渲染三维对象

11.1.3 交集运算

AutoCAD 2008 编辑和渲染三维对象

AutoCAD 2008 编辑和渲染三维对象

AutoCAD 2008 编辑和渲染三维对象

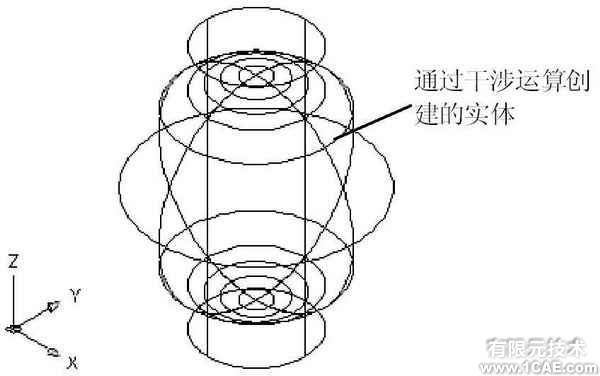

11.1.4 干涉运算

AutoCAD 2008 编辑和渲染三维对象

AutoCAD 2008 编辑和渲染三维对象

11.2 编辑三维对象

在AutoCAD 2008中,二维图形编辑中的许多命令(如移动、复制、删除等)同样适用于三维图形。另外,用户可以使用“修改”|“三维操作”菜单中的子命令,对三维空间中的对象进行“三维阵列”、“三维镜像”、“三维旋转”以及对齐位置等操作。

三维移动

三维阵列

三维镜像

三维旋转

对齐位置

11.2.1 三维移动

选择“修改”|“三维操作”|“三维移动”命令(3DMOVE),可以移动三维对象。执行“三维移动”命令时,首先需要指定一个基点,然后指定第二点即可移动三维对象。

AutoCAD 2008 编辑和渲染三维对象

11.2.2 三维阵列

选择“修改”|“三维操作”|“三维阵列”命令(3DARRAY),可以在三维空间中使用环形阵列或矩形阵列方式复制对象。

矩形阵列

环形阵列

11.2.3 三维镜像

选择“修改”|“三维操作”|“三维镜像”命令(MIRROR3D),可以在三维空间中将指定对象相对于某一平面镜像。执行该命令并选择需要进行镜像的对象,命令行将显示如下提示信息,要求指定镜像面。

11.2.4 三维旋转

选择“修改”|“三维操作”|“三维旋转”命令(ROTATE3D),可以使对象绕三维空间中任意轴(X轴Y轴或Z轴) 、视图、对象或两点旋转,其方法与三维镜像图形的方法相似。

11.2.5 对齐位置

选择“修改”|“三维操作”|“对齐”命令(ALIGN),可以对齐对象。对齐对象时需要确定3对点,每对点都包括一个源点和一个目的点。其中第一对点定义对象的移动,第2对点定义二维或三维变换和对象的旋转,第3对点定义对象的不明确的三维变换 。

11.3 编辑三维实体对象

在AutoCAD 2008中,可以对实体进行“分解”、“圆角”、“倒角”、“剖切”及“切割”等编辑操作。

分解实体

对实体修倒角和圆角

剖切实体

加厚

编辑实体面

编辑实体边

实体压印、清除、分割、抽壳与检查

11.3.1 分解实体

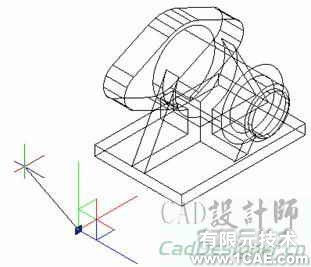

选择“修改”|“分解”命令(EXPLODE),可以将实体分解为一系列面域和主体。其中,实体中的平面被转换为面域,曲面被转化为主体。用户还可以继续使用该命令,将面域和主体分解为组成它们的基本元素,如直线、圆及圆弧等。

AutoCAD 2008 编辑和渲染三维对象

AutoCAD 2008 编辑和渲染三维对象

11.3.2 对实体修倒角和圆角

选择“修改”|“倒角”命令(CHAMFER),可以对实体的棱边修倒角,从而在两相邻曲面间生成一个平坦的过渡面。

选择“修改”|“圆角”命令(FILLET),可以为实体的棱边修圆角,从而在两个相邻面间生成一个圆滑过渡的曲面。在为几条交于同一个点的棱边修圆角时,如果圆角半径相同,则会在该公共点上生成球面的一部分。

11.3.3 剖切实体

选择“修改”|“三维操作”|“剖切”命令(SLICE),或在“实体”工具栏中单击“剖切”按钮 ,都可以使用平面剖切一组实体。剖切面可以是对象、Z轴、视图、XY/YZ/ZX平面或3点定义的面。

11.3.4 加厚

选择“修改”|“三维操作”|“加厚”命令(THICKEN),可以为曲面添加厚度,使其成为一个实体。

11.3.5 编辑实体面

在AutoCAD中,使用“修改”|“实体编辑”子菜单中的命令,可以对实体面进行拉伸、移动、偏移、删除、旋转、倾斜、着色和复制等操作。

11.3.6 编辑实体边

在AutoCAD中,选择“修改”|“实体编辑”|“着色边”命令,或在“实体编辑”工具栏中单击“着色边”按钮 ,即可着色实体边,其方法与着色实体面的方法相同;选择“修改”|“实体编辑”|“复制边”命令,或在“实体编辑”工具栏中单击案粗票摺卑磁?,可以复制三维实体的边,其方法与复制实体面的方法相同。

11.3.7 实体压印、清除、分割、抽壳与检查

在AutoCAD中,还可以使用“修改”|“实体编辑”子菜单中的命令,对实体进行压印、清除、分割、抽壳与检查等操作。

11.4 标注三维对象的尺寸

在AutoCAD中,使用“标注”菜单中的命令或“标注”工具栏中的标注工具,不仅可以标注二维对象的尺寸,还可以标注三维对象的尺寸。由于所有的尺寸标注都只能在当前坐标的XY平面中进行,因此为了准确标注三维对象中各部分的尺寸,需要不断地变换坐标系。

11.5 渲 染 对 象

使用“视图”|“视觉样式”命令中的子命令为对象应用视觉样式时,并不能执行产生亮显、移动光源或添加光源的操作。要更全面地控制光源,必须使用渲染,可以使用“视图”|“渲染”菜单中的子命令或“渲染”工具栏实现。

在渲染窗口中快速渲染对象

设置光源

设置渲染材质

设置贴图

渲染环境

高级渲染设置

11.5.1 在渲染窗口中快速渲染对象

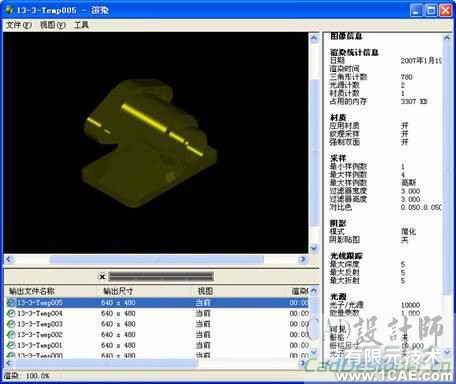

在AutoCAD 2008中,选择“视图”|“渲染”|“渲染”命令,可以在打开的渲染窗口中快速渲染当前视口中的图形。

AutoCAD 2008 编辑和渲染三维对象

11.5.2 设置光源

在AutoCAD 2008中,选择“视图”|“渲染”|“光源”菜单中的子命令,可以创建和管理光源。

创建光源

查看光源列表

设置地理位置

11.5.3 设置渲染材质

在渲染对象时,使用材质可以增强模型的真实感。在AutoCAD 2008中,选择“视图”|“渲染”|“材质”命令,打开“材质”选项板,可以为对象选择并附加材质。

11.5.4 设置贴图

在渲染图形时,可以将材质映射到对象上,称为贴图。选择“视图”|“渲染”|“贴图”菜单的子命令,可以创建平面贴图、长方体贴图、柱面贴图和球面贴图。

11.5.5 渲染环境

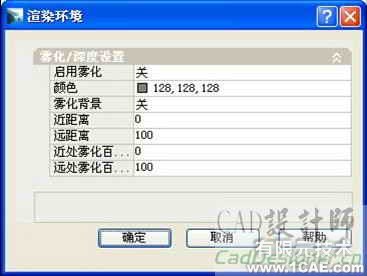

选择“视图”|“渲染”|“渲染环境”命令,可在渲染对象时,对对象进行雾化处理,此时将打开“渲染环境”对话框。在“启用雾化”下拉列表框中选择“开”选项后,可以利用该对话框来设置使用雾化背景、颜色、雾化的近距离、远距离、近处雾化百分率及远处雾化百分率等雾化格式。

AutoCAD 2008 编辑和渲染三维对象

11.5.6 高级渲染设置

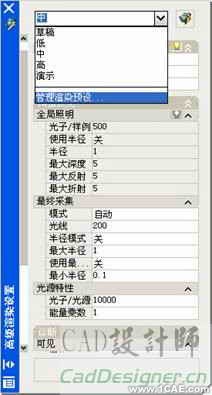

在AutoCAD 2008中,选择“视图”|“渲染”|“高级渲染设置”命令,打开“高级渲染设置”选项板,可以设置渲染高级选项。

AutoCAD 2008 编辑和渲染三维对象

-------------------------------
