0前言

机械系统动力学分析是一个很古老的研究课题,现在的解决方法已经很多。随着较大型的计算机软件的不断发展,需要一种简单实用、直观精确的研究方法。笔者发现,三维设计软件SolidWorks建模较为简单,初学者容易上手,加之后期版本中无缝集成了全功能运动仿真软件COSMOSMotion,可以对复杂机械系统进行完整的运动学仿真和动态静力学分析。若将其仿真得到的大量机械系统运动及动力学参数(诸如每个零部件的动能曲线、系统平衡力矩曲线等),运用Excel电子表格进行处理就可以建立起机械系统的动力学模型,然后用微分方程的数值解法--差分法就可以很容易地求解出机械系统在稳定运转阶段的真实运动规律。

基于这种思路,笔者以牛头刨床为例,经过多次反复试验摸索,最终得到了一种较为简单的机械系统动力学分析方法。即,首先利用Solidworks软件建立机械系统三维模型,然后用COSMOSMotion软件进行运动仿真,并将其仿真结果输出到Excel电子表格中。接着在Excel电子表格中对这些仿真结果进行数据分析处理,从而得到机械系统的等效参数(如等效转动惯量、等效力矩等),建立起机械系统的动力学方程式,最后利用Excel的公式计算功能,求解出动力学方程的数值解-机械系统的真实运动规律。

这种机械系统动力学分析方法,最大的优势在于:SolidWorks操作技术容易掌握;COSMOSMotion仿真功能强大,且对约束、力、力矩、运动等概念的定义与机械原理中的定义一致,容易理解;Excel软件较为常用;整个求解过程不用编程。

以下介绍这种方法在牛头刨床机械系统动力学分析中的应用。

    1建立虚拟样机

B650牛头刨床主要由滑枕、摇臂、大斜齿轮、齿轮变速/减速装置、带传动、电机、工作台、进给装置和机身等组成。按照实测数据,在SolidWorks中,对所有零件进行制作、装配,最后得到图1所示虚拟样机(图中机身等零件已隐藏)。从图1中可以反映出主传动路线:电机一带传动(小带轮一大带轮)一花键轴-滑移齿轮组一齿轮轴一大斜齿轮-滑块1(图中不可见)-摇臂及滑块2一连接件、销1及2一滑枕、刀杆。

为了便于分析,假定牛头刨床的齿轮变速装置处于图示的啮合状态。其传动参数如下:小带轮基准直径75mm,大带轮基准直径355mm,花键轴与齿轮轴之间参与啮合的齿轮齿数分别为55和36,齿轮轴与大斜齿轮之间参与啮合的齿轮齿数分别为21和84。

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片1

    2运动仿真

COsM0sMotion软件仿真功能较强,支持多种约束和虚约束,可分别按位移、速度或加速度定义各种运动,包括定值、步进、谐波、样条曲线和函数等运动。用COSMOsMotion可以仿真各种复杂机械系统的精确运动和进行动态静力学分析。

仿真成功与否的关键在于仿真参数的设置。COSMOSMotion仿真设置包括划分运动和静止零部件、添加运动副约束、定义原动件运动、添加工作阻力等。

    2.1零部件分组

在COSMOSMotion中,需要将零部件划分为两类:运动零部件和静止零部件。笔者将与运动分析有关的零部件放到运动零部件组,与运动分析无关的或运动分析时固定不动的零部件设为静止零部件(可将V带设为静止零部件)。为了观察方便,一般将影响观察的静止零部件压缩或隐藏。

    2.2添加约束

在进入COSMOSMotion界面时,软件会根据装配图中零部件之间的配合关系自动为零部件添加约束。但在仿真时还应根据具体分析对象和分析内容,对一些约束进行必要的增删调整。

C0SMOSMotion中的"固定副"约束用于锁住2个刚性构件,使之不能做相对运动,相当于现实世界中将2个构件焊接在一起。笔者所研究的牛头刨床中刀杆、连接件与滑枕之间,销1、销2与连接件之间,大带轮、滑移齿轮组与花键轴之间无相对运动,所以它们之间的约束采用"固定副"。

"旋转副"约束只允许2个刚性构件之间有1个自由度的相对转动。牛头刨床中电机与小带轮(含电机转子)之间,花键轴与轴承(相当于机架)之间,齿轮轴与轴承(相当于机架)之间,大斜齿轮(曲柄)与机架(机身)之间,大斜齿轮(相当于曲柄)与滑块l之间,滑块2与机架(机身)之间,摇臂与连接件(或销1)之间均只有1个相对转动,所以它们之间的约束采用"旋转副"。

"移动副"约束只允许2个刚性构件之间有1个自由度的相对移动。牛头刨床中滑块l、滑块2与摇臂之间,滑枕与机架(机身)之间均只有1个相对移动,所以它们之间的约束采用"移动副"。在COSMOSMotion软件中,齿轮传动、带传动的运动仿真是依靠"耦合"来实现的。牛头刨床中的小带轮与大带轮之间为带传动,滑移齿轮组(或花键轴)与齿轮轴之间、齿轮轴与大斜齿轮之间均为齿轮传动,所以应采用"耦合"方式定义它们之间的运动关系。3个"耦合"的传动比分别为355/75、36/55和84/21。

    2.3输入运动

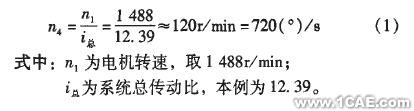

为了分析方便,选取大斜齿轮(相当于导杆机构之曲柄)作为系统运动分析时的原动件,其转速可按真实系统中的转速n4设定。

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片2

故在COSMOSMotion界面,设置大斜齿轮的转速为"恒定值"720(°)/s。

原动件转速也可以任选。因为建立等效动力学模型时,在系统等效转动惯量和等效力矩计算中使用的是各构件与原动件速度的比值,而与真实速度无关。

    2.4添加工作阻力

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片3

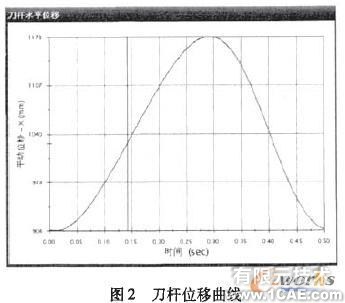

由于刀杆只在切削工件时有工作阻力,所以需要先进行运动仿真,得到刀杆的位移曲线(图2),才能确定出工作阻力P与仿真时间t之间的函数关系式:

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片4

这样就可以在COSMOSMotion中以函数形式为"刀杆"零部件添加工作阻力,其表达式为:IF(TIME-0.0472:0,7 000,IF(TIME-0.256 25:7000,0,IF(TIME-0.5:0,0,0)))。

2.5仿真及结果输出

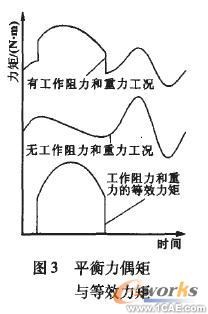

至此,可以运行仿真并将牛头刨床的每个零部件的总动能曲线(含移动动能和转动动能)输出到Excel中。另外,还需要分别对机械系统在"无工作阻力和重力"作用下和"有工作阻力和重力"作用下的运动情况进行仿真,并分别输出这两种情况下作用在大斜齿轮上的平衡力偶矩曲线,如图3所示。

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片5

    3系统动力学分析

    任何机械系统都可简化成如下等效动力学模型:

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片6

    3.1等效力矩计算

在动态静力学分析中,如果系统没有受到工作阻力和重力作用,则系统平衡力矩是由各构件的惯性力和惯性力偶矩所引起;而在工作阻力和重力作用下系统平衡力矩除此之外还包含了重力和工作阻力的影响。所以用后一种工况下的平衡力矩减去前一种工况下的平衡力矩即为工作阻力和重力的等效合力矩(关于这一结论的正确性笔者已做过验证)。根据这种等量关系,通过Excel分析计算可得到图3所示牛头刨床中工作阻力和重力的等效力矩(阻力矩)以曲线。

    假定等效驱动力矩为恒力矩,则其值可以用公式基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片7

    3.2 系统等效转动惯量计算

根据系统在等效前后动能相等的原则,可以计算出系统的等效转动惯量

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片8

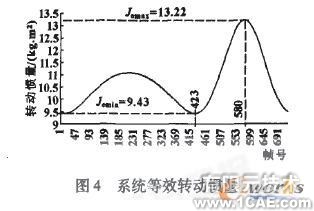

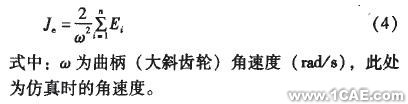

根据公式(4),在Excel电子表格中可求得图4

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片9

    所示的系统等效转动惯量曲线。

    3.3 求解等效构件的真实速度

由上可知,牛头刨床的等效动力学模型为公式(3),其中系统等效力矩、等效转动惯量已用曲线形式求出(图3和图4),现可用差分法求出等效构件的角速度ω,即真实系统中的大斜齿轮的实际转速。求解公式如下:

基于COSMOSMotion和Excel的牛头刨床动力学分析+学习资料图片10

(5)在Excle电子表格中可以求得,牛头刨床系统的大斜齿轮上的实际转速曲线如图5所示。值得注意的是,如果ω的初始值选择太小,则会在解算过程中出现负的转速(不合理)。

    4结束语

本文充分运用SolidWorks的建模功能和COSMOSM0tion的运动仿真功能,并结合Excel的分析计算、图表显示功能,实现了牛头刨床系统的动力学分析。此研究方法所用软件简单易学,所用方法实用可靠,所求结果准确真实,适用于任何机械系统的运动学和动力学问题。
