1、生成零件实体
1.1 启动
SolidWorks2001,单击文件→新建,在弹出对话框中选择模板→零件,然后单击确定按钮。
1.2 制作基体。
选择前视基准面,单击插入→绘制草图命令,进入草图绘制。单击插入→凸台→拉伸,在PropertyManager中编辑定义,最后生成基体拉伸,如图2所示。
图2 基体拉伸
1.3 制作88°斜面。
选择基体上面作为基准面,单击插入→绘制草图命令,进入草图绘制。单击插入→切除→拉伸,在PropertyManager中编辑定义,确定,完成88°斜面。
1.4 抽壳使零件厚度相等。
单击插入→特征→抽壳,在PropertyManager中编辑定义,选择要移除的面,确定,完成抽壳,如图3所示。

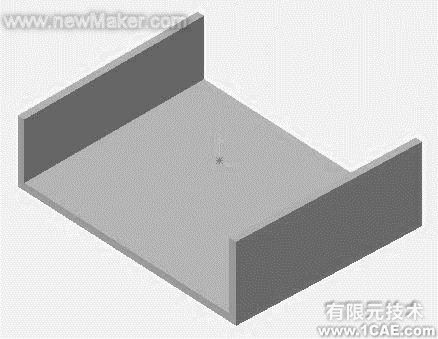

图3 基体抽壳
2、将零件转换到钣金。

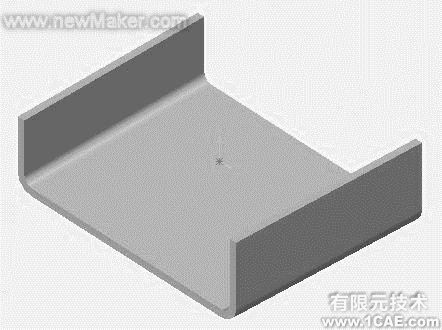

单击插入→特征→钣金→折弯,在PropertyManager中编辑定义,确定,得到钣金件,如图4和图5所示。其中k-因子在表1中直接选取,或利用插值法计算得出。

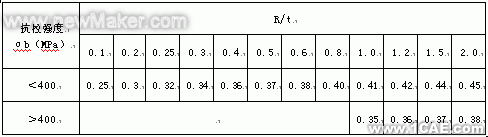

图4 钣金系数表

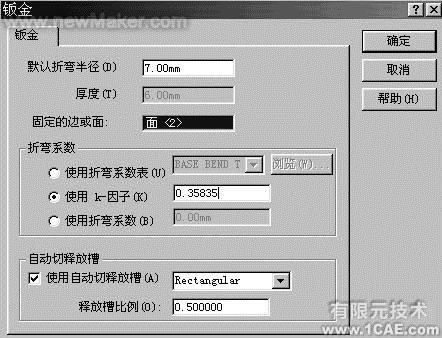

图5 插入钣金折弯
3、生成孔特征
分别选取两翼缘平面和腹板为基准面,单击插入→绘制草图命令,进入草图绘制。单击插入→切除→拉伸,在PropertyManager中编辑定义,确定,完成孔特征,如图6所示。

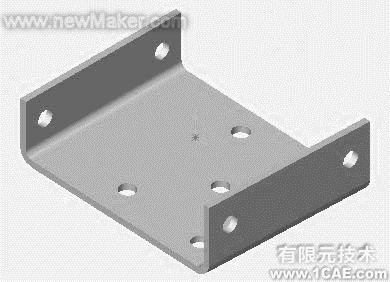

图6 生成孔特征
4、将钣金件生成工程图
4.1单击文件→新建,在弹出对话框中选择模板→工程图,然后单击确定按钮。
4.2单击窗口→纵向平铺,将工程图文件和钣金文件同列于视窗如图7所示。

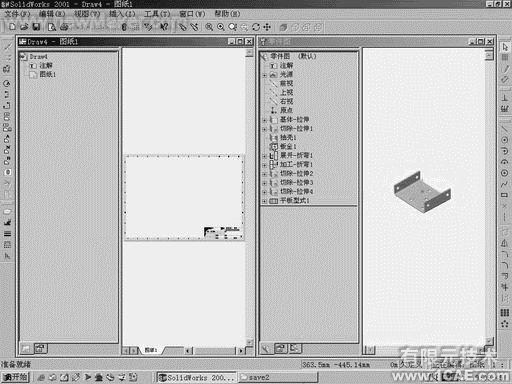

图7 纵向平铺窗口
4.3单击插入→工程视图→命名视图,在PropertyManager中选取平坦图样,将视图移动到图纸范围的适当位置,完成工程图,如图8所示。

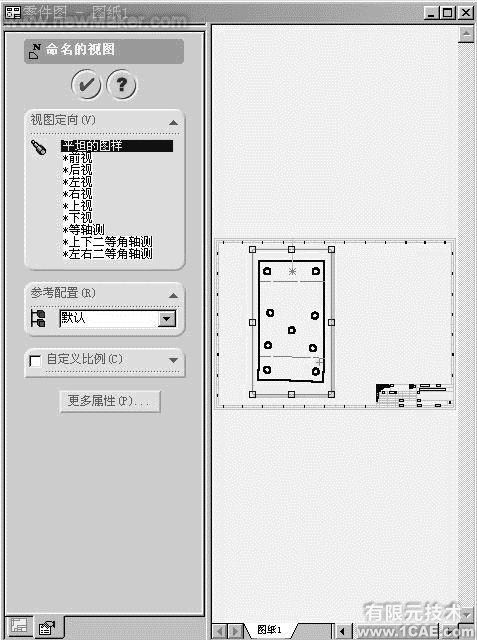

图8 命名视图
5、出详图
工程图需要添加尺寸和注释,来达到实用要求,如图9所示。

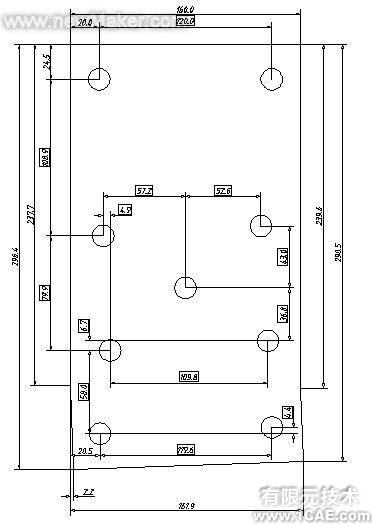

图9 详细工程图
6、结束语
工程图提供的展开尺寸,经过压形模的验证,制件符合图纸要求。这说明利用Solidworks钣金功能求得弯曲件展开尺寸,是一种可行的办法。
