搜索Inventor参数化应用带来改变
2013-05-22 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线
在设计中可以很方便地设置读取零件的质量、体积、重心等物理特性。在部件的设置中也可以不必太多考虑零件与零件间的干涉问题Inventor会自动提醒。Inventor强大的标准件库也让我节省了不少时间。使用Inventor装配零件时有时候它会提示几种不同的装配方法这是我之前从未想到的。以往人力计算统计时总是会出一些错误,而这些错误是很难避免的,而这次Inventor自动生成的明细栏的准确度让我感到非常自豪!Inventor节约了不少人力和时间,工厂也因此接到了一笔大单子。使用Inventor真是受益非浅!
这个故事来自于众多使用Inventor客户的其中一个,先简单介绍一下公司情况。
伟海包装机械分公司前身是创建于1969年的小三线军工厂.至今已有二十多年包装机械的制造历史有丰富的制造经验和精湛的技术水平‘重视信誉曾多次在广州和全国获奖。
项目背景
该公司产品主要集中在机电一体化的食品医疗包装等机械设备领域其中灭菌机归为食品包装的一种.其产品特点是装配复杂零件个数多但是零部件结构并不复杂。市场的快速发展要求企业的产品速度更快,精度更高而且要求自动化程度很高产品中还经常涉及到电缆电线的布置。传统的平面设计对于这些难题很难解决,企业希望选择一款简单易学的三维软件解决上述问题,提高设计效率。
伟海公司以往的设计都运用AutoCAD二维制图软件,有大量的DWG设计图档因此希望新的三维软件具有比较高的兼容性。在与Autodesk公司员工交流后该公司得知Autodesk公司的三维制图软件Inventor具有友好的操作界面与设计师思考的设计制图思路非常融合,同时也非常容易学习和使用,可以与DWG兼容,能借用以前的DWG资源从而又可更快速地完成三维建模。
遇到的问题及挑战
在经过了“甩图板“过程后伟海公司引进了二维制图软件.大大提高了制图的工作效率,但是系统管理起来仍然很不方便,当图纸传递到工艺部门、生产部门后,审核校对周期长繁琐容易出错,并且设计人员无法清晰了解图纸传递的状况。
在某项目的协作中,由于厂方的制造厂房面积有限而要在这有限的厂房中合理布局,并且保证一定量的产量这给设计工程师提出了挑战。
伟海公司工程师蒋志浩介绍.在设计好一个灭菌机机构后由于对方企业要求的产量又反复更改了多次,从而需要多次更改产品设计。面对一次一次要出差外地对产品进行修改蒋志浩陷入了苦恼中。
解决问题的具体方法
在这种情况下,蒋志浩想到了运用了Autodesk公司Inventor软件中的参数化函数设计。他首先绘制了一个机器俯视图的二维草图.并设定了灭菌机的总长(工厂厂房的客观限定)同时根据已知的参数产量灭菌时间、瓶宽、瓶长等参数,生成其函数运算关系,这样Inventor工具就可以自动计算对应不同大小形状的瓶子,将其空间合理布置如图1所示。
图1 不同参数的函数关系
蒋志浩说,对方此项目的负责人一看到这个设计解决方案立即决定与伟海机械厂合作灭菌机的项目工程。
图2 不同参数的函数关系
如图2所示,蒋志浩在设计时设定了许多不同参数之间的函数关系只要改变产量、灭菌时间变化、瓶宽、瓶长的大小参数其它相关量都会产生相应变化可以说是一劳永逸。
图3、图4是蒋志浩设计的灭菌机的两张最终效果图。

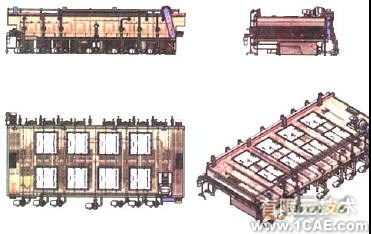

图3 产品最终效果图
图3是一张彩色工程图!nventor的渲染效果在工程图上放射出一种别样的古典感,让人在清楚地看到工程图的同时欣赏到中国水墨画式的渲染效果,让我们在对产品做严谨的思考时也能得到视觉上的享受。

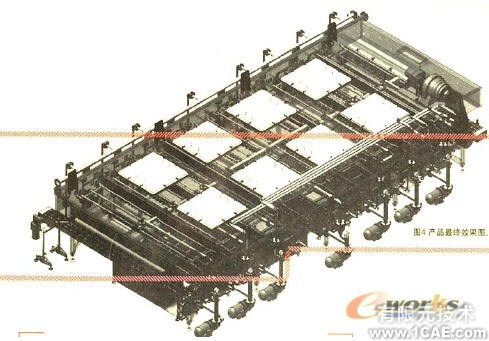

图4 产品最终效果图
同样,图4是复杂的三维表达视图也能准确无误地体现设计师想要表达的设计意图让看的人更直观正确地了解设计师所设计的产品。
获得收益
蒋志浩说“在设计中可以很方便地设置读取零件的质量、体积、重心等物理特性。在部件的设置中也可以不必太多考虑零件与零件间的干涉问题Inventor会自动提醒。Inventor强大的标准件库也让我节省了不少时间。使用Inventor装配零件时有时候它会提示几种不同的装配方法这是我之前从未想到的。以往人力计算统计时总是会出一些错误,而这些错误是很难避免的,而这次Inventor自动生成的明细栏的准确度让我感到非常自豪!Inventor节约了不少人力和时间,工厂也因此接到了一笔大单子。使用Inventor真是受益非浅!"
