Pumplinx4.0新版本介绍

2016-09-13 by:CAE仿真在线来源:互联网

在广泛调研用户需求的基础上,经美国Simerics公司开发部门的不懈努力,让大家满怀期待的PumpLinx V4.0版已经发布。以下是主要的新增功能与改进:

新增或完善的模板:

1、外啮合齿轮泵模板:可完成斜齿式的外啮合齿轮泵转子部分网格划分,支持不对称间隙的网格构建。

斜齿式外啮合齿轮泵分析

2、内啮合齿轮泵模板:可完成斜齿式的内啮合齿轮泵转子部分网格划分,支持不对称间隙的网格构建。

斜齿式内啮合齿轮泵分析

3、变排量滑片泵模板:完善直线式变排量滑片泵模板求解功能,可考虑直线式变排量滑片泵滑块部分的摩擦力影响。可考虑叶片顶部的圆形轮廓,以及非圆形式的滑片泵转子网格的生成。

4、螺杆泵/压缩机模板:新增双螺杆泵/压缩机模板,与专业螺杆机械CFD前处理软件SCORG软件联合,利用SCORG输出的高质量网格,可自动设置螺杆泵/压缩机的复杂动网格,快速实现双螺杆泵/压缩机的CFD模拟。

螺杆压缩机性能分析

5、完善活塞式压缩机模板应用:可考虑活塞式压缩机的模板网格划分、动网格设置以及进排气阀片的匹配作用。

活塞式压缩机-阀片的动态模拟

新增或完善的物理模型

1、新增多相流分析模型,可完成两相或两相以上的自由液面相关的仿真分析,如齿轮箱甩油,泵的自吸,毛细现象、液环泵仿真、船体自由液面仿真等。

齿轮箱甩油

泵的自吸

2、新增多组分混合模型,可更好地解决传质问题的分析,考虑混合后包括密度在内物性的变化,以及各组分之间的相互作用关系,如半导体制造业多种气体混合后的传热传质问题的分析。

3、新增面对面辐射模型,可进行由于表面热辐射引起的热流场仿真,分析由于表面热辐射作用对流场产生的热效应。

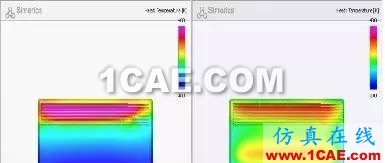

不考虑热辐射考虑热辐射效应

3、新增壁面函数模型,在标准壁面函数的基础上新增Nonequilibrium Wall Function和Unified Wall Function模型。

4、新增柔性壁边界条件。

5、新增周期性边界条件。

6、新增非牛顿流体模型,如Bingham模型和Herschel-Bulkley模型等。

7、新增等熵气体模型。

8、集成Nist数据库功能,可模拟真实气体影响,如考虑压缩机内制冷剂的真实气体效应等。

网格/几何处理功能的改进:

1、新增网格参数存储功能:网格构建过程中所有相关参数均可存储,可更便捷地进行网格修正。例如更改某一模型的网格参数后,相关的参数、模型、动网格以及交互面信息等自动更新,无需重复操作。

2、几何/网格功能的配合功能:对于同一类型的模型,在完成一次求解后,可将同一类型的不同几何模型输入,只需将几何面命名与原模型一致,则只需要简单的几部网格划分,即可启动计算,相关的边界条件,参数及模型设置,交互面信息等均会自动更新。对于优化设计阶段十分适合。

3、对于任意运动机械模板,均可考虑不对称间隙泄露的仿真分析。

后处理及其他功能主要改进:

1、交互面创建后可以被修改。

2、允许用户指定单位制。

3、允许在X-Y Plot窗口中添加第二坐标系。

4、允许在软件中对计算结果进行处理,如积分,求和或做相关计算处理等。

5、大幅增强了用户自定义表达式的功能,其中包括:增加了矢量数据类型及相关计算,增加了积分/求平均的功能,可以调用更多的数据,并且可以在后处理中显示用户自定义的变量
