柱塞泵在液压系统中应用广泛,其性能的优劣直接决定了整个液压系统性能的优劣。但目前来看,柱塞泵的模拟一直是CFD领域的难题。

技术难点

1、柱塞泵模型复杂,传统CFD软件往往只取对称的部分结构进行简化分析。

2、需要利用动网格技术表达啮合间隙的变化以及柱塞泵容积的变化,动网格生成困难。

3、柱塞泵通常会出现空化和汽蚀。传统CFD软件尽管有空化模型,但收敛困难,而且计算准确性差。

如何轻松搞定?

采用PumpLinx就可以轻松搞定柱塞泵仿真,原因如下:

利用PumpLinx柱塞泵模板自动生成柱塞转子部分网格。

柱塞泵网格划分模板里只需简单设置如下参数,比如旋转轴、斜盘中心、活塞数量以及选择对应的各个边界面,就可以自动做出转子动网格。

柱塞泵自动化网格生成模板

模板自动生成的网格

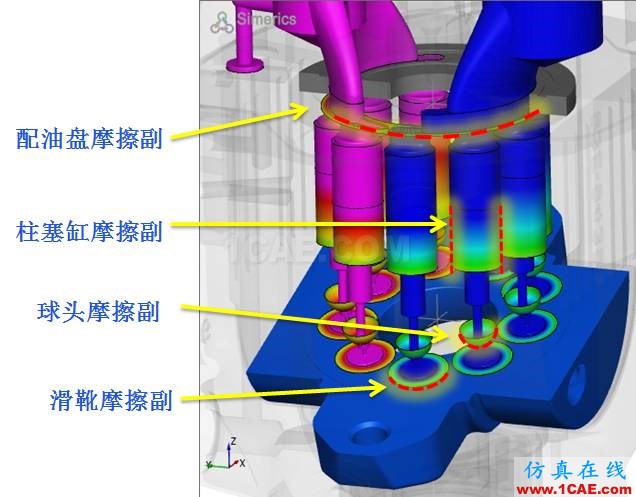

为了准确计算柱塞泵工作时的性能,借助PumpLinx柱塞泵动网格设置模板,可以比较容易的实现对配油盘摩擦副、柱塞缸摩擦副、球头摩擦副和滑靴摩擦副的模拟计算。

柱塞泵油膜间隙模拟

柱塞动网格的旋转运动由柱塞泵模板自动控制。

球头摩擦副和滑靴摩擦副的旋转及轴向运动由简单的代码控制。

即柱塞泵中的动网格,大部分由模板自动控制,只需人工设置球头摩擦副和滑靴摩擦副的动网格,实在是省时省力省心。

采用柱塞泵模板设置好运行参数以及边界条件之后,进行求解计算。

PumpLinx计算过程动画

介质运行过程动画

空化区域计算

空化、汽蚀计算结果与试验对比

PumpLinx柱塞泵压力脉动计算结果与试验对比
