【技术应用】双螺杆压缩机背景知识及CFD应用
2017-04-06 by:CAE仿真在线 来源:互联网

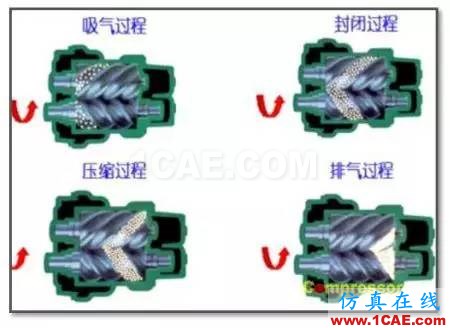

优点:可靠性高,操作维修方便,动力平衡性好,适应性强,多相混输缺点:造价高,不能用于高压场合(不超过4.5MPa),不能制成微型广泛应用于矿山、化工、动力、冶金、建筑、机械、制冷等工业部门,统计数据表明,螺杆压缩机的销售量已占所有容积式压缩机销售量的80%以上 所谓“无油”,指的是气体在被压缩过程中,完全不与油接触,即压缩机的压缩腔或转子之间没有油润滑。但压缩机中的轴承、齿轮等零部件,仍是用普通润滑方式进行润滑的,只是在这些润滑部位和压缩腔之间,采取了有效的隔离轴封。 在喷油螺杆压缩机中,大量的润滑油被喷人所压缩的气体介质中,起着润滑、密封、冷却和降低噪声的作用。喷油机器中不设同步齿轮,一对转子就象一对齿轮一样,由阳转子直接带动阴转子旋转。所以,喷油机器的结构更为简单。 齿间基元容积随转子旋转逐步扩大,并和进气口连通,当旋转到一定角度后,齿间基圆容积超过进气口位置后,与近期孔口断开,进气结束。 啮合面逐渐向排气端移动,啮合面与排气口之间的齿沟空间渐渐减小,齿沟内气体被压缩,压力提高。 啮合端面与排气孔口相通,压缩气体被排出,直至排气端口被封闭。· 进出流设计道及吸入排出面积随旋转角变化特性分析 SCORG可自动生成双螺杆区域的结构网格,可考虑微米级别的啮合间隙,与PumpLinx无缝集成。 PumpLinx可自动设置双螺杆压缩机转子区域的动网格,降低动网格设置难度。 计算结果可输出至结构或噪声软件进行进一步的耦合分析。· 适用与有明显气液边界的两相流问题(齿轮箱润滑、液环泵、搅拌器、溃坝、泵的自吸……)
