ANSYS HPC 高性能计算配置方案参考

  高性能计算(HPC)通过创建大型的、高可信度的模型(这些模型能为提议的设计方案的性能提供精确的细节洞察)为工程仿真增加了大量价值。高可信度仿真能让工程团队满怀信心地进行创新,其产品将会满足客户期望,因为他们极其精确的仿真预测了真实条件下产品的真实性能。

作为高可信仿真技术的推动者,ANSYS HPC Packs允许任何所需级别的仿真能实现可扩展的高性能计算。一组ANSYS HPC Packs能用来实现多个仿真任务的入门级并行,或者组合在一起为最具挑战的项目提供高度扩展的并行。

ANSYS HPC在一系列不同的计算平台上提供并行计算。ANSYS HPC能被用于多核工作站,大幅地增加单个任务的计算能力。对工作组或多任务,运行Linux 或 Microsoft Windows的集群会提供可扩展的性能提升。ANSYS基于MPI的并行处理支持Gigabit以太网或不同厂商节点间的Infiniband连接,并且MPI工具随ANSYS软件打包提供。ANSYS软件也通过了Intel Cluster Ready (ICR)认证,确保在 ICR厂商解决方案 上提供顺利的部署和实施。

ANSYS HPC具有杰出的扩展性

ANSYS流体软件中最大规模的标准测试案例表明,使用3072个核计算时,几乎呈线性化扩展,能把计算时间从几个小时或几天降低为只有几分钟。结构仿真能在几百个处理器上实现每秒上万亿次的运算速度。根据问题规模不同,ANSYS的客户一般对流体使用32到128核并行,而更复杂是结构仿真会用16到32个核。

 ANSYSHPC Packs硬件采用Wiseteam多核高端图形工作站/集群,工程团队不再是仅能分析一个设计方案,而是分析很多个设计方案。同时仿真多个设计方案后,研发团队能在设计早期阶段,确定具有显著工程改进的方案,这比单独进行物理实验来得更早,也更有效。

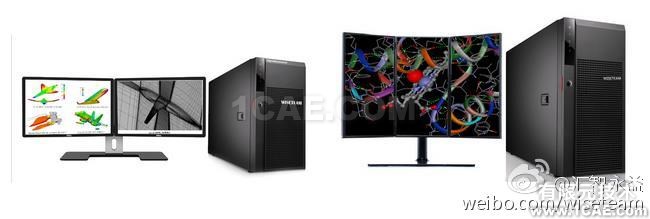

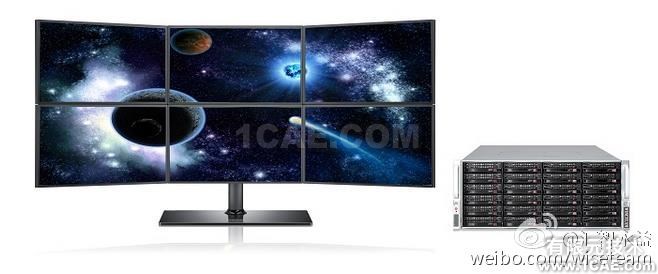

 Wiseteam多核高端图形工作站节点

  目前,Intel首款15核心处理器Xeon E7 v2系列(架构代号Ivy Bridge-EX、处理器代号Brickland、内核代号Ivytown)。根据Intel公布的数据,Xeon E7将采用22nm HKMG工艺制造(九个金属层),集成晶体管43.1亿个,运行频率最低1.4GHz、加速最高3.8GHz,三级缓存最多37.5MB(2.5MB×15),热设计功耗最高150W(根据泄露消息应该是155W),集成40条PCI-E信道。

单台工作站处理器核心可达120核心,但现在还没有正式版15核Xeon E7 v2处理器向市场销售,目前只有单颗10核心Xeon E7系列。由此向大家推荐几款80核60核40核32核20核16核12核图形工作站。

 ANSYS 支持跨物理场

无论仿真需要什么,ANSYS HPC都提供加速求解时间和解决高可信问题所需的并行处理能力。ANSYS结构和流体求解器组合,包括 ANSYS Mechanical, ANSYS Autodyn,ANSYS Fluent, ANSYS CFX, ANSYS Icepak,和 ANSYS Polyflow 软件,并行计算时都使用同样的ANSYS HPC 许可。购买一次、配置一次,就可以随时随地按需使用并行计算。 ANSYS electromagnetics products 也可以使用HPC能力。

 ANSYS优化的性能

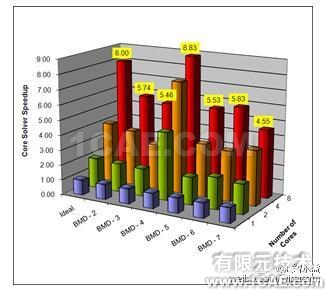

 ANSYSHPC针对最新的Intel 和AMD多核处理器都做了性能优化。请阅读ANSYS发布的标准测试 了解其在不同仿真负荷下针对单处理器性能效率提高80%到90%,甚至更高。ANSYS及其合作伙伴专注于编译器优化、过程亲密型设置、多核分区和缓存优化等方面,以确保在每一代新处理器都达到最佳性能。例如,在Intel发布新的E5-2600处理器后,ANSYS Mechanical 14.0的用户能从明显的 性能提升 中获益,这是Intel通过采用最新的AVX编译器指令和数学内核库来实现的。
