openFOAM前处理器Demo--算例2

2016-09-03 by:CAE仿真在线来源:互联网

这个例子是网上 Libremechanics 提供的一个算例。

描述文件,几何文件,网格文件和最终openFOAM求解文件都可以从如下网址下载到:

http://www.libremechanics.com/?q=node/29

本例中FasFlow中利用gmshtoFOAM导入网格文件,设置求解属性,进行计算。划分网格后,有200w 左右单元,需要用64位的程序运行。

工作流程:

1. 模型从网上下载;

2. 导入网格模型;

3. 设置求解器参数;

4. 运行求解;

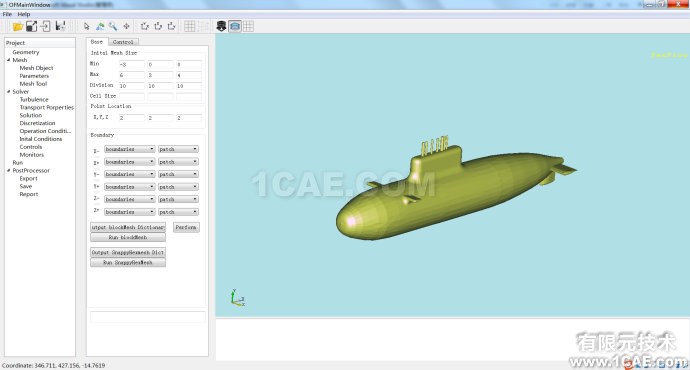

导入几何文件(只用于查看模型):

网格划分没有采用对称结构,所以导入网格转换后显示是这样的:

FasFlow中设置Clip剪切面面法向量<0,0,1>后:

3. 设置求解器参数;

传输模型 tasnsport properties NewTonian,在相关面板中设置P/U/K 等离散参数,具体可查看fvSolution,fvSchemes文件。

设置设置边界条件,结束时间800步 ( openFOAM前处理器Demo(7)--算例2

),步长1秒。

4. 运行SimpleFOAM

模型太大,PC上短时间跑不出结果,有兴趣的朋友可以运行了查看结果~
