Dynaform体单元挤压分析

2016-12-24  by:CAE仿真在线  来源:互联网

Dynaform不能做挤压?
谁说的?
Dynaform体单元挤压分析dynaform仿真分析图片1
小编
提起Dynaform,许多人的第一反映就是“做冲压的”“冲压分析”“展料还行”等等等等。小编我就奇了怪了,不能做挤压么?还有的人总是把什么“板壳理论”,“BT壳单元”吧啦吧啦吧……挂在嘴边,好像压根不知道有体单元一样!没想到Dynaform居然已经给大家留下了如此刻板的印象!

今天,小编我就用Dynaform搞一个体单元挤压的分析!来个什么呢?来个缩口、扩口一次成形吧!零件?我随便画一个!就是这么任性!

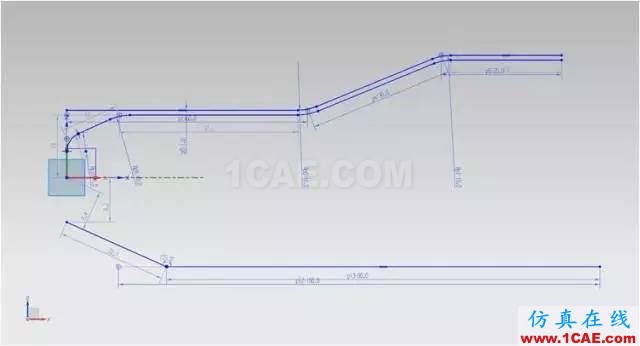

为什么用缩口、扩口一次成形的例子?因为建模简单!在UG中利用回转命令创建外模,内模,管坯。计划将一个直径为38mm的管件,一端缩口成28mm,另一端扩口成50mm。

Dynaform体单元挤压分析dynaform仿真分析图片2

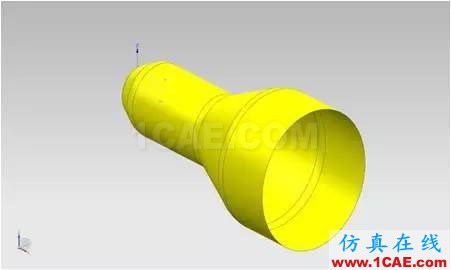

外模
Dynaform体单元挤压分析dynaform仿真分析图片3

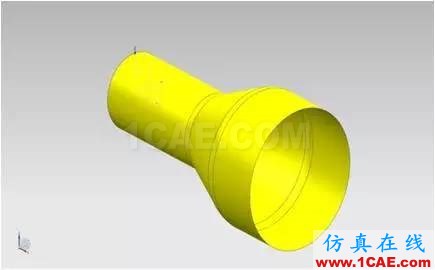

内模
Dynaform体单元挤压分析dynaform分析案例图片4
管坯
Dynaform体单元挤压分析dynaform分析案例图片5
Dynaform体单元挤压分析dynaform分析案例图片6

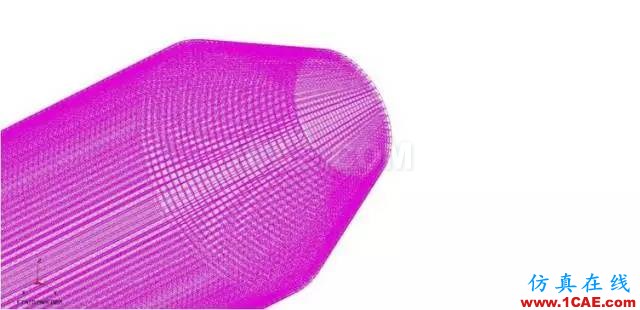

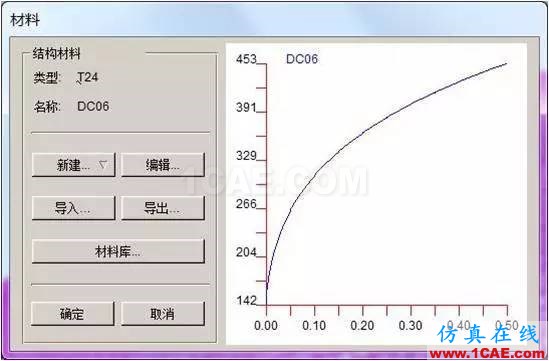

首先管件必须体单元,这里采用3层体单元设计,为了节约计算时间。材料选择材料库中的DC06。

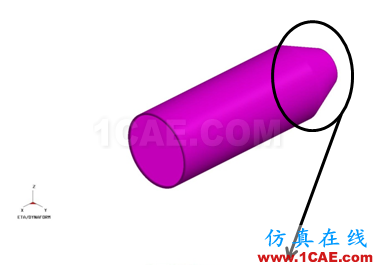

为什么管材一端是倾斜的?是为了能让38mm直径的管件可以塞入28mm直径的外模中去。

Dynaform体单元挤压分析dynaform分析案例图片7
Dynaform体单元挤压分析dynaform分析案例图片8
Dynaform体单元挤压分析dynaform分析案例图片9
Dynaform体单元挤压分析dynaform分析案例图片6

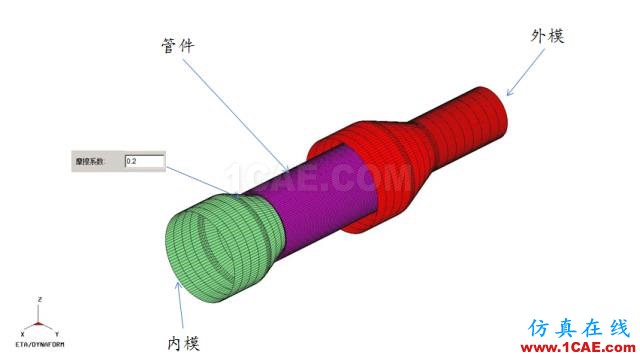

在Dynaform里,对各个工具划分网格,定位,设置运动条件等,然后提交计算。
注意哦,为了保证管材在内模的带领下,慢慢挤入外模,内模与管材之间需要足够的摩擦力,此处可以将摩擦系数设定的大一点,如图所示。

Dynaform体单元挤压分析dynaform图片11
Dynaform体单元挤压分析dynaform分析案例图片6

先来看看整体运动情况的动画吧!

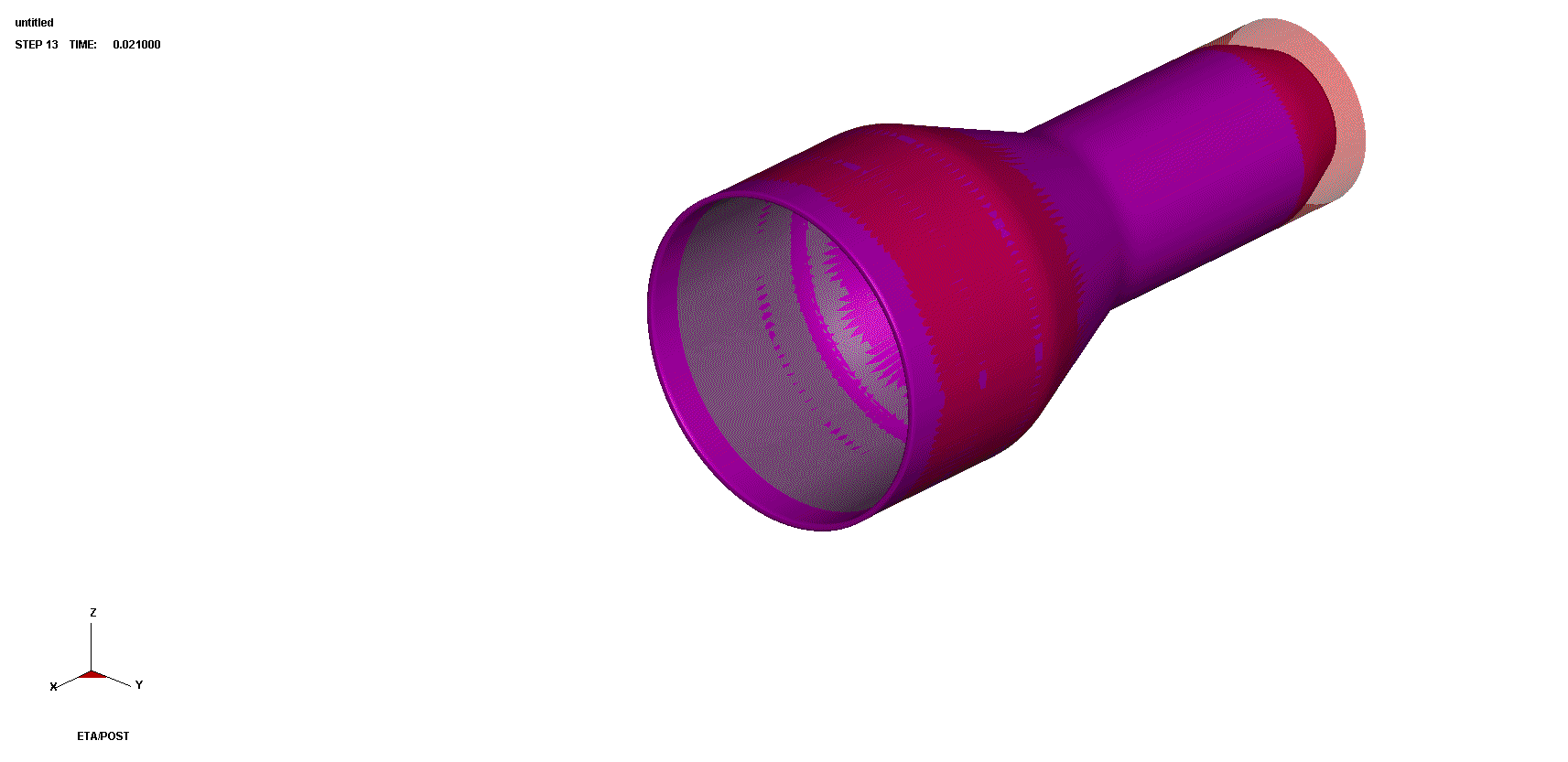

Dynaform体单元挤压分析dynaform图片13
再来看看管件变形情况的动动画!
成形极限、减薄云图等一大波动图来袭!

成形极限
Dynaform体单元挤压分析dynaform培训的效果图片16
减薄率

平均应力
Dynaform体单元挤压分析dynaform培训的效果图片18
第一主应变
Dynaform体单元挤压分析dynaform培训的效果图片19
上述只是缩口加工的一种方法,该工艺方式简单高效,但是容易造成起皱,需要很好的摩擦条件以及良好的材料性能,否则还是旋压等加工方式适合这类零件

通过上述的例子可知,Dynaform可以完美的胜任体单元的挤压分析。作为一款具有32年历史的CAE分析软件,它早就不仅仅胜任于壳单元,胜任于冲压了。Dynaform正在向着更广泛的领域前进!

各位读者,小编在这抛砖引玉,有兴趣的可以一起来研究一下Dynaform的无限未来!
