本文将通过一个实例(Tutorial 106),介绍使用Abaqus的ODB文件进行疲劳运算的过程。由于两者有很多相似的操作。

准备阶段:本算例导入的有限元模型文件是keyhole612.odb(fe-safe自带)。这个最好是根据用户电脑中ABAQUS版本来进行选择。接着弹出的Select Datasets to Read 窗口中,选择如图,Apply 确定。Loaded FEA Models Proterties,用户可以在这个对话框设置分析的单位。

导入有限元模型

本算例是双轴疲劳分析问题,使用Scale(区别于前文)加载进行疲劳分析。同时使用在疲劳计算过程中引入FOS因子,计算初步得到的寿命会跟设定的设计寿命进行比较:如果计算寿命低于设计寿命,则每个节点的弹性应力就会已比1小的数值进行缩放;如果计算寿命高于设计寿命,则每个节点的弹性应力就会已比1大的数值进行缩放。

接下来是疲劳分析的设置步骤:

Step1 定义加载

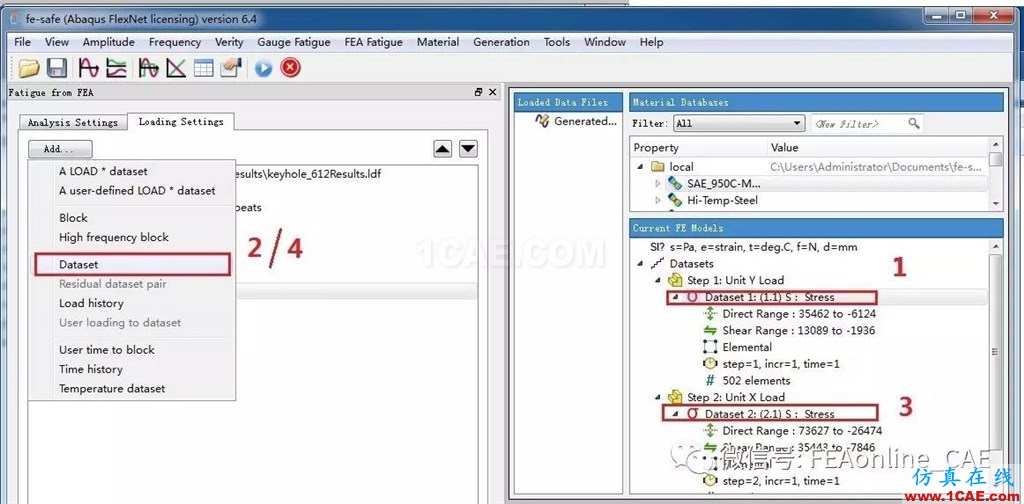

本例子中我们用Scale的加载方式。在Fatigue from FEA对话框,选择Loading Settings标签,右键点击选择Clear all loadings,先进行清理;在Current FE Models窗口中,分别选中第一个数据集Unit Y Load:Dataset 1:(1.1)S:Stress和第二个数据集Unit XLoad:Dataset 2:(2.1)S:Stress,在Fatigue from FEA对话框,选择Loading Settings标签下,点击Add,Dataset;右键点击Add后的模型树,点击Scale,输入10000。这样就完成了加载。

使用Scale的加载数据

Step 2定义group

Step 3定义表面粗糙度

Step 4定义材料

Step 5定义疲劳算法

Step 6定义残余应力

以上的步骤都与上一篇博文相同。

Step 7定义FOS因子

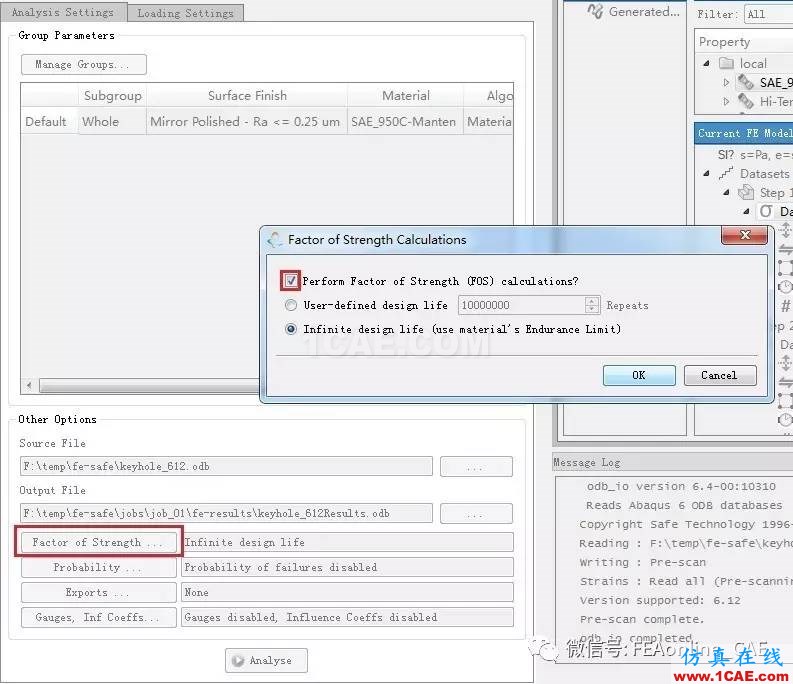

在Fatigue from FEA窗口的Analysis Settings标签下方找到Factor of Strength…进行设置。

设置FOS因子

Step 8提交分析设置FOS属性

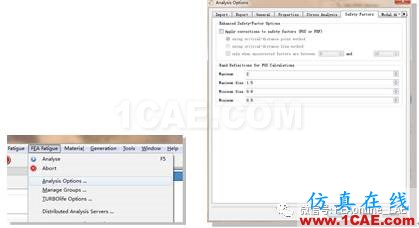

点击菜单栏的FEA Fatigue,点击Analysis Options,弹出Analysis Options对话框,切换到Safety Factors进行FOS属性设置,点击OK。

设置FOS因子属性

Step 9定义输出

设置完成后提交分析。

Step 10查看结果

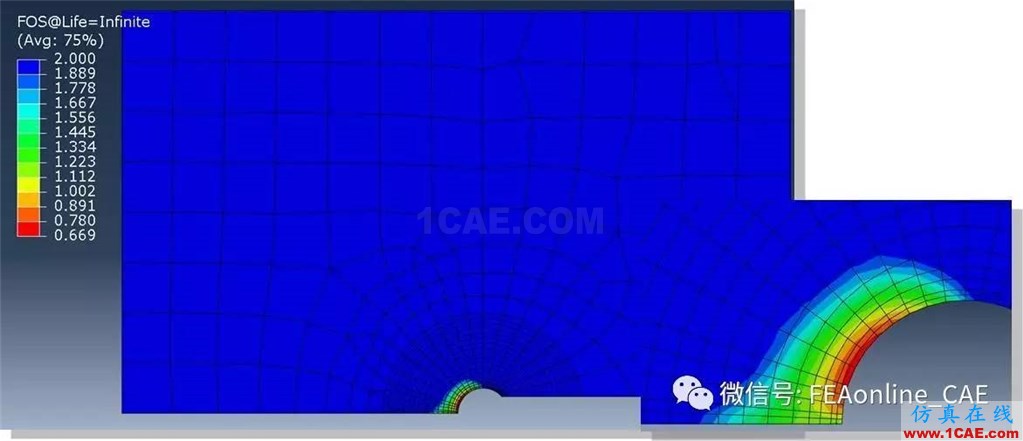

分析完成后,结果文件会存储在刚刚设置的Output文件夹下,可以通过后处理软件查看。

后处理显示
