搜索Hypermesh 2015 CAE 有限元网格竞赛作品案例
2016-11-13 by:CAE仿真在线 来源:互联网
作为业界领先的CAE仿真技术供应商,Altair拥有业界最全面的有限元解决方案,尤其在网格建模领域,拥有闻名业界的HyperMesh软件,为汽车、航空航天、船舶、重型机械、铁道机车、电子/消费品及生物医学等行业提供快速建模功能,提高研发效率。2015年5月15日-7月31日,为了更好地分享高品质网格划分的经验以及展示应用成果,Altair举办“Altair 2015 CAE 有限元网格竞赛”,得到广大用户积极参赛。经过本次大赛专家小组在模型复杂性、网格划分方法、模型质量及建模思路与效率等方面的综合评定,最后在工业组和学生组各评出一等奖1名、二等奖2名、三等奖3名,以及优秀奖共5名。在此我们祝贺这17位获奖者,也感谢所有参赛者!
一等奖 2名(奖品:Apple-watch 38毫米不锈钢表壳)
作品:基于HyperMesh的直齿轮减速器网格划分
参赛者:北京航天控制仪器研究所 张庶
作品:阀体六面体网格划分
参赛者:上海理工大学 徐强
二等奖 4名(奖品:城市通勤折叠自行车)
作品:轮毂六面体网格划分
参赛者:上海汇众汽车制造有限公司陆宇杰
作品:利用HyperMesh进行某车辆底盘结构强度分析的网格处理
参赛者:陕西重型汽车有限公司张克鹏
作品:人体下颌骨有限元网格模型的建立
参赛者:武汉大学陈宏
作品:某轿车后悬架(扭力梁)网格建模
参赛者:燕山大学刘秀侠
三等奖 6名(奖品:全新Kindle电子书阅读器)
作品:牵引钩的六面体划分方法
参赛者:上汽依维柯红岩商用车有限公司 龙逢兵
作品:变数箱壳体有限元分析前处理
参赛者:科力远混合动力技术有限公司徐章禄
作品:卡丁车有限元网格
参赛者:深圳创新设计研究院 郭斌
作品:脊柱网格划分
参赛者:上海交通大学王立冬
作品:某卡车车门小总成网格建模
参赛者:燕山大学 姚森
作品:发动机悬置支架网格划分
参赛者:武汉科技大学孙丽
优秀奖 5名(奖品:时尚炫彩万向轮拉杆箱)
作品:制动盘总成建模
参赛者:重庆长安汽车股份有限公司程秋
作品:某四缸发动机曲轴的六面体网格划分
参赛者:天津一汽夏利汽车股份有限公司产品研发中心 陈红伟
作品:多级水泵结构网格划分
参赛者:深圳创新设计研究院 赵振
作品:转向系统的网格划分及在模态分析中的应用
参赛者:常熟市汽车饰件股份有限公司薛鹤
作品:工程机械用复杂结构抗性消声器六面体网格划分方法
参赛者:山东大学刘磊
部分获奖作品简介
作品:基于HyperMesh的直齿轮减速器网格划分
参赛者:北京航天控制仪器研究所 张庶
作品简介:针对某一级直齿轮减速器,包含以下几部分:主动齿轮及齿轮轴,从动齿轮及齿轮轴,上机匣,下机匣,轴承端盖。采用HyperMesh进行六面体网格划分,CAD模型导入HyperMesh后需要做一定的处理后进行网格的划分。该模型的几何处理包括以下几部分:倒角的清除,螺栓孔的清除,驱动轴后端盖的修补,模型的切割,局部短边的修改。并利用其网格质量控制功能进行网格优化。
专家评语:模型部件多,建模工作量较大,网格质量控制得当,视频加分。
作品:阀体六面体网格划分
参赛者:上海理工大学 徐强
作品简介:该模型为某阀体,属于铸造件。模型由上下流道相互贯通而成,全六面体网格建模具有一定难度。通常建模方式为全四面体,受四面体节点以及网格数量规模巨大导致计算量激增的困扰,故考虑使用全六面体建模。分块决定了整个模型的划分思路,是六面体网格划分中至关重要的环节。对于无法进行准确切割的部位,需要构建曲面或者曲线用于手动划分六面体网格。使用HyperMesh完成模型的六面体网格划分,由于分块后模型中很少有规则映射体,所以在划分过程中基本都使用solid map中的general选项进行手动六面体网格划分
专家评语:阀体结构较复杂,六面体建模有一定难度。该作品建模思路清晰,阀体流道交汇处连接处理合理,全六面体网格质量高。
作品:轮毂六面体网格划分
参赛者:上海汇众汽车制造有限公司陆宇杰
作品简介:针对某汽车前轮轮毂模型进行网格划分,由模型的对称性,取1/8模型进行六面体网格划分,再进行网格镜像即可,由于轮毂特征比较复杂,需要进行去圆角操作,实体操作容易损坏几何,故对其进行曲面操作。
专家评语:建模思路清晰,六面体建模技巧运用得当,全六面体网格质量高,视频加分。
作品:利用HyperMesh进行某车辆底盘结构强度分析的网格处理
参赛者:陕西重型汽车有限公司张克鹏
作品简介:利用Altair公司强大的前处理软件HyperMesh完成从某汽车底盘结构件的网格划分,完成从几何清理到网格质量检查,最终到部件之间的连接,实现求解之前的所有前处理,为下一步结构强度计算及优化做好准备。
专家评语:模型部件多,思路清晰,建模流程描述完整,网格质量控制尚可。

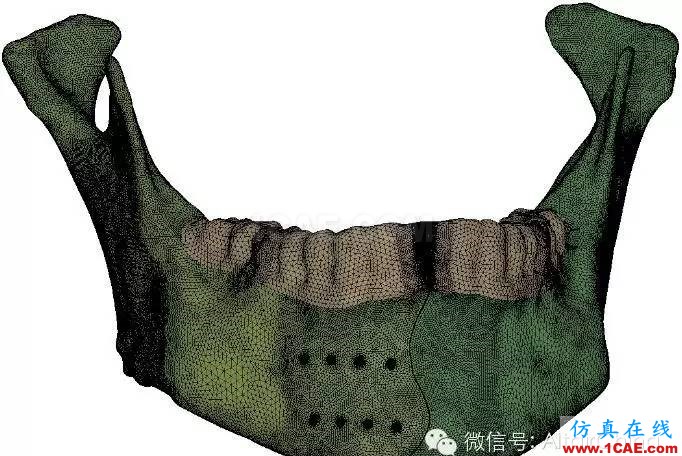

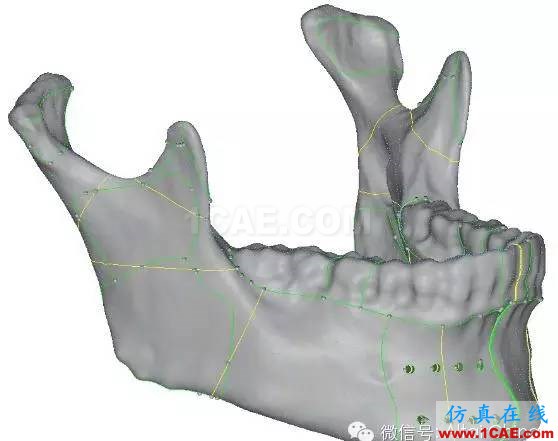

作品:人体下颌骨有限元网格模型的建立
参赛者:武汉大学陈宏
作品简介:人体下颌骨包括松质骨、密质骨,其中密质骨需要按照解剖区域分为髁突、喙突、下颌支、下颌角、下颌体、正中联合11个区域。将几何IGS文件导入到HyperMesh中,为人体下颌骨各解剖区域划分网格,生成实体网格模型。
专家评语:几何清理过程复杂,下颌骨各区域分块得当,视频加分。

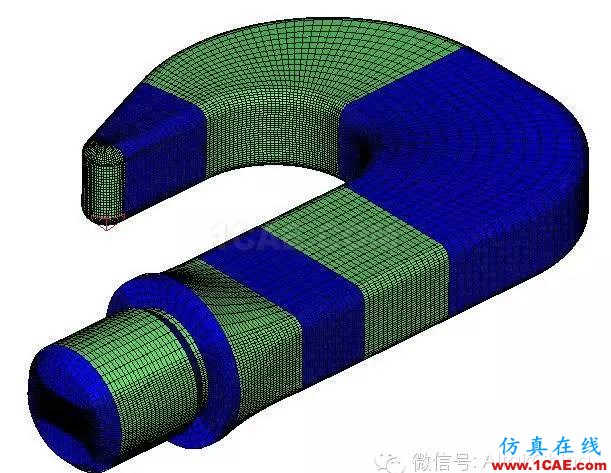

作品:牵引钩的六面体划分方法
参赛者:上汽依维柯红岩商用车有限公司 龙逢兵
作品简介:牵引钩是在需要拖车时使用的工具,本牵引孔位于车的前部本案例的难点是A区与B区的网格怎么连接过渡,利用HyperMesh中各种几何切分、网格划分技巧及工具进行全六面体的网格划分。
专家评语:全六面体网格建模,网格划分思路较好,网格质量控制得当,视频加分。

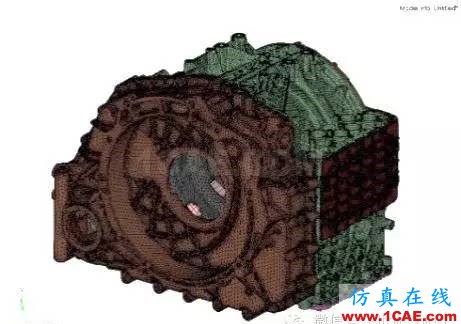

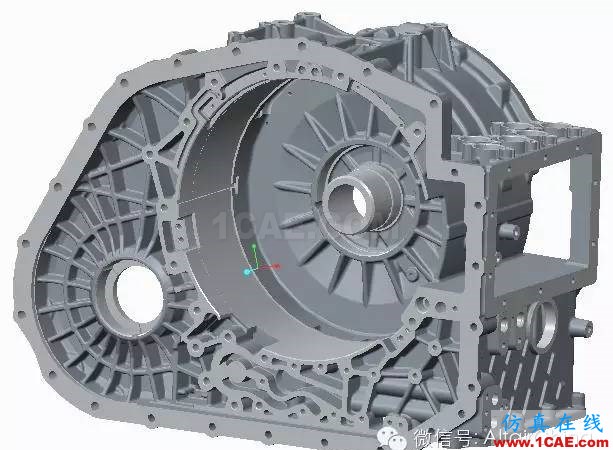

作品:变数箱壳体有限元分析前处理
参赛者:科力远混合动力技术有限公司徐章禄
作品简介:对结构复杂的变速箱壳体在HyperMesh中进行网格划分,得到了高质量的用于各种工程分析的CAE模型。
专家评语:虽为四面体网格建模,但模型完整度高,网格质量控制尚可。
