CAE在通讯设备机柜抗震性分析中的解决方案

2017-01-05  by:CAE仿真在线  来源:互联网

通讯设备机柜抗震性是通讯设备行业在可靠性设计中所关心的最基本的问题,通过CAE仿真机柜各部件的应力应变等,为进一步结构改进设计提供了理论依据,为通讯设备行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显著的作用。

产品问题概述:

通讯设备的可靠性受到广泛的重视,在地震条件下设备承受剧烈振动的能力也逐渐引起人们的关注。、我司通过CAE仿真技术,模拟地震台上的地震振动试验,研究试验对象的动力特性,预测结构的设计缺陷。在分析过程中,发现机柜原始设计结构局部位置不能够通过测试,会发生断裂的现象,由于其承载能力的下降,必然会传到仿真中没有损坏的部位,从而导致破坏面积增大。

因此,我司就如何改善给出了建设性的方案,使得产品能够顺利通过相关测试。

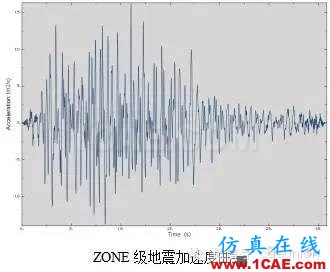

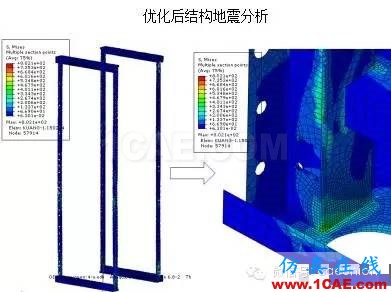

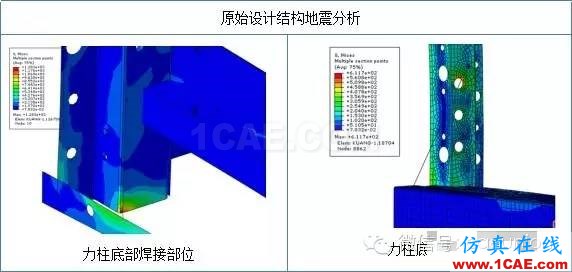

原图模型(如下图所示):

计算结果

结论

优化后仿真显示,能够通过测试。框架应力最大位置出现在后框架的右下侧,该处的最大应力为802MPa,如果取平均值,则平均应力为290MPa,超过了屈服强度,但是考虑到钢材的可延展性,没有发生断裂,产品安全。

使用软件

Abaqus/Standard

Hypermesh
