ANSYSICEM特征线缺失？

2016-10-06  by:CAE仿真在线  来源:互联网

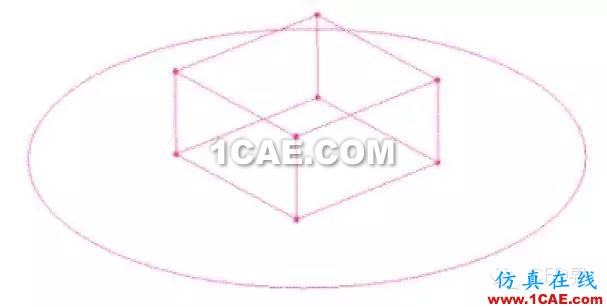

对于四面体网格,不仅需要几何表面是封闭完整的,还需要保留相关的特征线和点,如下图:

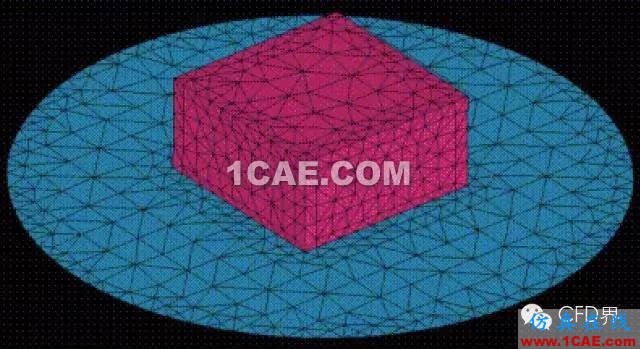

如果几何具有特征线和点,那么ICEM四面体网格生成器会强制将网格节点与特征线贴合以捕获特征边。如下图:

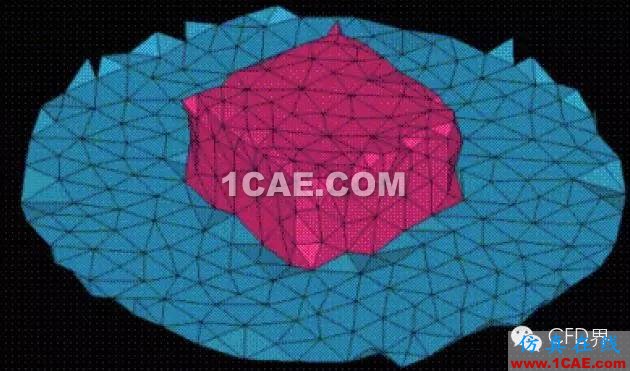

如果几何不具备特征线和点,那么边界处的网格节点会贴合在几何的面上,但由于面面交合的边不存在特征线,因此在这种不存在特征线的面面交合的边上,网格节点并不会强制依附。如下图:

丢失特征的几何可以用Build Topology工具来进行处理,它会自动识别线、点、面以及他们之间的连接性。有时也会修复一下小的几何问题。
