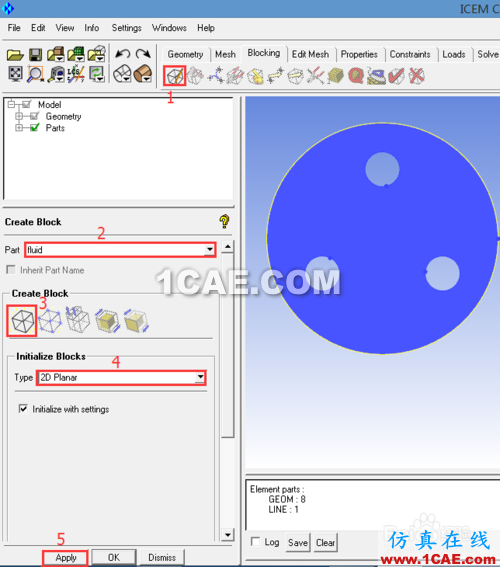

打开ICEM,并打开几何文件,在Blocking 选项卡下点击1所示图标,在Part里输入fluid,然后选择3所示的图标,在Type里选择2D Planer, 最后点击Apply。

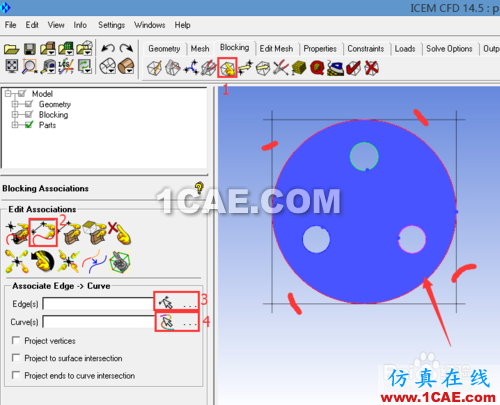

线关联:在Blocking 选项卡下点击1所示图标,然后选择2所示的线关联,然后点击3说所示的箭头并然后选择4条block的边,按鼠标中键确认,然后点击4所示的箭头并选择红色大箭头所示的线,中键确认,再次按中键退出。

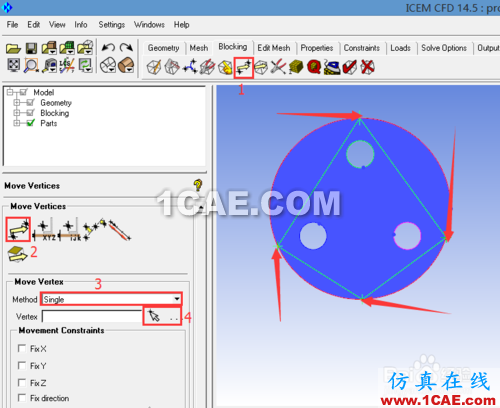

移动点:在Blocking 选项卡下点击1所示图标,然后选择2所示的点移动,在Method中选择“Single”,然后点击4所示箭头,将block的四个个点移动到图示所示的位置

  O-block划分:在Blocking 选项卡下点击1所示图标,然后选择2所示的O-Block块,然后点击3所示的选择块并在屏幕中选择箭头所指的块,按鼠标中键确认,然后在4所示的输入框中输入0.5,最后点击下方的Apply,完成O-block的创建。

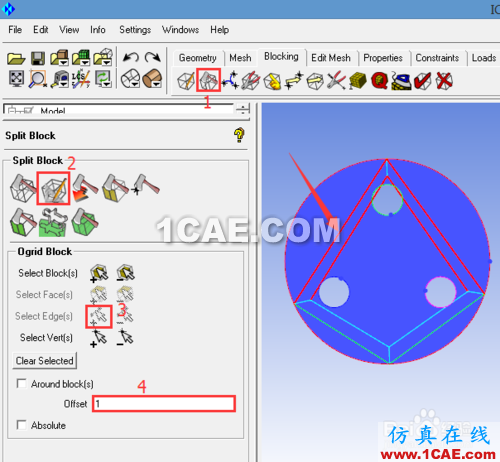

Y-block划分:在Blocking 选项卡下点击1所示图标,然后选择2所示的图标,然后选择3所示的箭头,然后选择箭头所示的4条红线,按中键确认,然后在4所示的输入框中输入1,最后点击下方的Apply。(这种块划分相当于Y型剖分)

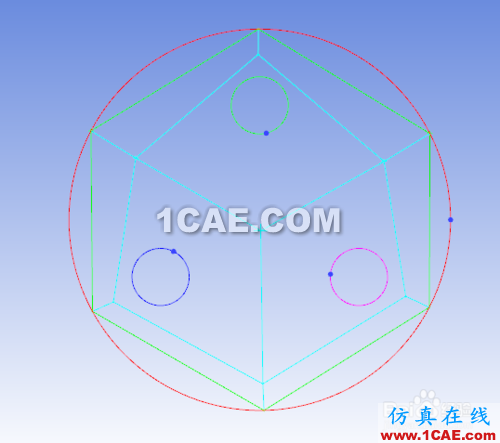

点移动:重复步骤3进入点移动的界面,然后耐心的移动各个点,最终将点移动如下图所示的位置。

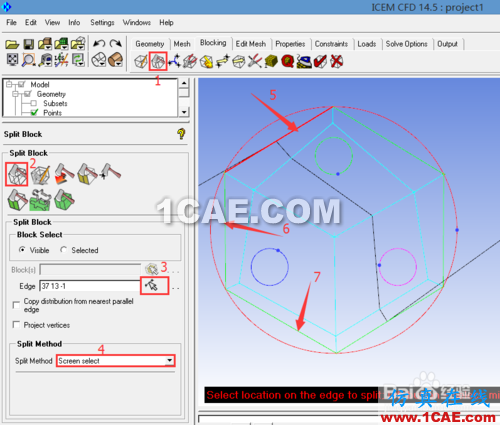

块切分:在Blocking 选项卡下点击1所示图标,然后点击2所示的块切分,然后确认4所示的Split method中为“Screen select”后,点击3所示的箭头,选择红的箭头5所示的边,按住鼠标左键不动,拖动到图示的适当位置,按中键确认,然后以同样的方式分别选择边6和7完成剖分,最终结果如图所示。

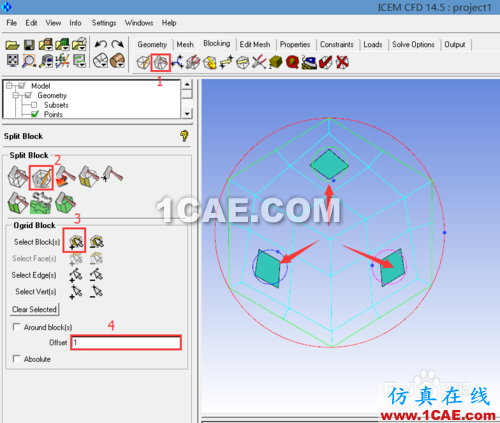

O-block划分:在Blocking 选项卡下点击1所示图标,然后选择2所示的O-Block块,然后点击3所示的选择块并在屏幕中选择箭头所指的3个块,按鼠标中键确认,然后在4所示的输入框中输入1,最后点击下方的Apply,完成O-block的创建。

线关联:在Blocking 选项卡下点击1所示图标,然后选择2所示的线关联,勾选5所示的“Project vertexs”,然后点击3说所示的箭头并然后选择图中红色线柱标记的4条block的边,按鼠标中键确认,然后点击4所示的箭头并选择红色箭头所示的线,中键确认,然后对另外两个小圆进行关联。

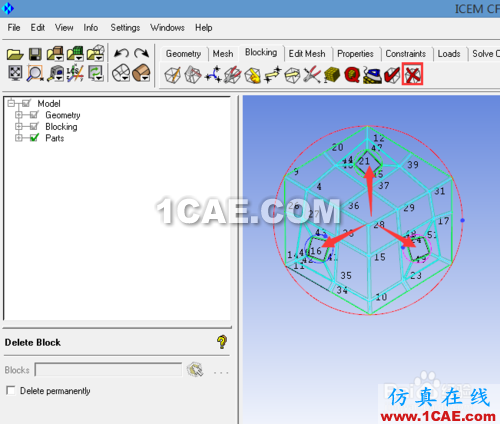

删除块:在Blocking 选项卡下点击红色方框所示删除块图标,然后点击红色箭头所示的三个块,然后按中键确认。

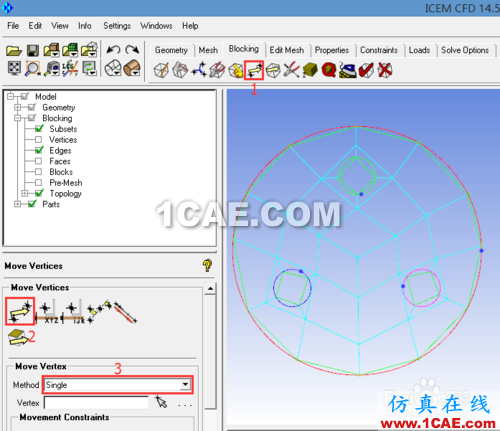

点移动:重复步骤3进入点移动的界面,然后耐心的移动各个点,最终将点移动如下图所示的位置。

给各条边赋点:在Blocking 选项卡下点击1所示图标,然后选择2所示的图标,然后勾选3所示的“Copy parameters”,然后点击4所示的箭头,在屏幕中选择标记为20的红线,在5所示的输入框中输入20,点击最下方的Apply。以同样的方式,给标记为25和15的各条边并赋予标记的点数

网格预览:如图所示勾选Pre-mesh,不要勾选2所示的Edges,最后点击3所示的按钮。
