icem网格划分之圆柱绕流（卡门涡街）的fluent数值模拟

2016-10-07 by:CAE仿真在线来源:互联网

1.首先,利用icem生成几何模型。先利用坐标创建点(0,0)、(1,0)、(1,0.2)、(0,0.2)、(0.2,0.1)、(0.22,0.1)、(0.2,0.12),如图所示。

2.创建各边,使用连线法依次连接各点即可。之后,创建中间的圆,创建圆弧,选择中部三个点即可。得到如图所示。

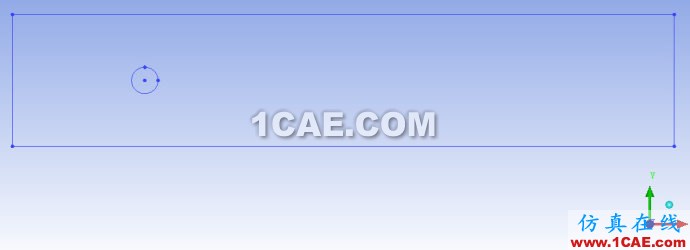

3.使用四条直线创建一个面,并用中间的圆将其分成两部分,并把圆内的部分删掉,得到如图所示的计算域,如图。

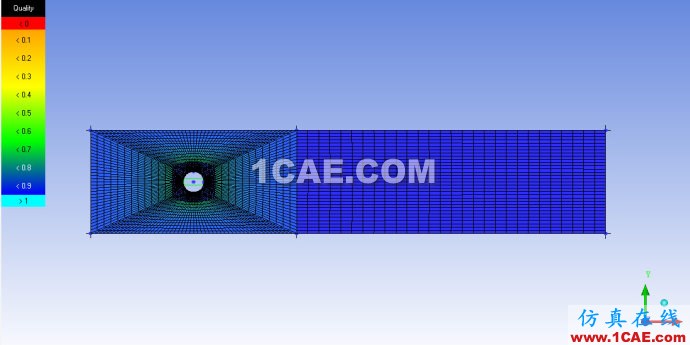

4.创建平面block,并切割成左右两部分,使圆大致落在左面部分的中间,然后使用O-block方法划分左面的block,再设置边到曲线的关联,将中间的小block再划分外部O-block,设置网格尺寸,划分结构化网格,并将其转化成非结构网格,输出成fluent支持的格式,如图。

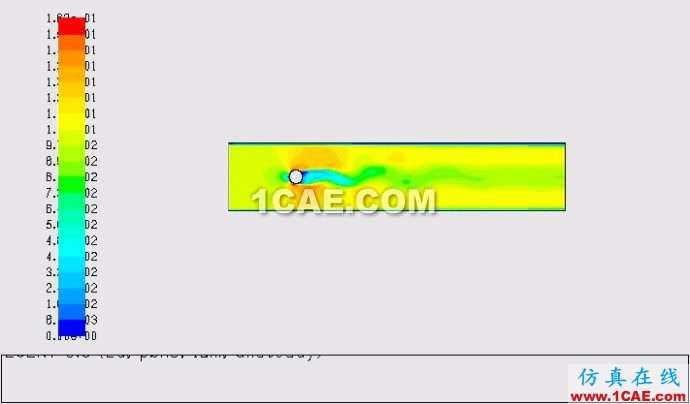

5.使用fluent导入网格,检查网格,设置流体为水,左侧速度进口速度为0.1m/s,右侧为outflow,其余为wall。设置solver为unsteady,设置各个误差的阈值为1e-5,设置压力计算为second order,momentom为second order upwind。设置动画为contours->velocity,迭代单步时间0.1s,单步最多迭代次数为200,迭代200步左右,迭代完成后,进行动画回放,可将每个迭代时间步保存为jpeg文件,再用gif制作软件制作成gif动画,如下图。(点击幻灯片播放可看到动态效果)
