ICEM混合网格划分

2017-01-14  by:CAE仿真在线  来源:互联网

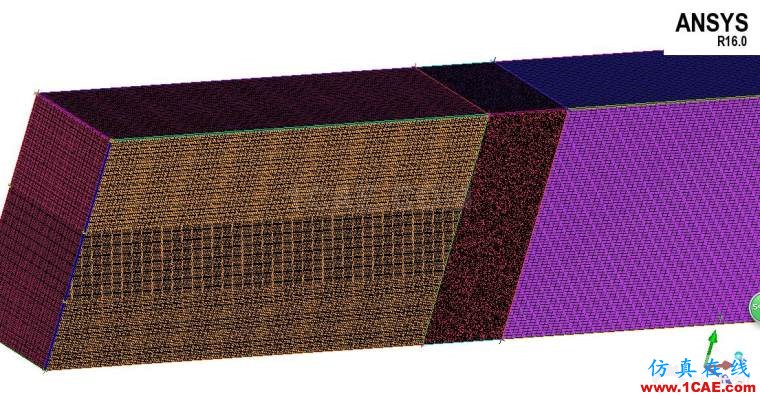

混合网格,指的是模型中同时存在结构网格与非结构网格的情况。

采用混合网格的主要优势在于:对于复杂的几何,我们可以将其分解成多个几何,对于适合划分结构网格的采用结构网格划分方式,而对于非常复杂的部分,可以使用非结构方式进行划分。

在ICEM CFD中进行混合网格划分的一般步骤。通常分为以下几步:

(1)几何准备。对于本身就是多个几何的情况,因为处理方式简单,这里不做讨论。这里要说的是一个连续的几何,我们需要在ICEM CFD中将其进行分割成多个部分。这里可以运用的部分主要在于ICEM CFD的几何创建功能,包括点、线生成以及面切割。

(2)part创建。在这一步中需要将体分解成多个部分分别放入不同的part中。同时画四面体区域创建body。注意,这里我们需要创建面将四面体部分封闭,同时要将创建的面放到一个独立的part中,因为后面的节点合并中需要使用到它。

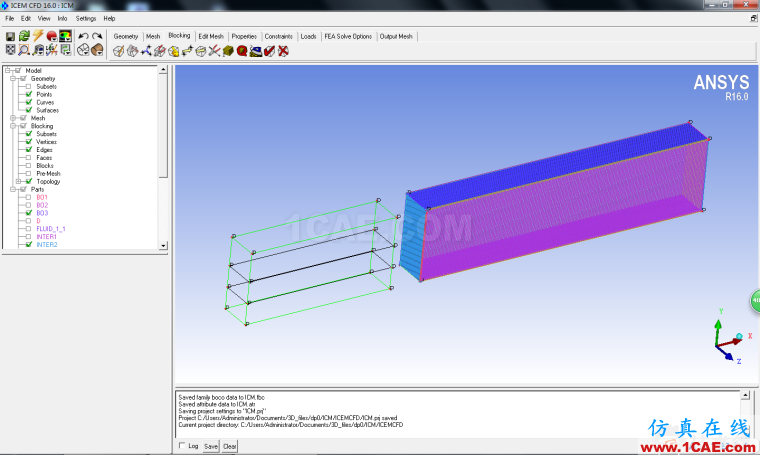

(3)创建block。注意这里创建block的时候要选择划分结构网格的几何。

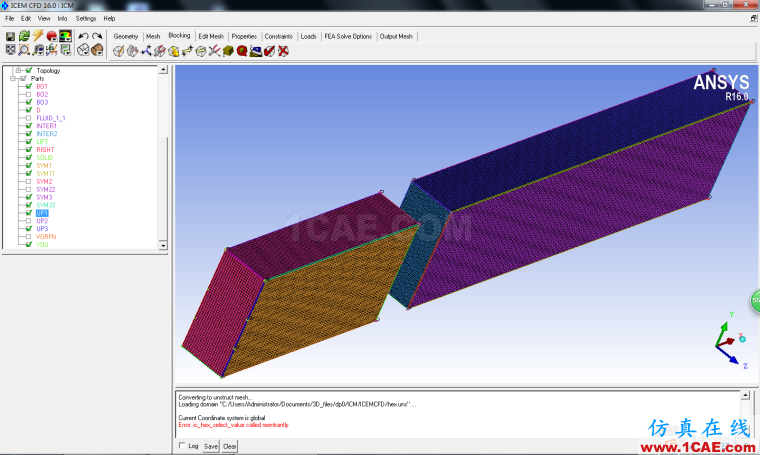

(4)划分非结构网格。分别分别为左右两侧划分结构网格并load from blocking使之成为非结构网格形式【只有这样才能与中间联接】

(5)划分非结构网格。---注意这里一定要选“可见部分”选项,而不是“ALL”

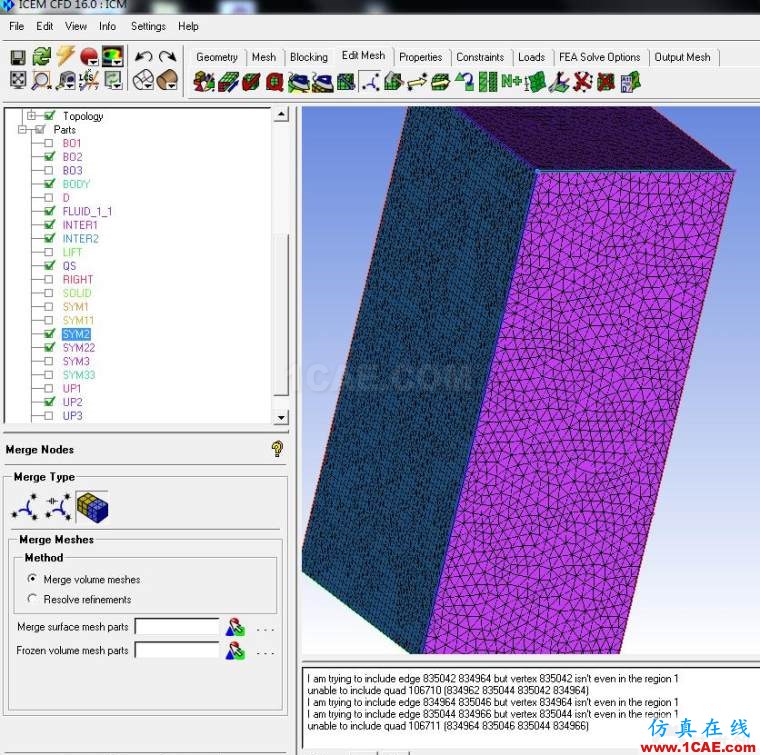

(6)交界面的处理。将结构网格和非结构网格节点对其。
