发光二极管(LED)具有节能、高效及环保等多项优点,近年来被越来越广泛的应用在普通照明中。随着汽车工业的高速发展和LED光效的不断提高,LED在汽车中的应用也越来越普遍,包括内部照明灯、制动灯、转向灯及尾灯等都已开始使用 LED作光源。前照灯由于对亮度的要求较高,只有少数概念车推出了 LED前照灯。然而作为一种高效节能的新型光源,LED代替其他光源作为新一代前照灯光源也将成为必然。随之而来有许多问题需要解决,大功率LED的散热成为一个突出的问题。

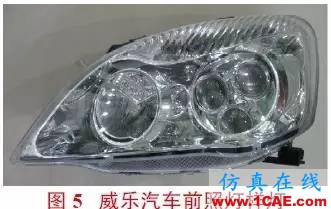

1 LED汽车前照灯的散热设计

大功率LED散热方式大致可分为:自然风冷、强制风冷及热管导热散热。自然风冷需要散热面积比较大,需要给散热体提供足够大的空间,且散热体质量比较大,对于车身的复杂工作环境是不适合的;强制风冷需要在灯具上加风扇,对于车灯的稳定性有影响,这种方案也是不可取的;热管( HP,heat pipe,又名热导管或超导管)是一种具有极高导热性能的传热元件,它通过在全封闭真空管内工质的蒸发与凝结来传递热量,热管散热具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热及可控制温度等一系列优点。

由热管组成的换热器具有传热效率高、结构紧凑、流体阻损小、热阻小、传热快、传热量大、均温性能好、传热方向可逆、热流密度可变、优良的热响应性、热源和热汇(释放)分开、冷热流不相混杂、结构简单、质量轻、体积小及维护方便等优点。热管的主要作用是导热,如果把热量导出去,不能及时散出去,热量返回又会集中在LED上,所以,仅用热管不能满足设计要求,需配置一种很好的散热装置将热量散出去。

2大功率LED远光灯散热设计

2.1光源要求

光源采用7颗大功率单芯片LED,LED 结温150℃,工作电流700 mA,光源功率18W,总光通量1 000lm以上,光型为90°朗伯光,光色应为白色,色温小于6 000 K。

2.2散热设计

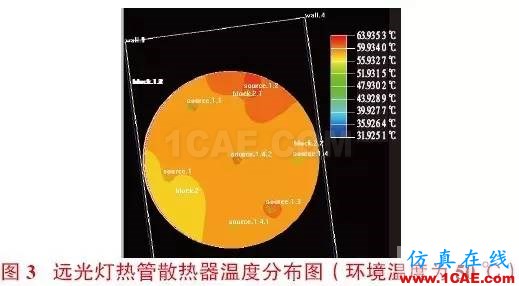

远光灯采用热管与散热器相结合的散热方式,即热管散热器。此方案巧妙的将热管技术应用于大功率LED的散热模块上,焊接好LED的灯板和导热垫片,通过螺钉固定热管的基座,在热管上添加一系列环绕热管的圆形散热翅片,以增强热量向环境的转移。这种热管比普通常用做功率型LED热沉铜的导热性高100倍,远光灯散热结构,如图1所示。

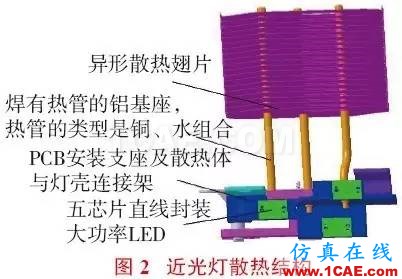

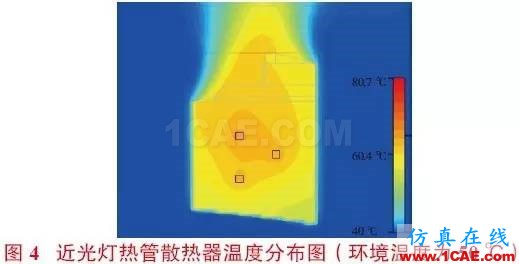

3大功率LED近光灯散热设计

3.1光源要求

采用3颗多芯片直线型封装的LED作为前照灯近光灯光源, LED光源为五芯片直线排列封装在一个基板上,芯片排列长度 4.5~5.5 mm。LED工作电流 700 mA,总功率 36 W,总光通量1 000 lm以上,光型为 120°朗伯光。I光色为白光,色温小于6000 K。
