『涨姿势』机械设计中必须掌握的带传动知识！

2017-03-15 by:CAE仿真在线来源:互联网

今天我们聊聊在机械设计中,我们必须掌握的带传动知识!

带传动是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。根据传动原理的不同,有靠带与带轮间的摩擦力传动的摩擦型带传动,也有靠带与带轮上的齿相互啮合传动的同步带传动。

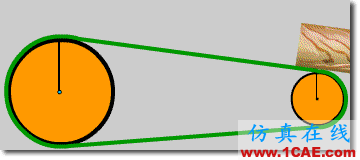

▲摩擦型带传动

▲啮合型带传动

1、带传动种类分类

根据用途不同,有一般工业用传动带、汽车用传动带、农业机械用传动带和家用电器用传动带。摩擦型传动带根据其截面形状的不同又分平带、V带和特殊带(多楔带、圆带)等。

平型带传动

有开口传动、交叉传动和半交叉传动等,分别适应主动轴与从动轴不同相对位置和不同旋转方向的需要。平型带传动结构简单,但容易打滑,通常用于传动比为3左右的传动。

三角带传动

三角带传动工作时,带放在带轮上相应的型槽内,靠带与型槽两壁面的摩擦实现传动。三角带通常是数根并用,带轮上有相应数目的型槽。用三角带传动时,带与轮接触良好,打滑小,传动比相对稳定,运行平稳。三角带传动适用于中心距较短和较大传动比(7左右)的场合,在垂直和倾斜的传动中也能较好工作。此外,因三角带数根并用,其中一根破坏也不致发生事故。

多楔带传动
柔性很好,皮带背面也可用来传递功率。如果围绕每个被驱动皮带轮的包容角足够大,就能够用一条这样的皮带同时驱动车辆的几个附件(交流发电机、风扇、水泵、空调压缩机、动力转向泵等)。它有PH、PJ、PK、PL和PM型等5种断面供选用,其中PK型断面近年来已广泛用于汽车上。这种皮带允许使用比窄型三角带更窄的皮带轮(直径dmin≈45mm)。为了能够传递同样的功率,这种皮带的预紧力最好比窄型三角带增大20%左右。

摩擦型传动带的应用范围:

带传动适用于传递功率不大或不需要保证精确传动比的场合。在多级减速装置中,带传动通常配置在高速级。普通V带传递的功率一般不超过50~100 kW,带的工作速度为5~35 m/s。

在一般机械中,应用最广的是V带传动。V带的横截面为等腰梯形,带轮上也做成相应的轮槽。传动时,V带只与轮槽的两个侧面接触,即V带的两侧面为工作面,带的底面不与带轮接触。根据槽面摩擦原理,在同样的张紧力下,V带传动较平带传动能产生更大的摩擦力,所以V带传动能力强,结构更紧凑,因而V带传动的应用比平带广泛得多。

2、V带和V带轮

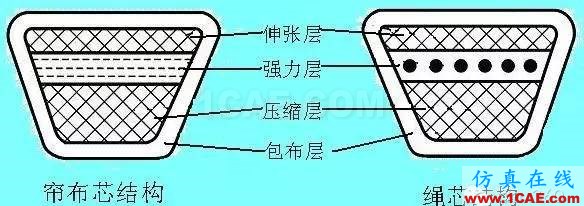

V带是断面为梯形的环形传动带的统称,分特种带芯V带和普通V带两大类。与平型传动带相比,具有安装容易、占地面积小、传动效率高和噪音小等优点,在整个传动领域中占有重要地位。主要应用于电动机和内燃机驱动的机械设备的动力传动。
